SMA Solar Technology AG 5 Collegamento
Istruzioni per l’installazione 485i-Module-IA-it-18 17
12. Chiudere i morsetti a molla.

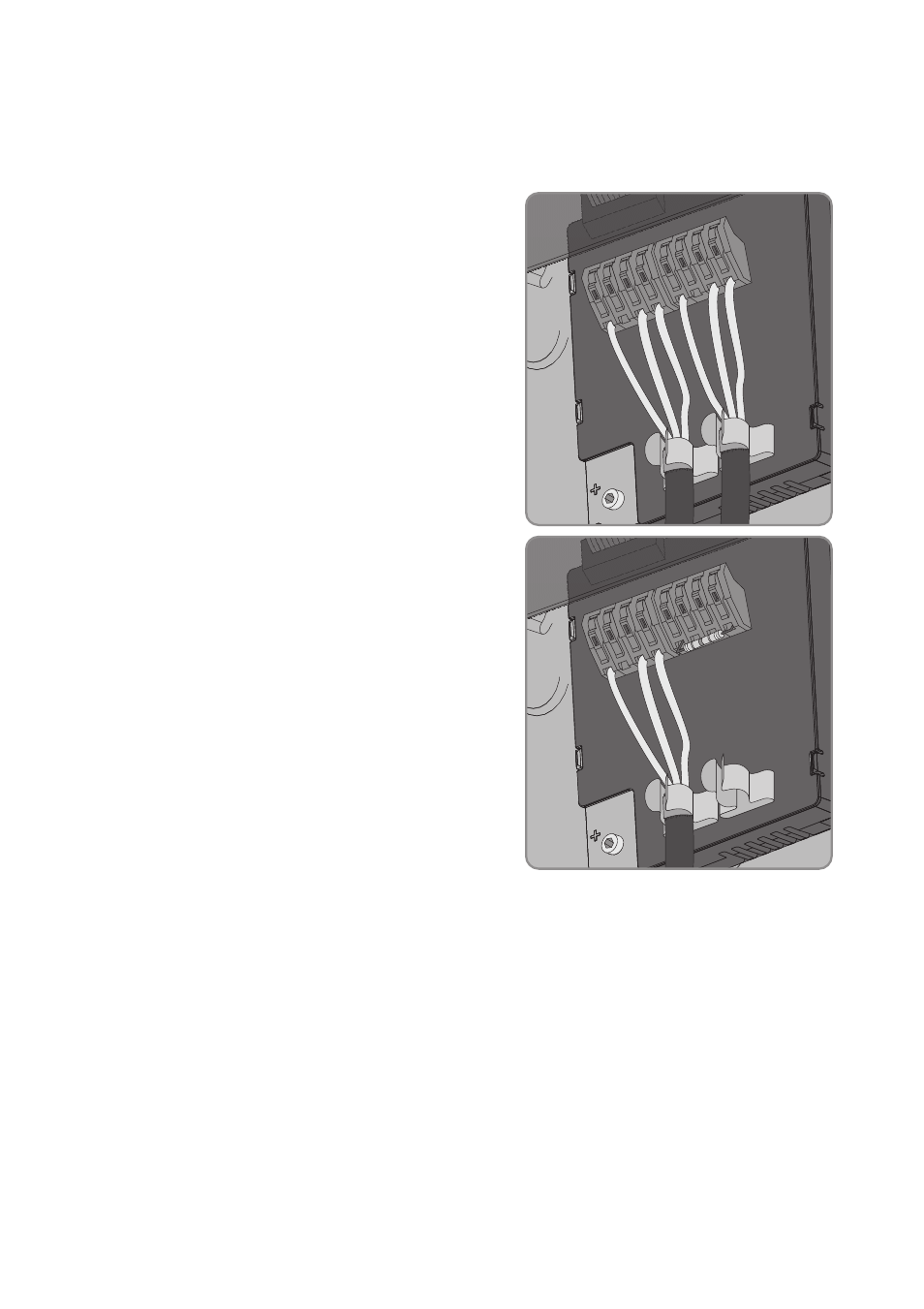

13. Premere il cavo con la schermatura nella staffa di fissaggio per cavi schermati del modulo
dati 485.
☑ 2 cavi sono collegati al modulo dati 485.
oppure
☑ 1 cavo è collegato al modulo dati 485.
14. Serrare manualmente il dado girello del pressacavo. In questo modo i cavi vengono sgravati
dalla trazione.
15. Abbassare il display e serrare manualmente la relativa vite.
16. Chiudere l'inverter (v. istruzioni per l'installazione dell'inverter).
17. Collegare l'altra estremità al bus RS485 (per informazioni sull'assegnazione dei collegamenti
e il cablaggio nel sistema v. descrizione tecnica "RS485-Sistema di cablaggio").
