SMA Solar Technology AG 5 Collegamento
Istruzioni per l’installazione 485i-Module-IA-it-18 15
Procedura:
Per collegare il modulo dati 485 effettuare le seguenti operazioni nella sequenza indicata. I paragrafi
successivi illustrano il loro preciso svolgimento.
• Preparazione del cavo
• Collegamento del cavo al modulo dati 485
Preparazione del cavo
1. Rimuovere 40 mm di guaina all'estremità del cavo da collegare al modulo dati 485.
2. Accorciare la schermatura del cavo a 15 mm.

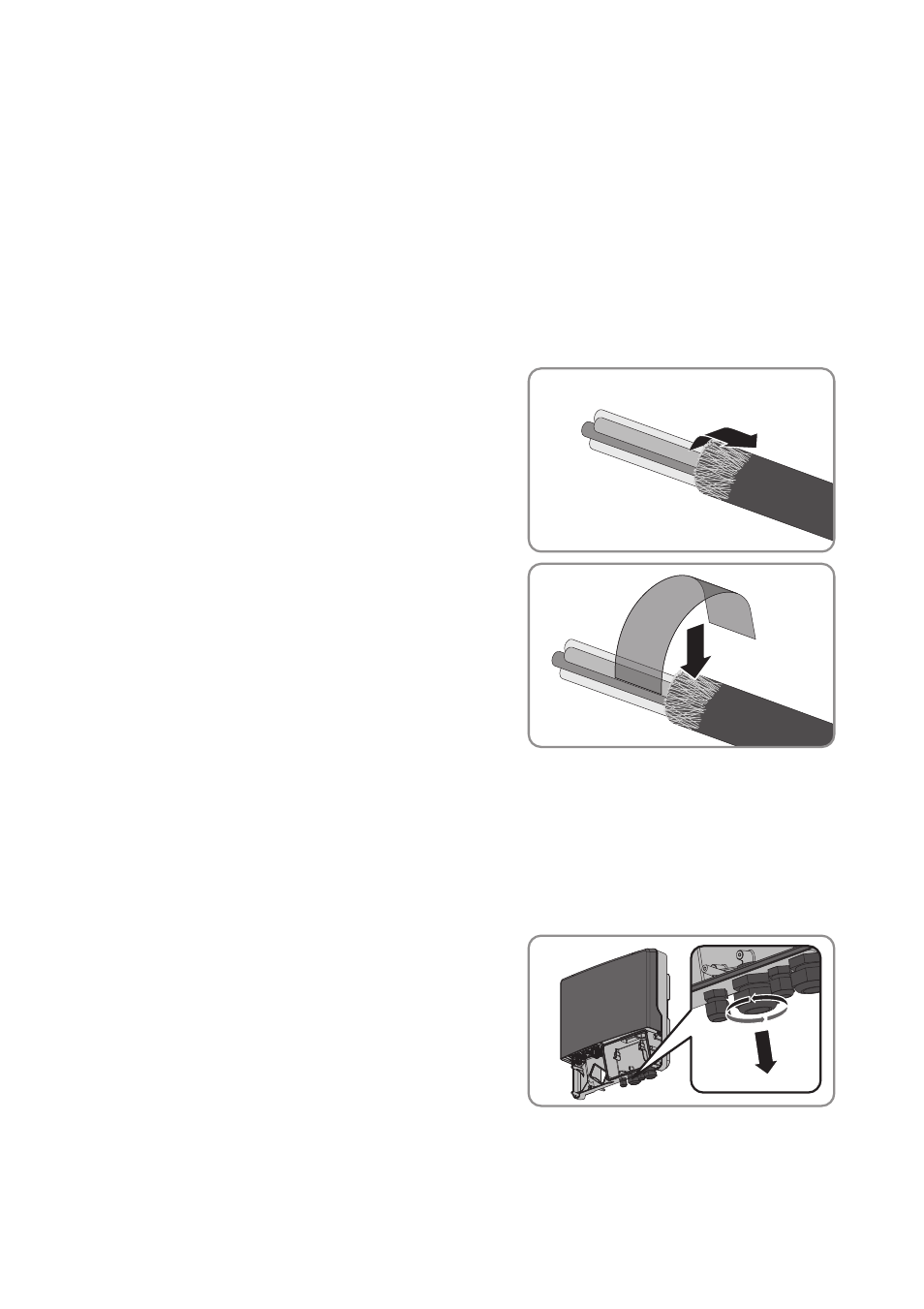

3. Ripiegare la schermatura in eccesso sulla guaina
del cavo.
4. Collegare la schermatura del cavo con il foglio
adesivo conduttore.
5. Spelare 3 conduttori di 6 mm. 2 conduttori per la comunicazione devono costituire un doppino
intrecciato.
6. Accorciare tutti gli altri conduttori fino alla guaina del cavo.
Collegamento del cavo al modulo dati 485
1. Sollevare il display finché non scatta in posizione.
2. Svitare il dado girello del pressacavo sull'inverter.
