GND 5 5
Data+ 2 2
Data- 7 7
5 Collegamento SMA Solar Technology AG
16 485i-Module-IA-it-18 Istruzioni per l’installazione

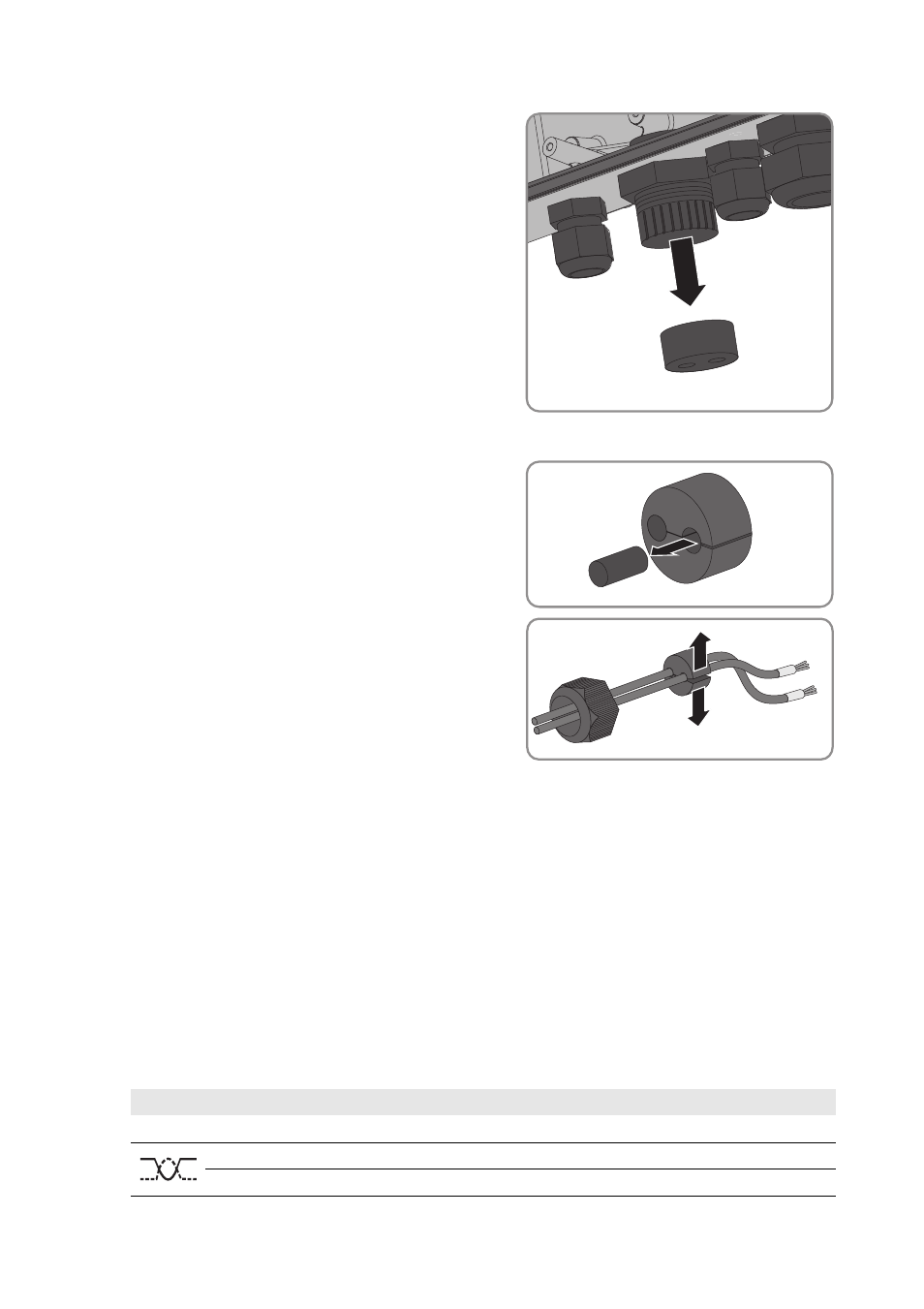

3. Spingere fuori la guarnizione del pressacavo
dall'interno.
4. Introdurre il cavo nell'inverter dall'esterno attraverso il dado girello allentato e il pressacavo.
5. Rimuovere un tappo cieco dalla guarnizione per
ciascun cavo.
6. Inserire il cavo attraverso la guarnizione.
7. Spingere la guarnizione nel pressacavo. Accertarsi che i passanti inutilizzati siano chiusi con
tappi ciechi.
8. Avvitare il dado girello del pressacavo senza stringere.
9. Rimuovere o infilare la resistenza terminale:
• Per il collegamento di 2 cavi, aprire i morsetti a molla della spina con resistenza terminale
collegata e rimuovere quest'ultima.
• Per il collegamento di 1 cavo la resistenza terminale deve essere collegata nei morsetti
2 e 7 della spina non utilizzata.
10. Aprire i morsetti a molla della spina.
11. Collegare i conduttori ai morsetti della spina ed annotarne i colori. L'associazione dei cavi alle
spine è indifferente.
Segnale Moduli dati 485 Bus RS485 Colore dei conduttori
