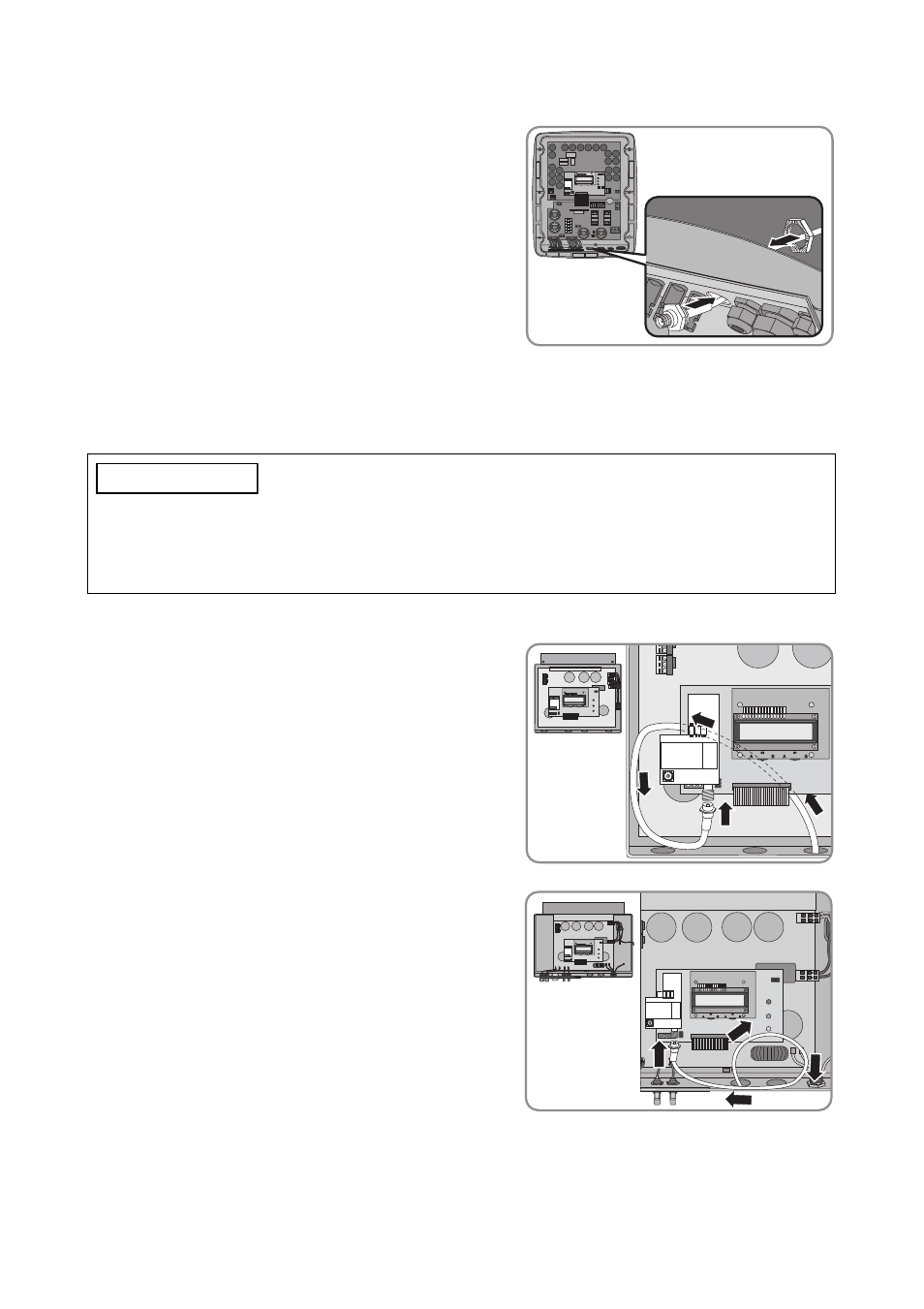

4. Inserire il controdado sul cavo antenna con i bordi
dentati in direzione dell'involucro dell'inverter.
5. Avvitare il controdado sulla filettatura del cavo antenna dapprima a mano e quindi con una
coppia di 9 Nm. Apertura della chiave dinamometrica: 26 mm.
6. Posare il cavo antenna nell'inverter:
• Negli inverter con tipo di involucro C: far
passare il cavo antenna sotto l'unità display.
Condurre il cavo antenna lungo il bordo sinistro
dell'involucro dell'inverter e guidarlo verso
l'attacco antenna del Bluetooth Piggy‑Back.
• Negli inverter con tipo di involucro A: guidare il
cavo antenna verso destra sopra l'unità display.
Quindi condurre il cavo antenna in direzione
dell'attacco antenna del Bluetooth Piggy‑Back a
mo' di cappio.
"77*40
Possibile danneggiamento del cavo antenna.
• Non piegare il cavo antenna.
• Tenere lontano il cavo antenna da componenti caldi.
