7 Montaggio
SMA Solar Technology AG
16
BTPB-Ant-IIT111510
Istruzioni per l’installazione

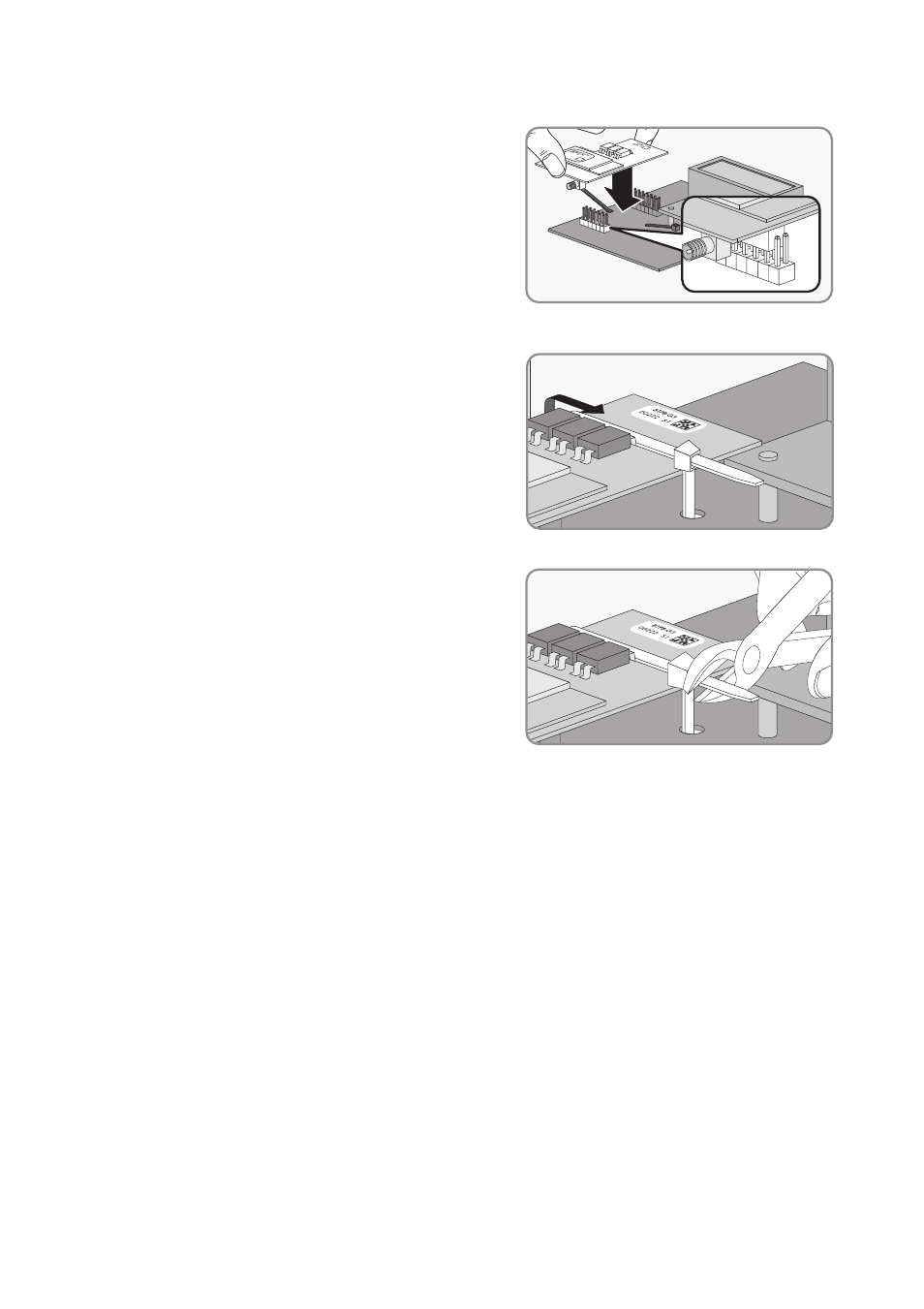

4. Inserire il Bluetooth Piggy‑Back nella presa
d'innesto dell'interfaccia allineandolo a sinistra.
Contemporaneamente, rilasciare i pin del lato
destro della fila pin inferiore.
5. Fissare la fascetta per cavi.
6. Tagliare l'estremità eccedente della fascetta per
cavi e rimuoverla dall'inverter.
7. Collegare l'antenna al Bluetooth Piggy‑Back (vedere capitolo 7.3).
