SMA Solar Technology AG 7 Montaggio
Istruzioni per l’installazione BTPB-Ant-IIT111510 17

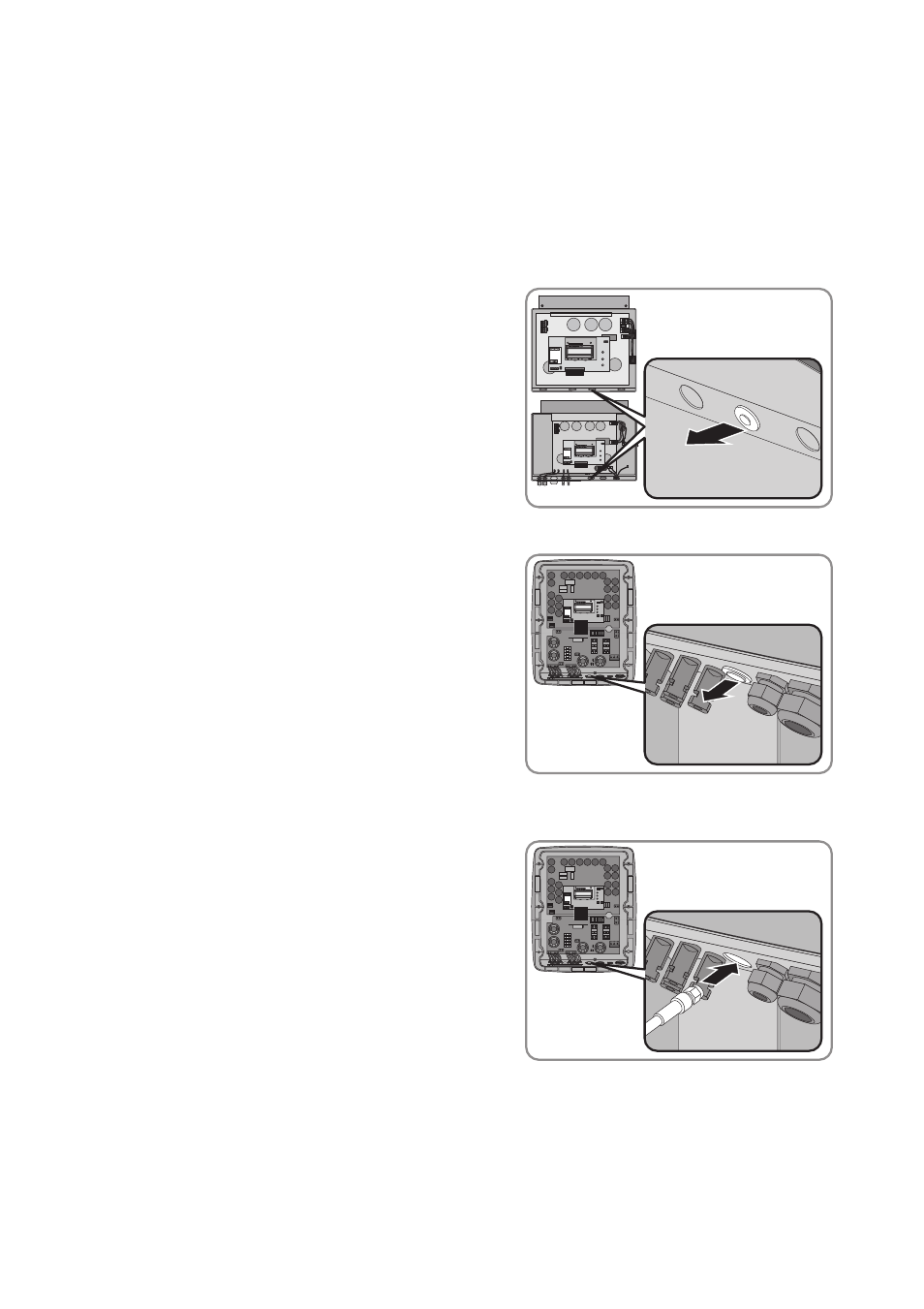

7.3 Collegamento dell'antenna al Bluetooth Piggy-Back
Presupposto:
☐ Il Bluetooth Piggy-Back è stato montato nell'inverter (vedere capitolo 7.2).
1. Negli inverter con tipo di involucro A e tipo di
involucro C: far fuoriuscire, premendolo, il tappo
cieco centrale dall'apertura dell'involucro.
2. Negli inverter con tipo di involucro B e tipo di
involucro D: far fuoriuscire, premendolo, il tappo
cieco di sinistra dall'apertura dell'involucro
dell'inverter.
3. Far passare il cavo antenna insieme all'estremità
cavo con connettore nell'inverter attraverso
l'apertura dell'involucro.
