3.3.2 Touchscreen
3.3.2.1 Struttura
Il touchscreen visualizza valori momentanei e parametri impostati. Toccando le icone sul touchscreen si attiva la
funzione corrispondente. Se il touchscreen non viene toccato per 5 minuti, si disattiva e l’utente collegato viene
scollegato. Il touchscreen è suddiviso in 3 aree.

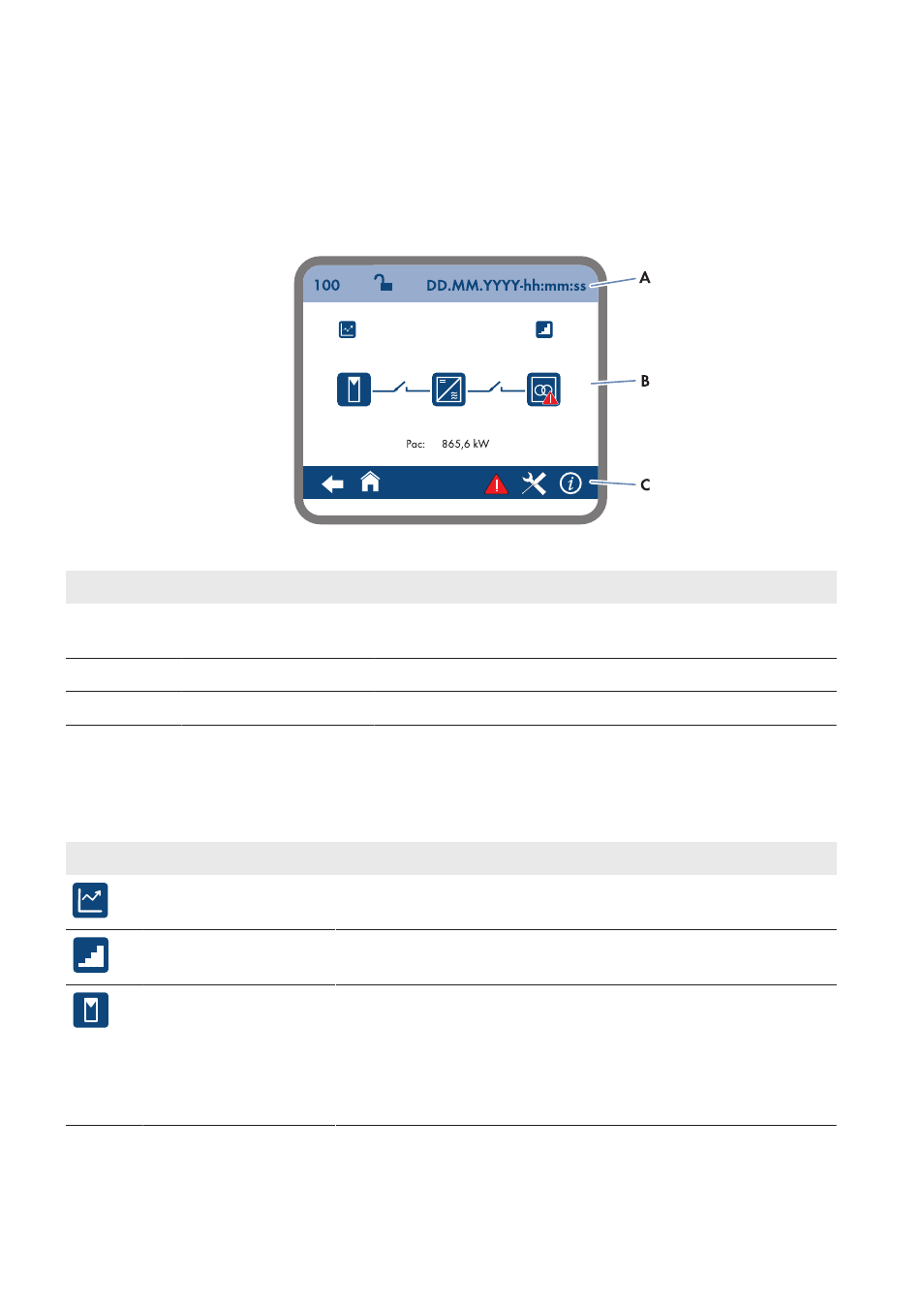

Figura 6: Struttura del touchscreen
Posizione Denominazione Spiegazione
A Riga di informazione sullo
stato Numero del menu attivo, stato di connessione e indicazione dell’ora
B Campo informativo Area del menu principale
C Riga di navigazione Area di navigazione
3.3.2.2 Spiegazione dei simboli
Campo informativo
Dal campo informativo si accede ai seguenti sottomenu e schermate:
Simbolo Denominazione Spiegazione
Diagramma lineare E-today Diagramma 103: rappresentazione dell’energia immessa in rete nel giorno
corrente in kWh.
Diagramma a blocchi Diagramma 104: rappresentazione dell’energia immessa in rete negli ulti-
mi 14 giorni in kWh.
Lato CC Rappresentazione dei valori momentanei:
• Potenza FV in W
• Resistenza di isolamento in Ω
• Corrente FV in A
• Tensione FV in V
