5. Se il diametro del cavo di collegamento è superiore a 8 mm, rimuovere dal pressacavo la
guarnizione interna.
6. Introdurre il cavo nell’inverter attraverso il pressacavo.
7. Spelare il cavo per massimo 15 mm.
8. Spelare i conduttori per massimo 8 mm.
9. Allacciare il cavo alla morsettiera per il
collegamento al relè multifunzione a seconda della
finalità d’uso (modalità di funzionamento) in base
allo schema.
10. Serrare il dado a risvolto del pressacavo.

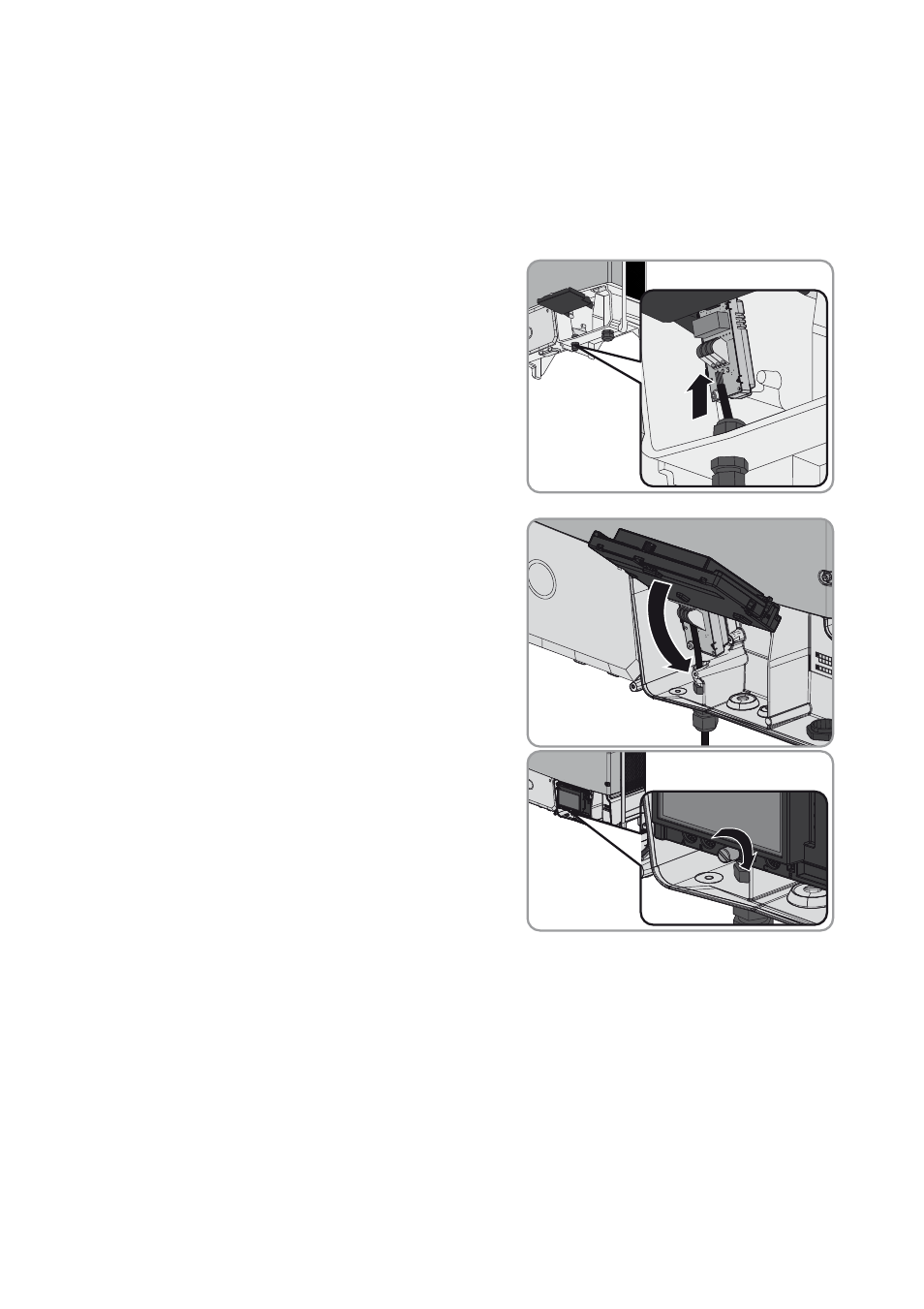

11. Ruotare il display verso il basso.
12. Su Sunny Tripower o Sunny Boy / Windy Boy:
serrare la vite del modulo display.
13. Rimettere in funzione l’inverter (v. le istruzioni dell’inverter).
