4 Collegamento elettrico SMA Solar Technology AG
22 MFR-NR-IA-it-21 Istruzioni per l’installazione
Procedura:
1. Per il collegamento alla rete pubblica provvedere alla protezione del relè multifunzione tramite
un interruttore automatico dedicato.

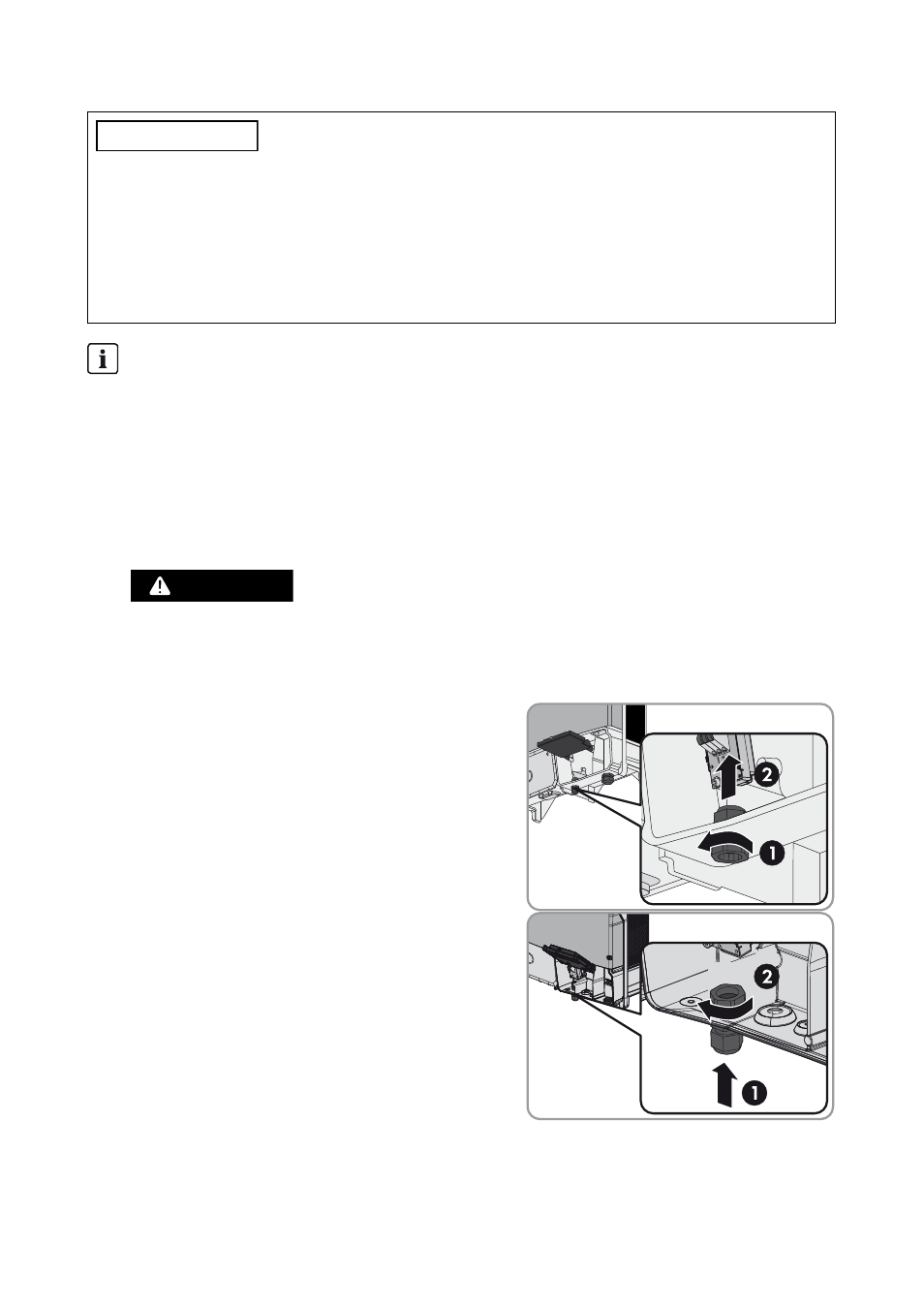

3. Se il pressacavo sull’inverter è montato verso l’interno, inserirlo dall’esterno:
• Svitare il controdado all’esterno dell’inverter
ed estrarre il pressacavo all’interno
dell’apparecchio.
• Inserire dall’esterno il pressacavo nell’apertura
dell’involucro e avvitarlo dall’interno con il
controdado.
4. Allentare leggermente il dado a risvolto del pressacavo ed estrarre il tappo cieco.
"77*40
Danneggiamento irrimediabile del relè multifunzione a causa di un carico eccessivo dei
contatti.
• Rispettare i valori massimi di tensione e corrente di commutazione (v. cap. 6 “Dati tecnici”,
pag. 25).
• Per il collegamento alla rete pubblica provvedere alla protezione del relè multifunzione
tramite un interruttore automatico dedicato.
Rappresentazioni grafiche
In questo capitolo viene raffigurato graficamente, a titolo di esempio, solo il collegamento al
relè multifunzione su Sunny Tripower. La procedura di collegamento al relè multifunzione è
identica per tutti gli inverter. A cambiare è esclusivamente l’ambiente.
2.
1&3*$0-0
Pericolo di morte per alta tensione nell’inverter
• Staccare la tensione dell’inverter (v. le istruzioni dell’inverter).
