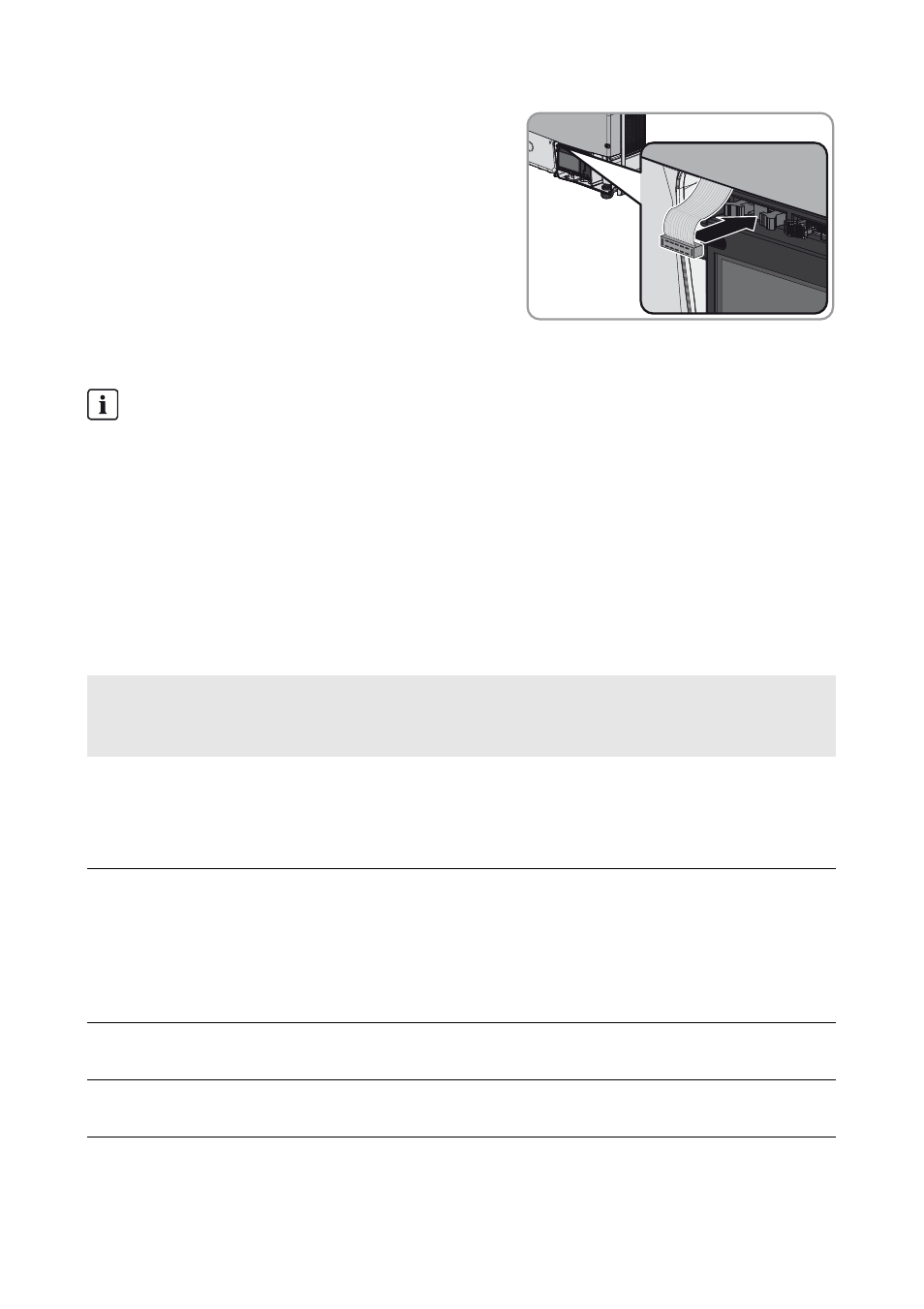

9. Infilare il connettore a spina del cavo piatto del relè
multifunzione nella presa a sinistra sul modulo
display. A tale scopo i ganci di chiusura della presa
devono essere allargati verso l’esterno.
☑ Dopo aver infilato il connettore i ganci di
chiusura si chiudono.
4.5 Selezione della modalità di funzionamento
È possibile scegliere fra le seguenti modalità di funzionamento:
Messaggi di errore richiesti dalla normativa
Le normative vigenti in alcuni paesi, ad es. la norma IEC 62109-2, richiedono la segnalazione
degli errori. Per soddisfare tali requisiti normativi, adottare uno dei seguenti provvedimenti:
• Azionare il relè multifunzione nella modalità di funzionamento Segnalazione di
disturbo (Fltlnd) e collegare un dispositivo di visualizzazione al relè multifunzione,
che segnala un errore o il regolare funzionamento dell’inverter.
• Attivare il servizio di allerta in caso di guasto su Sunny Portal (per informazioni sulla
segnalazione dei guasti tramite Sunny Portal, v. le istruzioni per l’uso di Sunny Portal sul
sito www.SunnyPortal.com). A tale scopo l’inverter deve essere registrato su Sunny Portal.
Modo di esercizio del relè
multifunzionale
(Mlt.OpMod) Descrizione
Segnalazione di disturbo
(FltInd) Il relè multifunzione controlla un dispositivo di segnalazione,
che a seconda del tipo di collegamento segnala un errore o il
regolare funzionamento dell’inverter.
Questa modalità di funzionamento è impostata di fabbrica.
Autoconsumo (SelfCsmp) Il relè multifunzione accende e spegne gli utilizzatori a seconda
della potenza offerta dal generatore fotovoltaico. Se il sistema è
dotato di una batteria, il relè multifunzione continua ad accendere
e spegnere gli utilizzatori a seconda della potenza offerta dal
generatore fotovoltaico e non della potenza offerta dalla
batteria.
Contr. tramite
comunicazione (ComCtl) Il relè multifunzione accende e spegne gli utilizzatori in base ai
comandi inviati tramite un prodotto di comunicazione.
Accumulatore batteria
(BatCha) Il relè multifunzione gestisce la carica delle batterie esterne a
seconda della potenza offerta dall’impianto.
