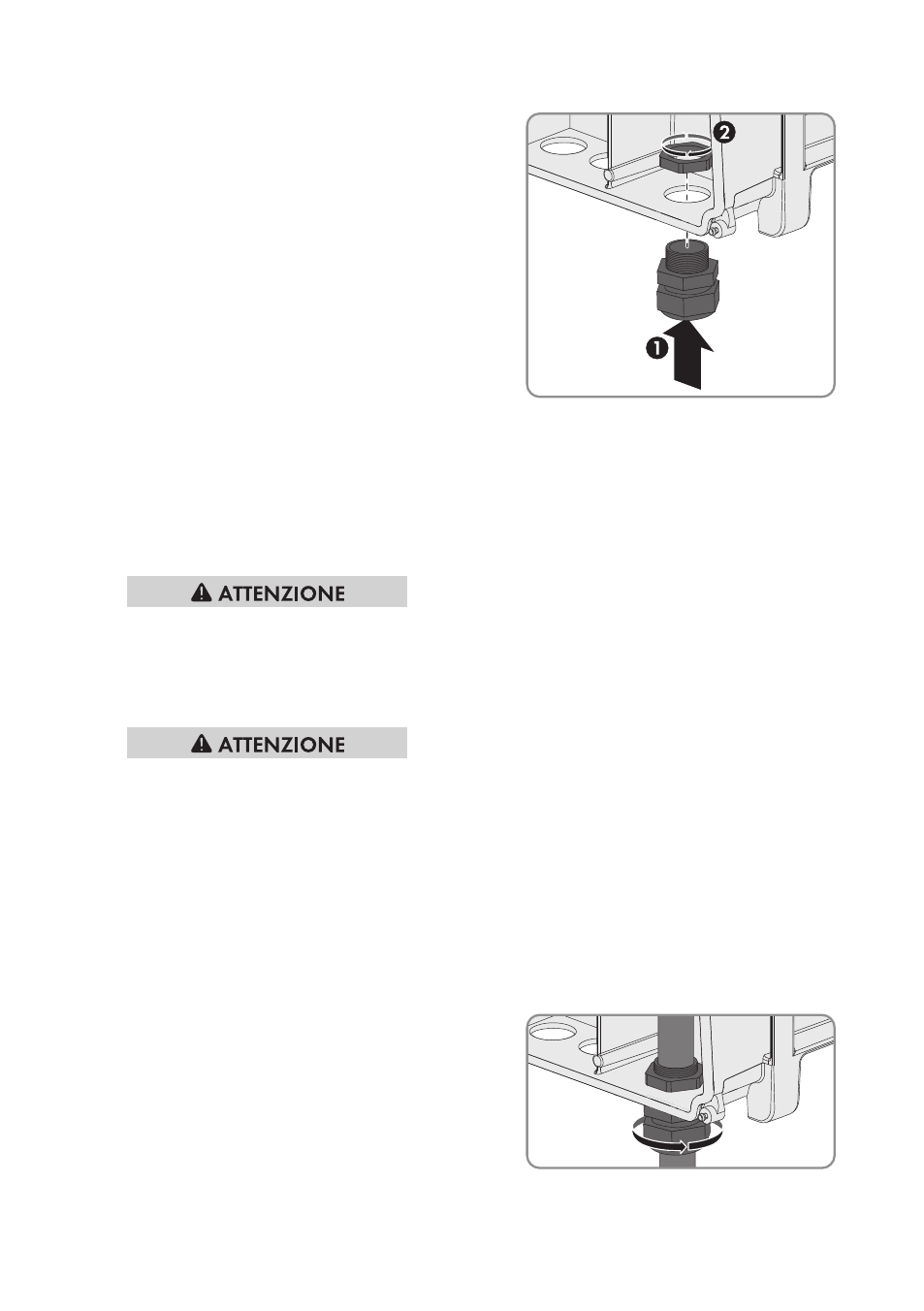

4. Inserire dall’esterno il pressacavo nell’apertura
dell’involucro e avvitarlo dall’interno con il
controdado.
5. Introdurre il cavo CA nell’inverter attraverso il pressacavo. Se necessario, allentare
leggermente il dado a risvolto del pressacavo.
6. Spelare il cavo CA.
7. Accorciare L1, L2, L3 ed N di 5 mm.
8. Spelare L1, L2, L3, N e PE rispettivamente di 12 mm.
9. Premere verso l’alto fino a fine corsa la leva di sicurezza della morsettiera CA.
10.
Pericolo di incendio in caso di collegamento di 2 conduttori a 1 morsetto
Se si collegano 2 conduttori a 1 morsetto, un cattivo contatto elettrico può causare un
incendio.
• Collegare al massimo 1 conduttore per morsetto.
11.
Pericolo di schiacciamento a causa dello scatto delle leve di sicurezza
Le leve di sicurezza si chiudono di scatto in modo molto rapido ed energico.
• Spingere in basso le leve di sicurezza della morsettiera del cavo CA utilizzando solo il
pollice.
• Non afferrare l’intera morsettiera del cavo CA.
• Non infilare le dita sotto alle leve di sicurezza.
12. Collegare PE, N, L1, L2 ed L3 in base alle indicazioni sul morsetto per il cavo CA e spingere
in basso la leva di sicurezza. La direzione del campo rotante di L1, L2 ed L3 non è rilevante.
13. Assicurarsi che tutti i conduttori siano ben in sede.
14. Serrare il dado a risvolto del pressacavo.
6 Collegamento elettrico SMA Solar Technology AG
Manuale d’uso STP20-25TL-BE-it-12 28
