6.2.2 Vista interna

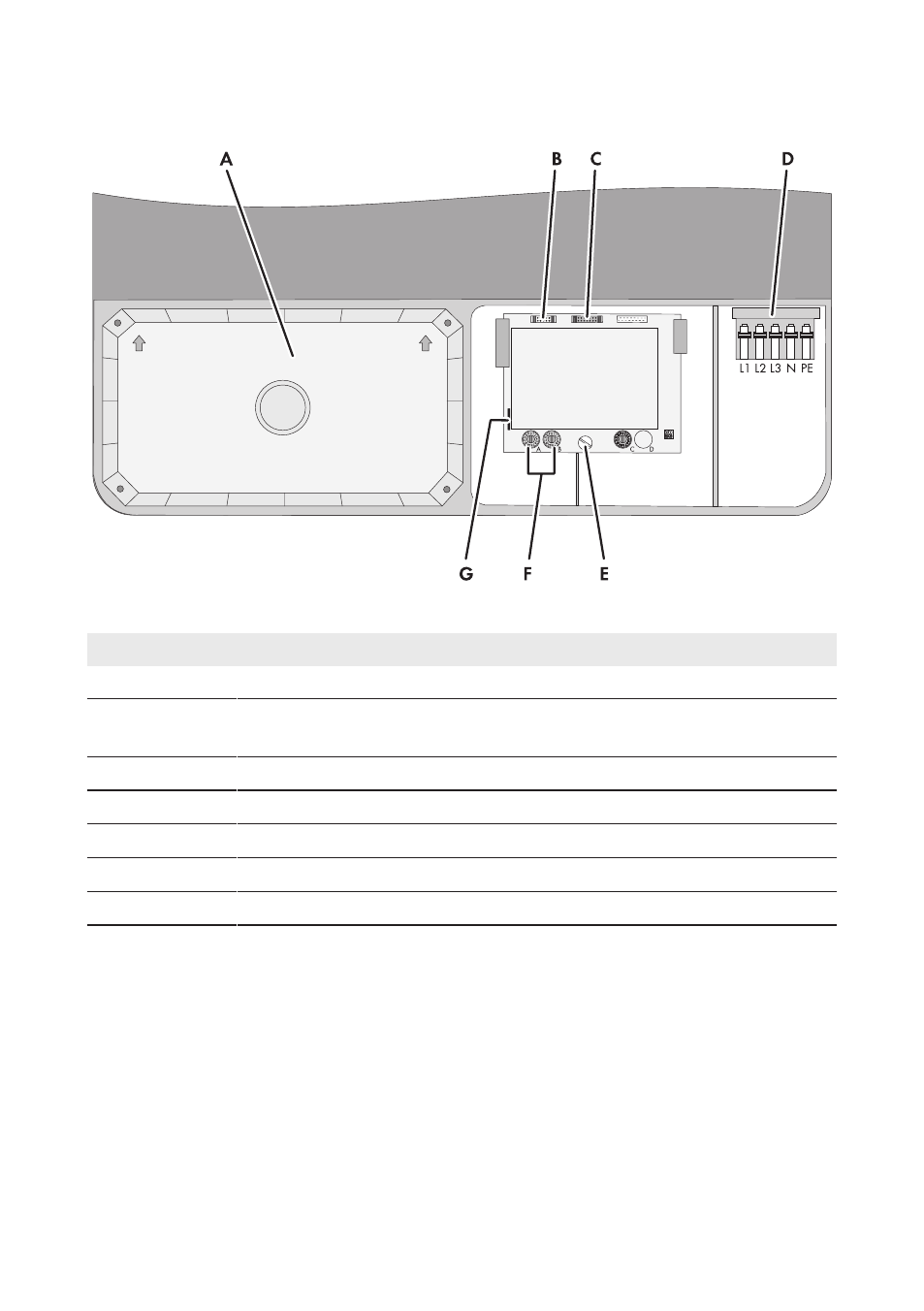

Figura 7: Punti di collegamento all’interno dell’inverter
Posizione Denominazione
A Coperchio protettivo CC
B Presa per il collegamento del relè multifunzione o di SMA Power Control Mo-
dule
C Presa per il collegamento dell’interfaccia di comunicazione
D Morsettiera per il collegamento del cavo CA
E Vite per staccare e fissare la scheda di comunicazione
F Selettori rotativi A e B per l’impostazione del record di dati nazionali
G Slot per scheda SD (solo per interventi di servizio)
6.3 Collegamento CA
6.3.1 Requisiti del collegamento CA
Requisiti dei cavi:
☐ Diametro esterno: 14 mm … 25 mm
☐ Sezione conduttore: 6 mm² … 16 mm²
☐ Sezione max del conduttore con puntalino: 10 mm²
