6.2 Panoramica del campo di collegamento
6.2.1 Vista dal basso
A B C D E
F G

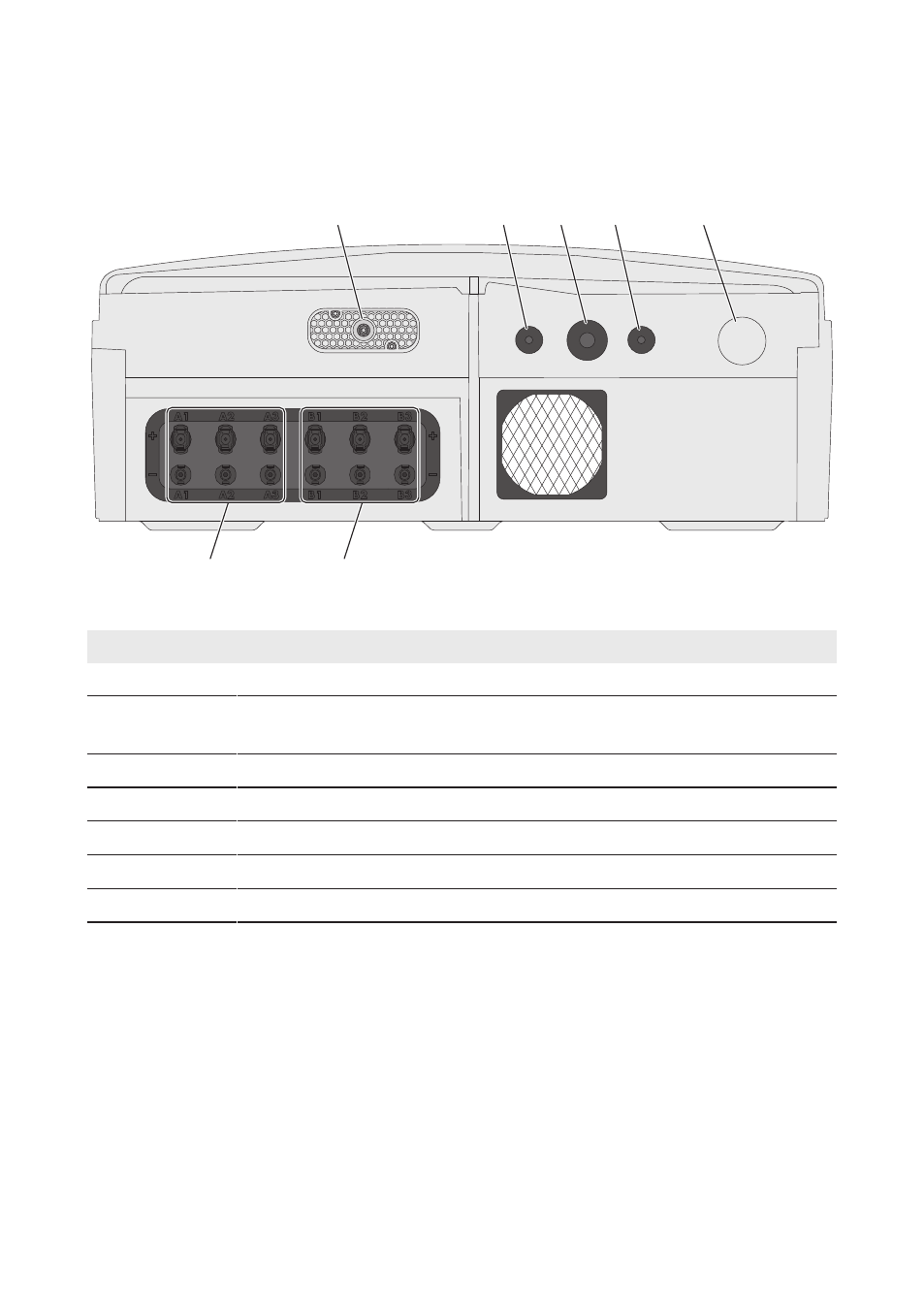

Figura 6: Aperture dell’involucro sul fondo dell’inverter
Posizione Denominazione
A Presa per il sezionatore CC
B Apertura dell’involucro M20 con tappo cieco per il cavo di collegamento del
relè multifunzione o di SMA Power Control Module
C Apertura dell’involucro M32 con tappo cieco per il cavo dati o il cavo di rete
D Apertura dell’involucro M20 con tappo cieco per il cavo dati o il cavo di rete
E Apertura dell’involucro per il collegamento CA
F Terminali CC positivi e negativi, ingresso B
G Terminali CC positivi e negativi, ingresso A
