Apertura e inserimento di programmi 3.2
3
TNC 620 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
103

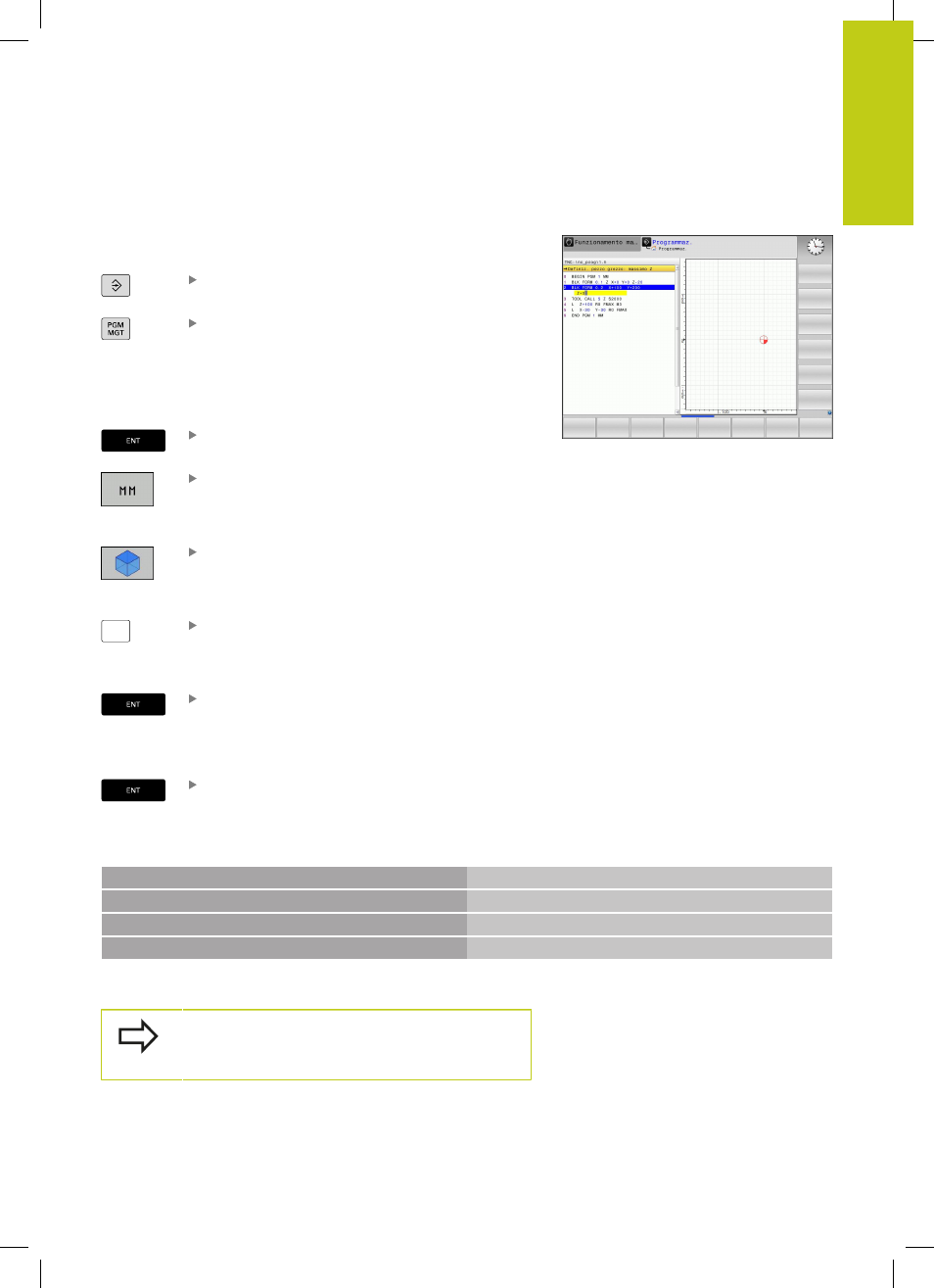

Creazione di un nuovo programma di lavorazione
I programmi di lavorazione vengono sempre inseriti nel modo
operativo
Programmazione Esempio di apertura di programma:
Selezionare la modalità operativa Programmazione
Richiamare la Gestione file: premere il tasto
PGM
MGT
Selezionare la directory nella quale si desidera memorizzare il
nuovo programma:
NOME FILE = NUOVO.H
Inserire il nome del nuovo programma e
confermare con il tasto
ENT
Selezionare l’unità di misura: premere il softkey
MM oppure INCH. Il TNC commuta sulla finestra
programmi e apre il dialogo per la definizione del
BLK-FORM (pezzo grezzo)
Selezionare il pezzo grezzo rettangolare: premere il
softkey della forma rettangolare del pezzo grezzo
PIANO DI LAVORO IN GRAFICA: XY
Z
Inserire l'altezza del mandrino, ad es.
Z
DEFINIZIONE PEZZO GREZZO: MINIMO
Inserire una dopo l'altra le coordinate X, Y e Z del
punto MIN e confermare ogni volta con il tasto
ENT
DEFINIZIONE PEZZO GREZZO: MASSIMO
Inserire una dopo l'altra le coordinate X, Y e Z del
punto MAX e confermare ogni volta con il tasto
ENT
Esempio: visualizzazione di BLK FORM nel programma NC
0 BEGIN PGM NUOVO MM Inizio programma, nome, unità di misura
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Asse mandrino, coordinate punto MIN
2 BLK FORM 0.2 X+100 Y+100 Z+0
Coordinate punto MAX
3 END PGM NUOVO MM
Fine programma, nome, unità di misura
Il TNC genera automaticamente i numeri dei blocchi, nonché il
blocco
BEGIN e il blocco END.
Se non si desidera definire il pezzo grezzo,
interrompere il dialogo con il tasto
DEL in Piano di
lavoro in grafica: XY!
