Programmazione: programmazione di profili
6.3 Avvicinamento e allontanamento dal profilo
6
202
TNC 620 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014

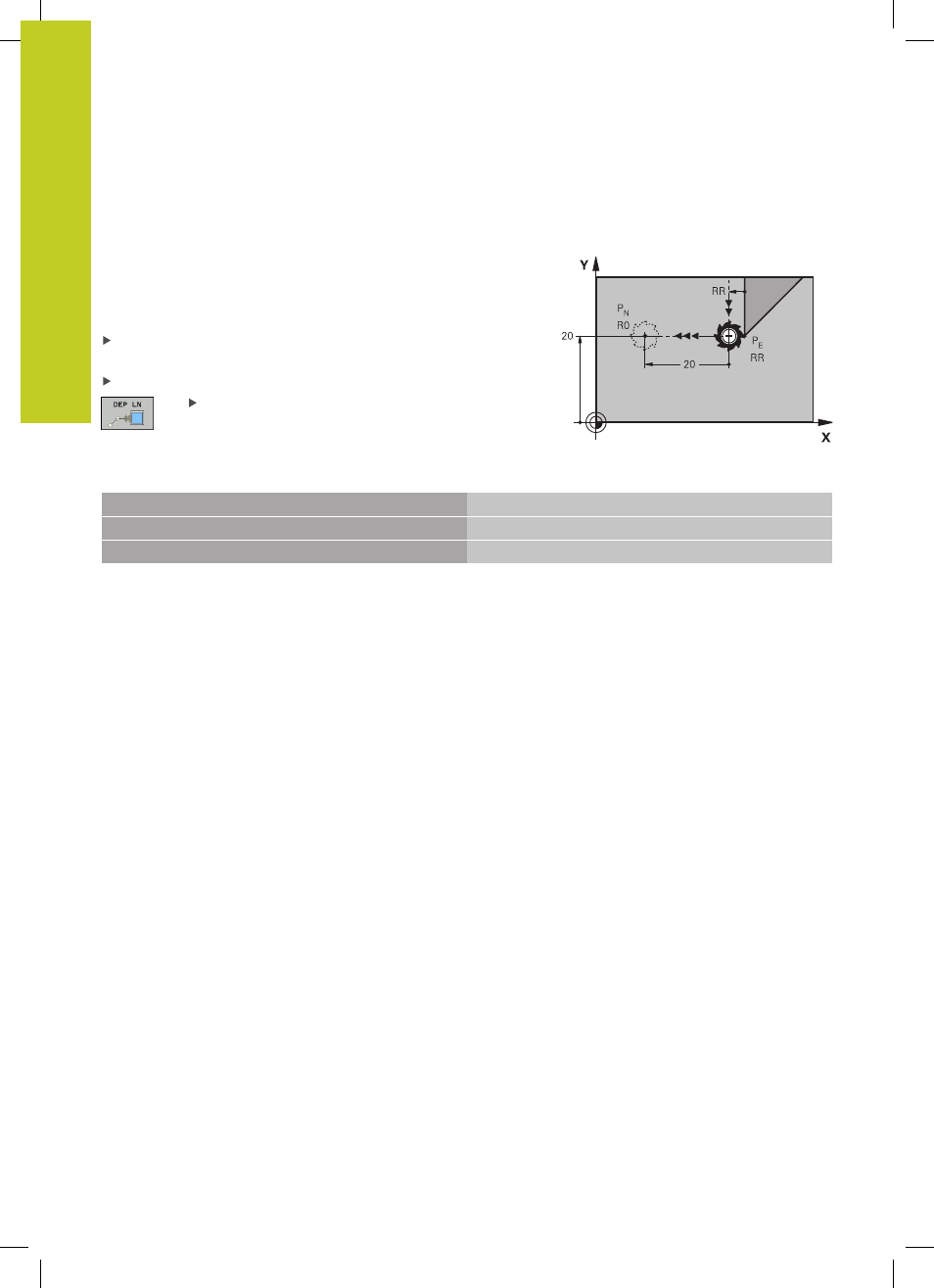

Distacco su una retta perpendicolare all'ultimo punto
del profilo:
DEP LN
Il TNC sposta l'utensile su una retta dall'ultimo punto del profilo P
E
al punto finale P
N
. La retta parte perpendicolarmente dall'ultimo
punto del profilo P
E
. P
N
si trova alla distanza
LEN + raggio utensile
da P
E
.
Programmare l'ultimo elemento del profilo con il punto finale P
E
e la correzione del raggio
Aprire il dialogo con il tasto
APPR/DEP e il softkey DEP LN:
LEN: inserire la distanza del punto finale P
N
.
Importante: inserire
LEN con segno positivo!
Blocchi esemplificativi NC
23 L Y+20 RR F100 Ultimo elemento del profilo: P
E
con corr. raggio
24 DEP LN LEN+20 F100 Distacco perpendicolare dal profilo con LEN=20 mm
25 L Z+100 FMAX M2 Disimpegno di Z, salto di ritorno, fine programma
