160 Programmazione: programmazione profili
6.2 Pr
incipi f
ondamentali sulle funzioni tr
aiet
to
ri
a

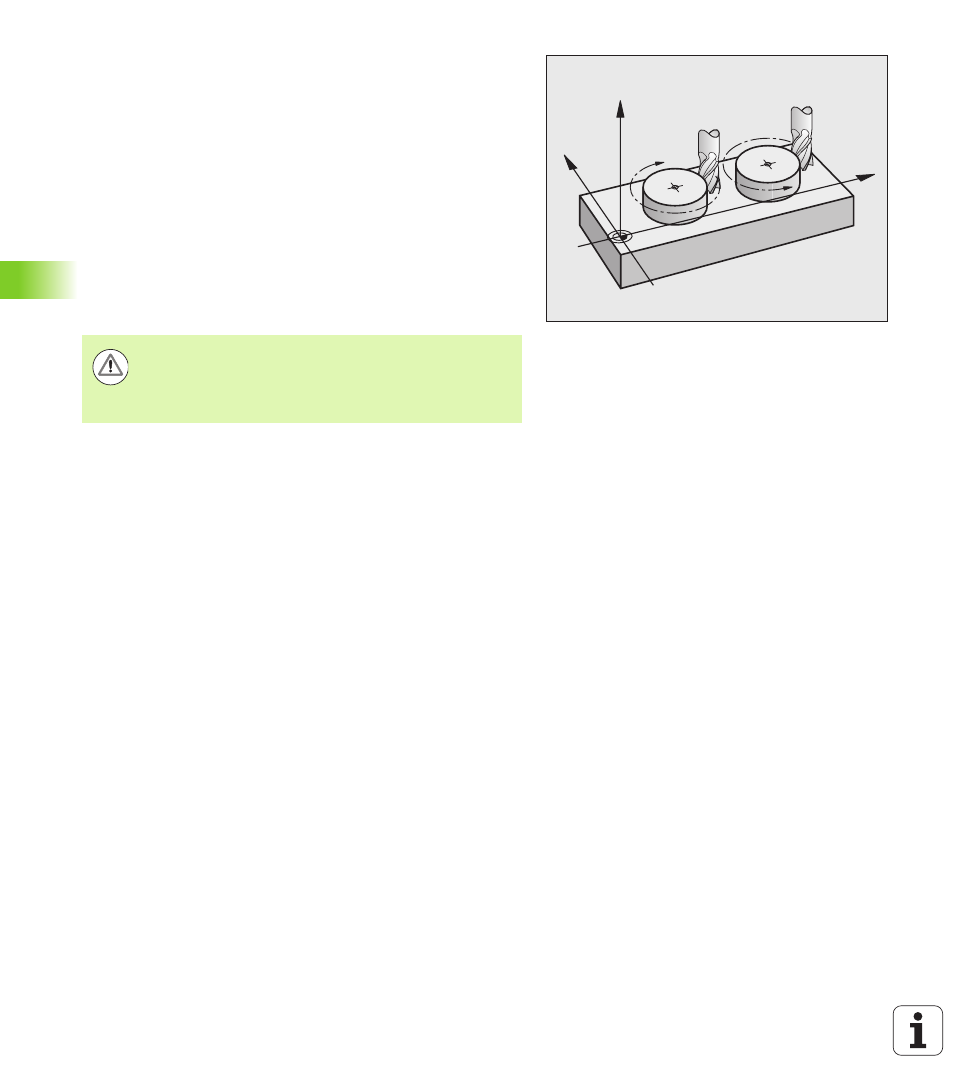

Senso di rotazione DR nei movimenti circolari
Per i movimenti circolari senza raccordo tangenziale con gli altri
elementi di profilo si inserisce il senso di rotazione come segue:
Rotazione in senso orario: DR-
Rotazione in senso antiorario: DR+
Correzione del raggio
La correzione del raggio deve essere programmata nel blocco di
posizionamento sul primo elemento di profilo. La correzione del raggio
non può essere attivata in un blocco per una traiettoria circolare.
Programmare la correzione prima in un blocco lineare (vedere
"Traiettorie - Coordinate cartesiane", pagina 170) o nel blocco di
avvicinamento (blocco APPR, vedere "Avvicinamento e distacco a/da
un profilo", pagina 162).
Preposizionamento
CC
CC
DR–
DR+
X
Z
Y
Attenzione Pericolo di collisione!
Preposizionare l'utensile all'inizio del programma di
lavorazione in modo tale da evitare urti tra utensile e
pezzo.
