Programmazione: parametri Q
8.10 Introduzione diretta di formule
8
284
TNC 320 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013

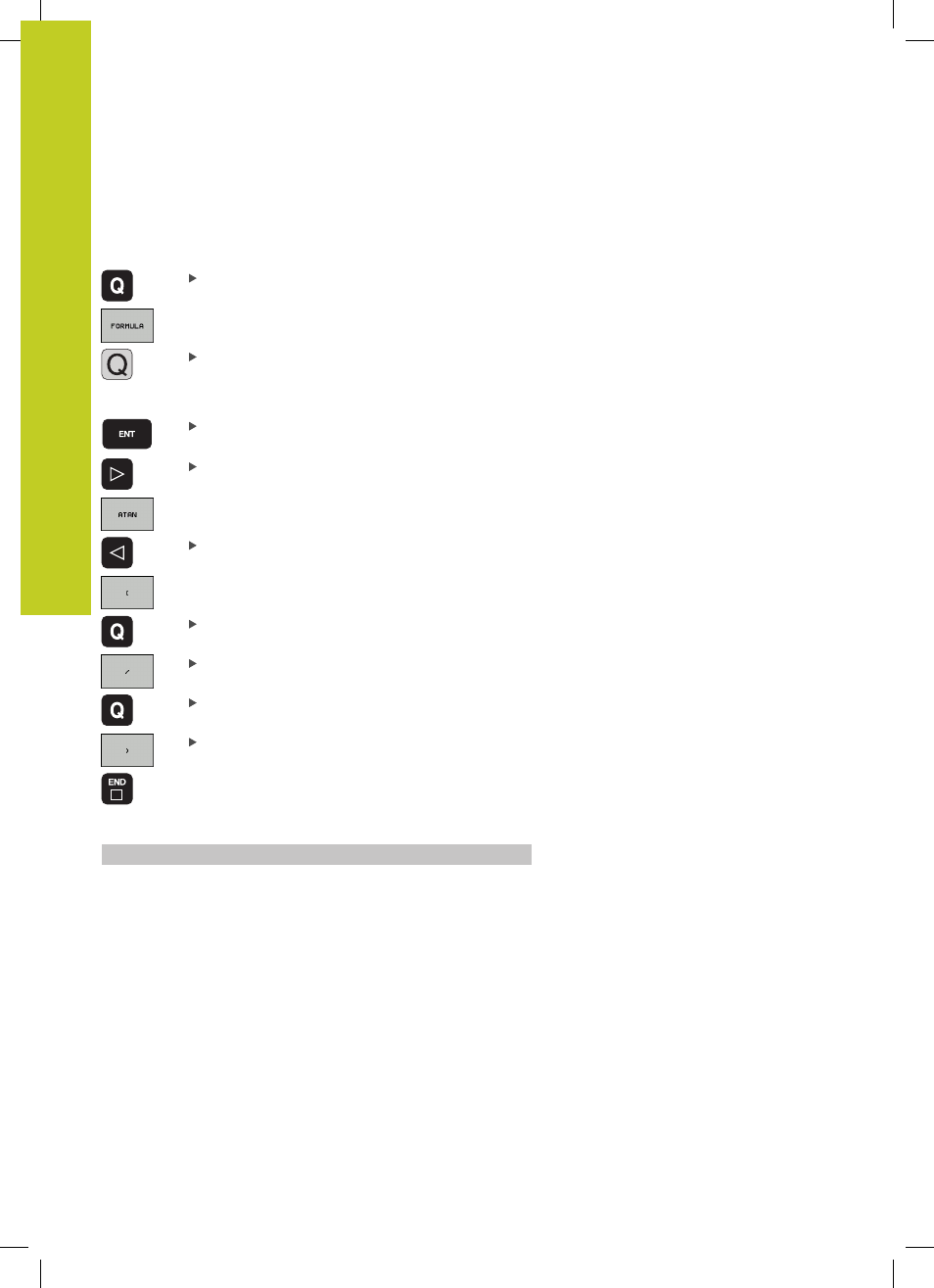

Esempio di inserimento
Calcolo dell'angolo con arctan da altezza (Q12) e base (Q13);
assegnazione del risultato a Q25:
Selezione dell'introduzione di formule: premere il
tasto Q e il softkey FORMULA o utilizzare la forma
abbreviata.
Premere il tasto Q sulla tastiera ASCII.
NR. PARAMETRO PER RISULTATO?
INSERIRE 25 (numero parametro) e premere il
tasto ENT.
Commutare il livello softkey e selezionare la
funzione arcotangente.
Commutare il livello softkey e aprire parentesi.
INSERIRE 12 (numero parametro Q).
Selezionare l'operazione di divisione.
INSERIRE 13 (numero parametro Q).
Chiudere la parentesi e terminare l'introduzione
della formula.
Blocco esemplificativo NC
37 Q25 = ATAN (Q12/Q13)
