HEIDENHAIN ND 281 B v.2 Manuale d'uso
Pagina 50
50
Interfaccia
dati
V.24/RS-232-C
(X31)
baud rate
Emissione dati con CTRL B
Se tramite l'interfaccia V.24/RS-232-C il visualizzatore riceve il
carattere di controllo STX (CTRL B), l'interfaccia esegue
l'output della quota rilevata in quel momento. CTRL B viene
ricevuto sulla linea RXD dell'interfaccia, le quote invece sulla
linea TXD.
Le quote possono essere ricevute e memorizzate da un
programma di emulazione terminale (ad es. Hyper Terminal,
incluso nello standard di fornitura di Windows
®
).
Il programma Basic riportato a destra illustra la struttura
fondamentale di un programma per l'emissione di quote.
Tempi caratteristici nell'emissione dati
Procedura
Durata
Ritardo di memorizzazione
t
1
£ 1 ms
Emissione dopo
t
2
£ 50 ms
Tempo di rigenerazione
t
3
³ 0
La durata aumenta se sono attive delle funzioni (ad es.
serie di misurazioni con visualizzazione differenza).
Durata della trasmissione valore misurato
t
D
=
[s]

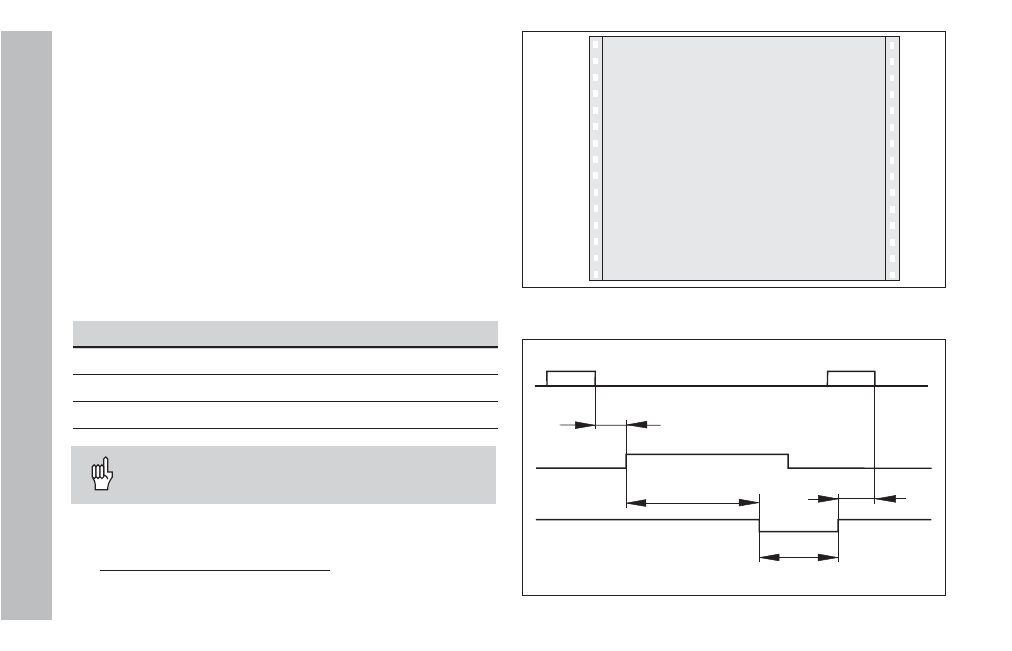

Durata dei segnali nell'emissione dati dopo "Ctrl B"
Programma BASIC per l'emissione dati mediante "Ctrl B"
10
L%=18
20
CLS
30
PRINT "V.24/RS-232-C"
40
OPEN"COM1:9600,E,7" AS#1
50
PRINT #1, CHR$ (2);
60
IF INKEY$<>""THEN 130
70
C%=LOC(1)
80
IF C%<L%THEN 60
90
X$=INPUT$(L%,#1)
100
LOCATE 9,1
110
PRINT X$;
120
GOTO
50
130
END
t
1
t
2
Ctrl B
t
D
t
3
Ctrl B
187 + (11 numero di righe vuote)
