XTDT AMPLIFIERS

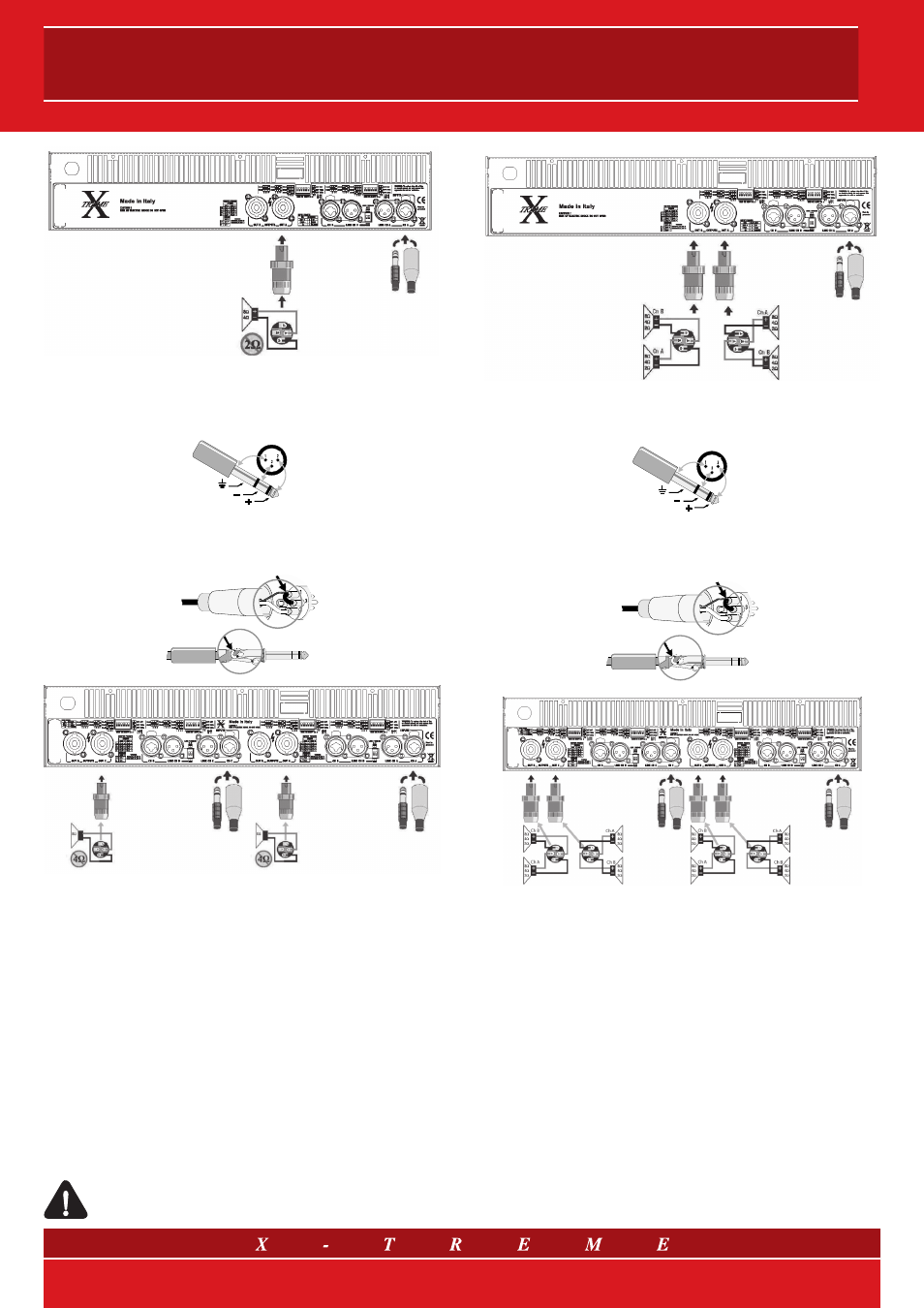

fig. 6 a) Bridge Mono Mode mod. XTDT3200 e XTDT3800
6.3mm (1/4-inch) TRS, XLR
shield
inverting
non-inverting
Balanced Connection
Unbalanced Connection
jumper
jumper
6.3mm (1/4-inch) TRS, XLR
fig. 6 b) Bridge Mono Mode mod. XTDT4800F e XTDT6000F
• Ingressi in parallelo (Link)
Il modo parallel è attivato quando gli switch Link sono in posizio-
ne “ON”. Nel modo parallel, gli ingressi di entrambi i canali sono
collegati e ricevono lo stesso segnale. Il segnale d’ingresso va
collegato su Ch A o su Ch B per i modelli a 2 canali e anche su Ch
C o Ch D per quelli a 4 canali. Possono essere utilizzati entrambi i
connettori d’ingresso Combo
© . Gli attenuatori di livello sono indi-
pendenti, quindi è possibile impostare un livello differente per ogni
canale. Gli altoparlanti o i diffusori vanno collegati ai connettori di
uscita speakon A e B (2 Ch.- vedi fig. 7 a) o A e B, C e D (4 Ch. -
vedi fig. 7 b). Prestare attenzione che solo gli ingressi siano collegati
in parallelo. Non collegare mai i terminali di uscita positivi a massa
oppure in parallelo.
Attenzione: disinserire sempre gli switch Link quando si
utilizza l’amplificatore per il Bi-amping.
fig. 7 a) Parallel Inputs (Link) mod. XTDT3200 e XTDT3800
6.3mm (1/4-inch) TRS, XLR
shield
inverting
non-inverting
Balanced Connection
Unbalanced Connection
jumper
jumper
6.3mm (1/4-inch) TRS, XLR
fig. 7 b) Parallel Inputs (Link) mod. XTDT4800F e XTDT6000F
