Owner’s manual
+
–
CH A input
+
–
CH B input
Vu Meter
Thermal Protect
Mute Bus
Thermal Protect
Mute Bus
1+
1-
2- 2+
CH A output
CH B output
LINK / BRIDGE
dip-switch
Mute Bus
Power supply
shutdown
HPF
(30 - 75 Hz)
Multiple
Gain
(26 ÷ 44 dB)
Limiter
Circuit
Error
amplifier
Modulator
Output
stage
driver
Half
bridge
power
stage
Fan
controller &
Thermal
monitor
Overcurrent
monitor
Clock
generator
and divider
DC
monitor
Output
low-pass
filter
HPF
(30 - 75 Hz)
Multiple
Gain
(26 ÷ 44 dB)
Limiter
Circuit
Error
amplifier
Modulator
Output
stage
driver
Half
bridge
power
stage
Fan
controller &
Thermal
monitor
Overcurrent
monitor
Clock
generator
and divider
DC
monitor
Output
low-pass
filter
-
+
-
+
1+
1-
2- 2+

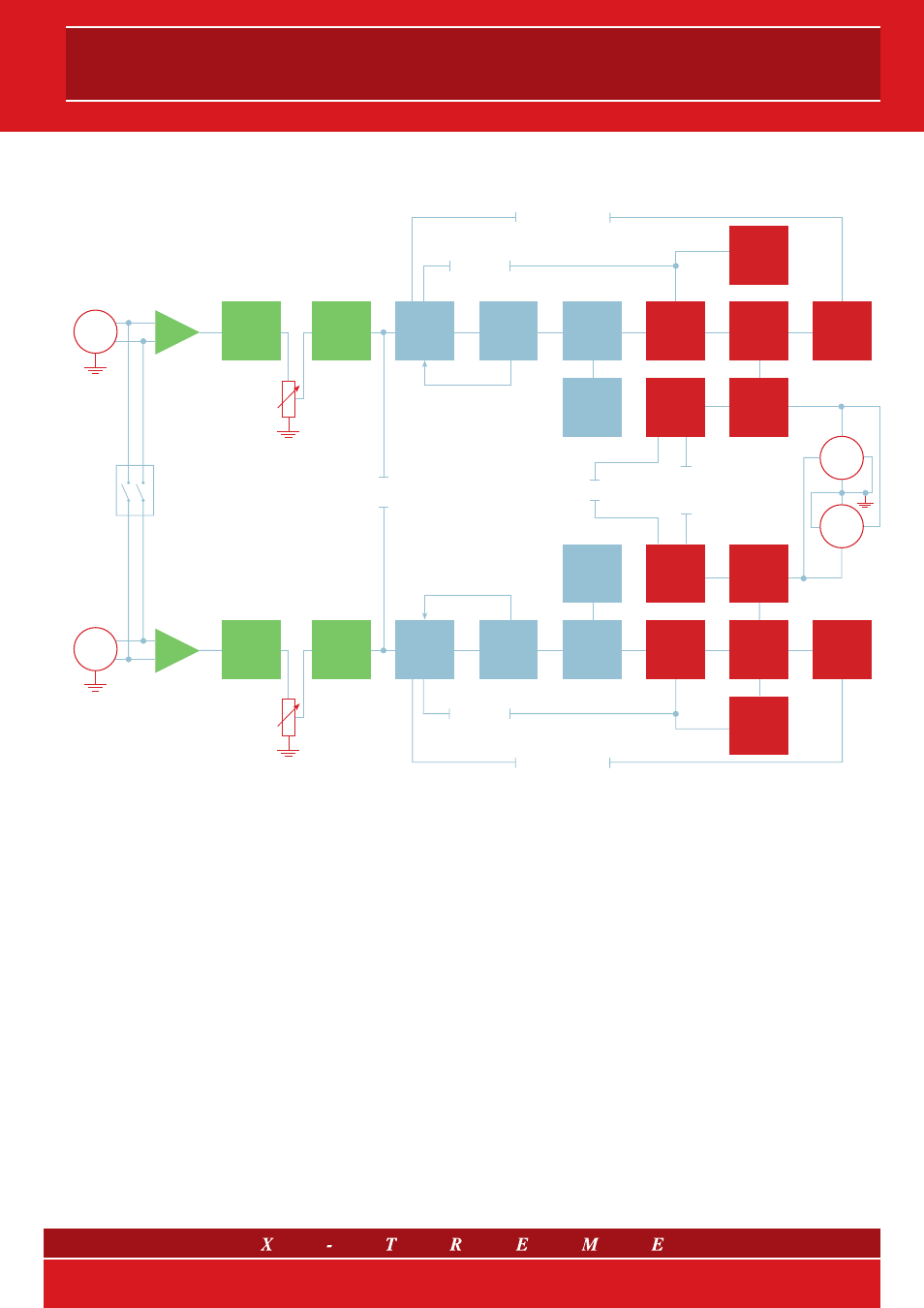

fig. 8 Schema a blocchi dello stadio d’uscita - amplificatori XTDT
6. Schema a blocchi dello stadio di uscita
La figura sopra rappresenta lo schema a blocchi relativo allo sta-
dio d’uscita degli amplificatori XTDT (Class D).
Gli amplificatori digitali XTDT sono basati su una tecnologia
PWM
( Pulse-Width Modulation). Il segnale in ingresso è convertito
in una sequenza di impulsi aventi valori d’uscita maggiori rispet-
to al segnale di ingresso. La media nel tempo dei valori di am-
piezza di questi impulsi è direttamente proporzionale all’ampiezza
istantanea dei segnali d’ingresso. La frequenza degli impulsi
d’uscita è tipicamente di 10 o più ordini di grandezza superiore
rispetto all’ampiezza istantanea del segnale in ingresso.
Gli impulsi d’uscita presentano componenti spettrali indesiderate
le quali vengono prontamente rimosse, nello stadio finale, da un
filtro passa-basso: in questo modo il segnale d’uscita risulta essere
una versione accuratamente amplificata del segnale in ingresso.
10/14
