User’s manual – X-Treme Audio Linear Source Array Manuale d'uso
Pagina 16
8
XTLSA/A
Active bi-amplified line array module - Amp. Power: 800+800 W RMS - Digital DSP on board (2 preset)
4
XTLSAS/A
Active arrayable double subwoofer - Amp. Power: 2500 W RMS (@ 4 Ohm) - Digital DSP on board (2 preset)
UNITS
DSP UNIT
SOUND FILE
HARDWARE
SWITCH OPTIONS
FUNCTION
XTLSA/A
4_XTLSA_A_NoSub.dfa
A (Near) / B (Far)*
Array made of 4 active elements
without subwoofer
4_XTLSA_A_Sub.dfa
A (Near) / B (Far)*
Array made of 4 active elements
with subwoofer
XTLSAS/A
XTLSAS_A.dfa
A (Polarity: normal) /
B (Polarity: inverted)
**
Subwoofer mode
(*) Selectable via hardware on the loudspeaker system’s rear panel. The “Far” option (switch position: B) has a boost in the ultra-high frequency zone; to be used for a set of upper modules which are
positioned in the top part of the array (suspended or stacked), depending on installation geometry and environmental conditions (architecture, humidity), to throw the very high frequencies far enough,
despite air absorption. The same purpose can be accomplished with a manual boost in the 10 kHz zone.
(**) To use only with other upper modules - apart from XTLSA - in case they have inverted polarity response.

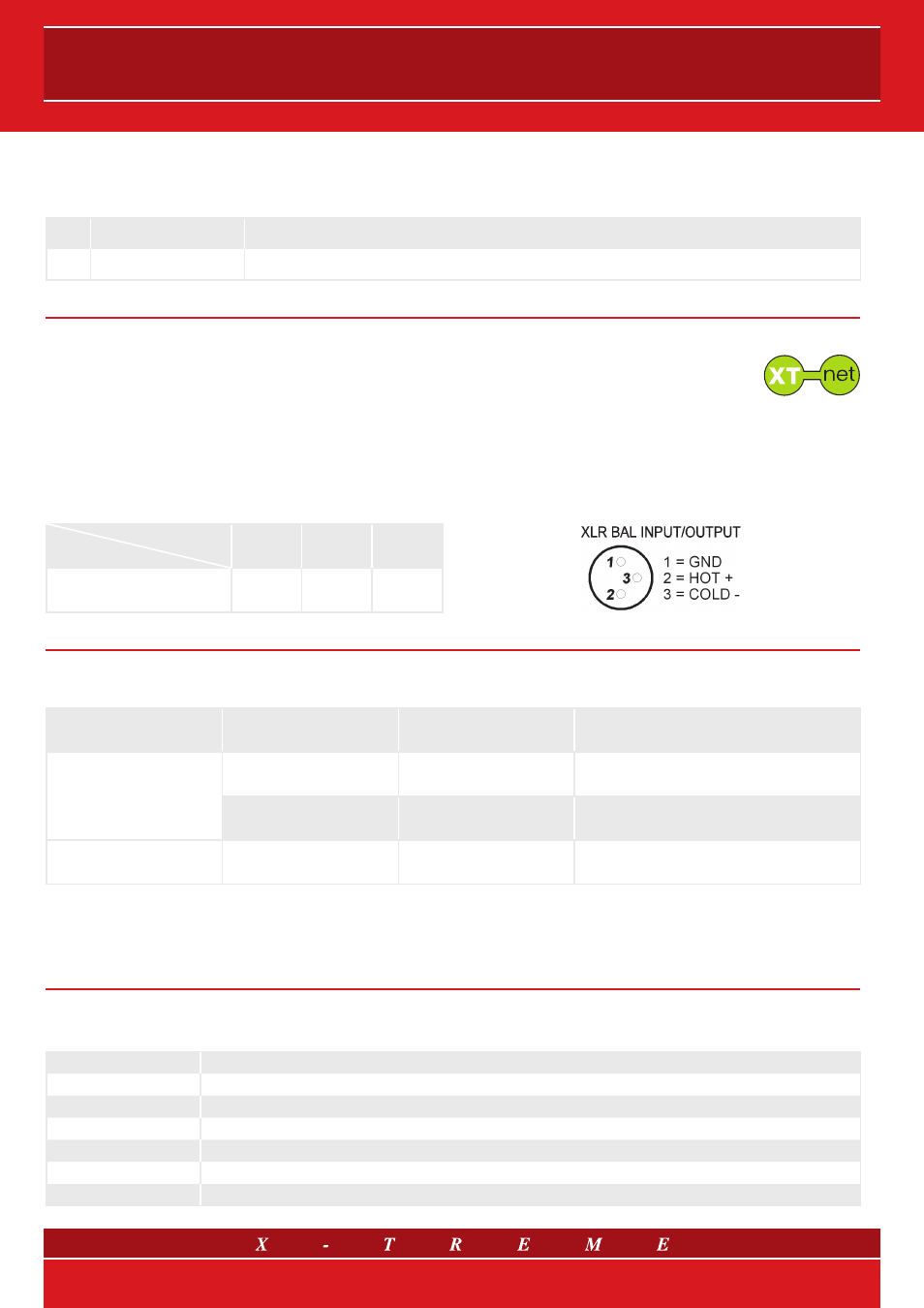

1
2
3
XLR
Ground
GND
Positive
(+)
Negative
(-)
Pins
Type
CONNETTORI
I diffusori attivi XTLSA/A e XTLSAS/A utilizzano per il segnale d’in-
gresso un connettore XLR femmina e un connettore XLR maschio
per il rilancio (Link). Il cablaggio del connettore prevede: pin 2 Hot (+),
pin 3 Cold (-), pin 1 Ground (GND). Uno switch nel retro dei diffusori
consente la selezione di due preset interni. Inoltre, grazie al potente
DSP a bordo, è possibile generare una rete di N diffusori in cascata
(XT-NET) attraverso cavo UTP CAT. 5 con connettori RJ45: ciò con-
sente di modificare l’audio di ogni diffusore e leggere la storia dello sta-
to degli amplificatori da un unico PC esterno. Un secondo connettore
XLR maschio consente il link del segnale ad altri diffusori aggiuntivi.
PRESET
ACCESSORI
STD-LSA
Barra di sospensione per Linear Source Array
XT-ANGLE
Dispositivo elettro-meccanico per la regolazione dell’angolo d’inclinazione dei line array (barra non inclusa)
XT-ANGLERC
Telecomando per XT-ANGLE con display luminoso (10 m di cavo inclusi)
XT-NETINT
Interfaccia per connessione alla rete XT-NET (Adattatore per PC: da USB o RS232 a standard RJ45)
XT-NETPS
Alimentatore per fornire corrente fino a 2 XT-NETINT (se si utilizza una porta RS232)
XTLSA-SK
Skate con ruote per i moduli line array XTLSA e XTLSA/A
XTLSAS-SK
Skate con ruote per i doppi subwoofer XTLSAS e XTLSAS/A
16/21
