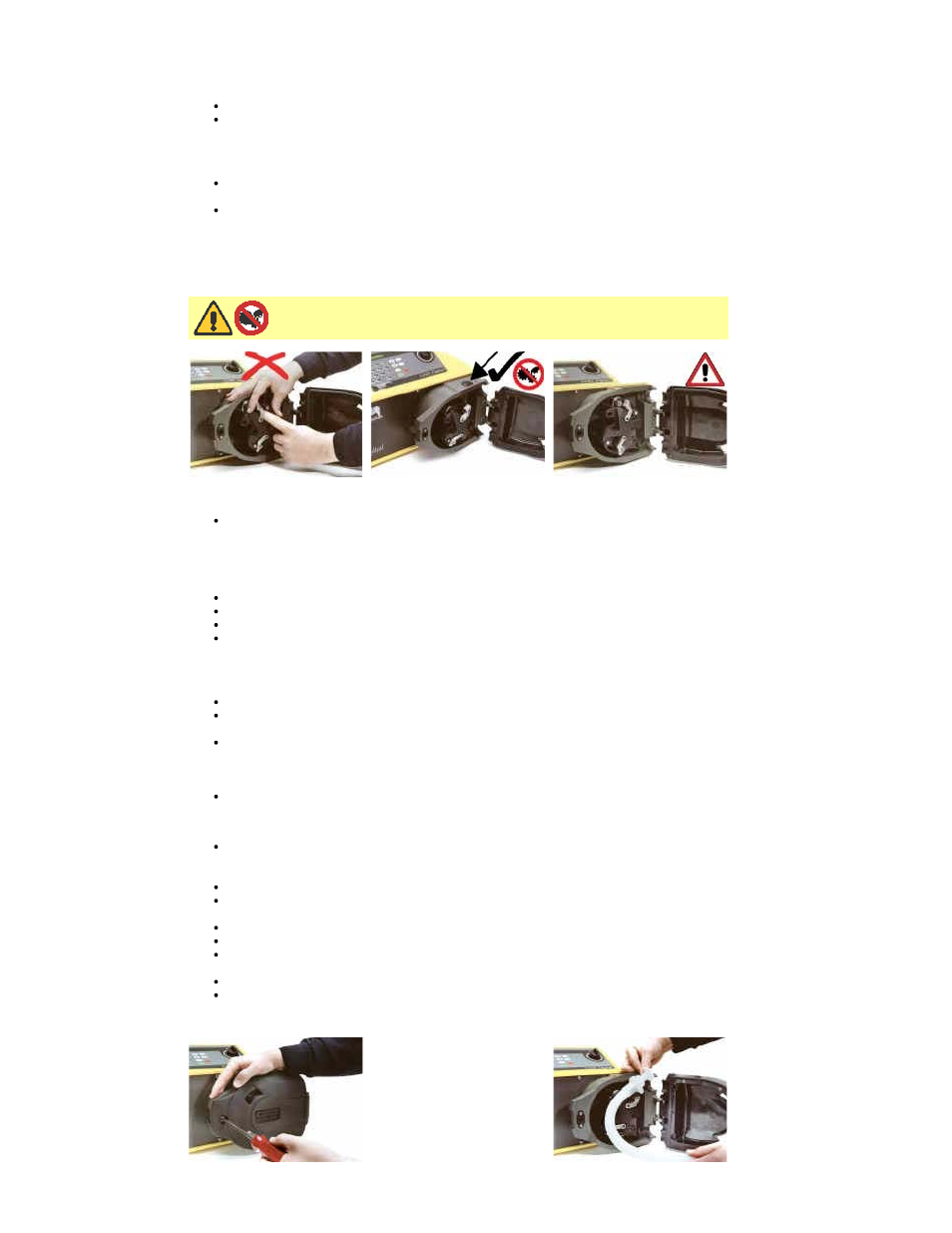

620R, 620RE4, 620RE Funzionamento in generale
Apertura della protezione della testina
Sbloccare la protezione usando una chiave brugola da 5mm o un cacciavite.
Aprire completamente la protezione per creare lo spazio massimo tra gli attacchi dei
tubi e la protezione per rimuovere i tubi.
Innesto/disinnesto dei rulli
La corsa delle leve di rilascio dei rulli è indicata qui di seguito. Non cercare di forzare
le leve oltre la loro corsa normale per non danneggiare il rotore.
Per innestare i rulli far scattare le leve di rilascio in senso antiorario assicurandosi
che i rulli si blocchino contro la tubazione. Per disinnestare i rulli, far scattare le leve
di rilascio in senso orario rispetto alla relativa posizione disinnestata. Per gli elementi
tubo ad alta pressione o per le testine a quattro rulli, si può usare una chiave
brugola da 5mm per far leva quando si innestano/disinnestano i rulli con le leve di
rilascio.
Assicurarsi che le dita non siano vicine alla superficie anteriore del
mozzo del rotore quando si usano le leve di rilascio dei rulli.
Controlli pre-caricamento
Prima di caricare il tubo, verificare che tutti i rulli ruotino liberamente, che gli
attacchi del tubo e le scanalature di posizionamento siano puliti e che, se usato, il
tubo dello scarico controllato non sia ostruito.
Chiusura della protezione della testina e avviamento
Assicurarsi che la guarnizione della protezione sia pulita; sostituirla, se necessario.
Assicurarsi che i rulli siano innestati e bloccati contro la tubazione.
Chiudere la protezione e premerla contro la guida fino a innestare il fermo.
Collegare un tubo adeguato alla testina usando gli appositi connettori dell’elemento
tubo.
Posizione dei morsetti del tubo continuo sulle testine 620R e 620R4
Selezionare la serie di morsetti adeguata alle dimensioni del tubo da usare.
Posizionare le due metà dei morsetti a “U” della guida negli attacchi della testina (La
forma a “U” assicura il corretto caricamento).
Posizionare le metà corrispondenti dei morsetti della protezione che hanno delle
sezioni rialzate a “T” per il posizionamento nelle scanalature della superficie interna
della protezione al di sopra e al di sotto della cerniera della protezione. Premere e
far scorrere nella relativa posizione di bloccaggio.
Chiudendo la protezione si allineano le due metà dei morsetti attorno al tubo.
620R, 620RE4 Caricamento dell’elemento tubo
Le testine con elemento 620RE sono predisposte in stabilimento per accettare
elementi tubo Watson-Marlow LoadSure. La resa nel pompaggio viene compromessa
se non si usano elementi tubo Watson-Marlow LoadSure.
Disinnestare i rulli.
Posizionare una delle flange a “D” nell’attacco inferiore. (La flangia a “D” assicura
che l’elemento venga caricato correttamente).
Avvolgere l’elemento tubo attorno ai rulli disinnestati del rotore.
Posizionare la seconda flangia a “D” nell’attacco superiore.
Assicurarsi che la superficie piatta di ogni flangia a “D” sia a livello della superficie di
tenuta della flangia della guida.
Innestare i rulli.
Chiudere la protezione e premere contro la guida fino a innestare il fermo.
Caricamento dell’elemento tubo
