2 CX0150 Anello elastico Oddie
3 MRA0251A Complessivo testina (continuo)
3 MRA0297A Complessivo testina (elemento)
3 MR2000C Corpo testina
4 MRA0249A Complessivo rullo testina con elemento
4 MRA0250A Complessivo rullo testina continuo
5 MR2027T Raccordo filettato scarico controllato 620R
6 MR2028M Tappo di otturazione attacco scarico controllato
7 MR2018T Perno cerniera
8 MR2055M Copertura rotore
9 MR2021B Guarnizione - protezione
10 MR2002M Protezione senza chiusura e guarnizione
11 MR2015T Alberino rullo
12 CX0148 Anello elastico complessivo rullo tipo E diam. 6
12 MR2014T Alberino rullo in acciaio inox
12 MR2010T Rondella di spinta
13 MR2096T Controdado raccordo scarico controllato
14 MRA0320A Complessivo rotore – elemento 2 rulli
14 MRA0321A Complessivo rotore - elemento 4 rulli
14 MRA0322A Complessivo rotore – 2 rulli continuo
15 MR2058B Gommino di protezione – interruttore portello
16 XX0220 Chiave - metallo
17 MR2029T Distanziale mozzo albero/rotore MG605 per azionamento
protetto
18 MR2059T Adattatore - Bodine (anello in polipropilene bianco)
19 FN0488 Viti di posizionamento corpo testina azionamento protetto
20 FN0523 Vite di posizionamento corpo testina close coupled bullone di
posizionamento M6x20
21 FN0581 Rondella posizionamento rotore M6
22 FN0520 Bullone posizionamento rotore M6 x 25
23 TT0006 Chiave brugola da 5mm
24 MA0017 Magnete protezione
CN0187 Tappo di otturazione 10.72M
MRA0268A Complessivo interruttore portello azionamento protetto
MRA0279A Complessivo interruttore portello close coupled
Data tecnici

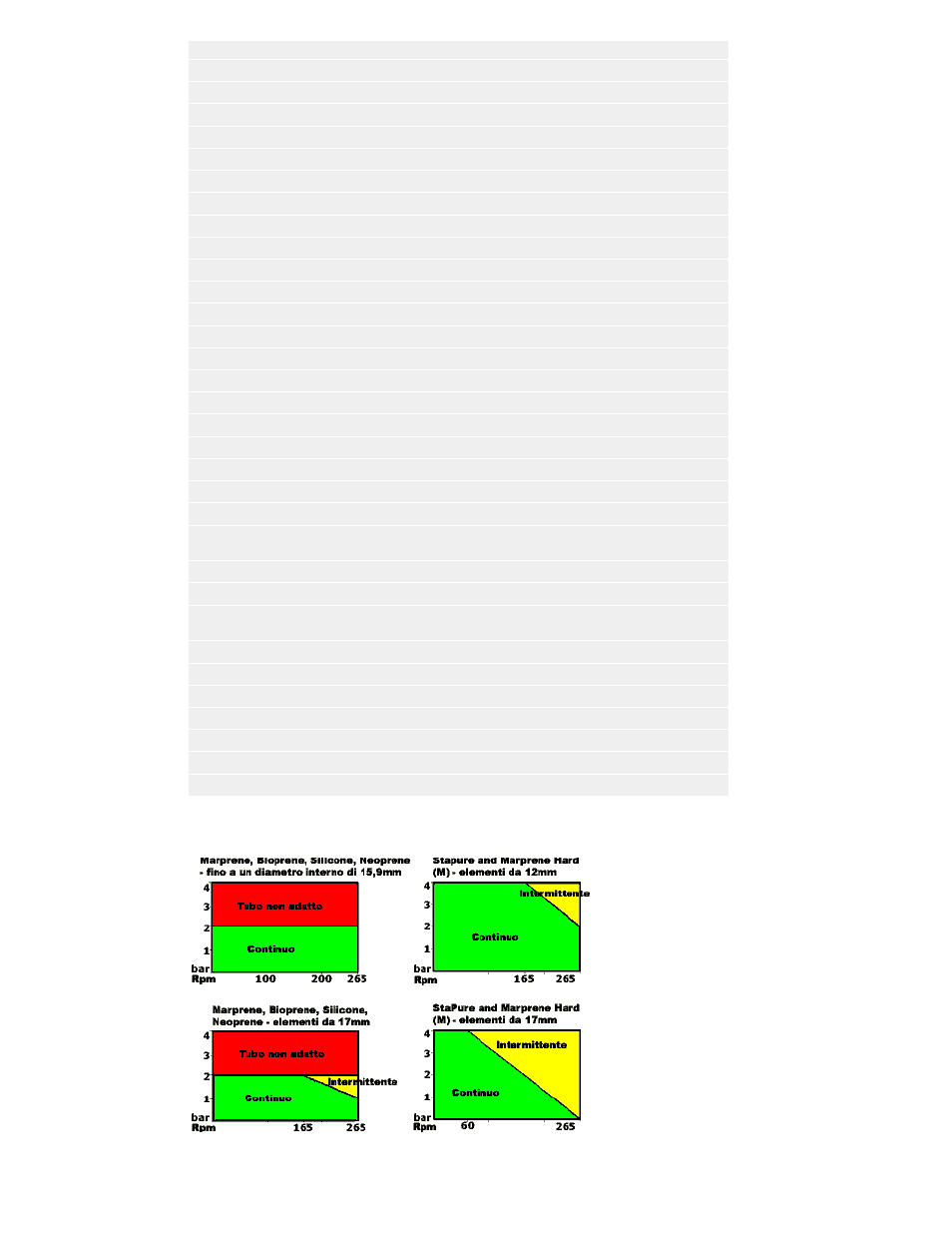

Limiti di prestazioni del rotore di 620R, 620RE e 620RE4 mark II
Portata
