Non-invertida 12 a 30 0 a 30 - +
Invertida 12 a 30 0 a 24 + -
Taratura per il funzionamento automatico
Assicurare il corretto cablaggio della spina a 6 piedini e collegare quest’ultima alla presa
ubicata sul retro della pompa.
Rimuovere la finestra sul recesso del pannello posteriore.
Girare in senso orario il potenziometro di scostamento del segnale (contrassegnato
con «Offset» sul pannello posteriore) sino a raggiungere il limite trasversale dell’ago;
si sentirà il suono di uno scatto. A questo punto, girare il potenziometro in senso
antiorario di dieci giri. Ripetere l’operazione per il potenziometro dell’intervallo dei
segnali. Questa procedura assicura la corretta regolazione del potenziometro ai fini
della taratura.
Impostare lo scostamento del segnale di processo.
Girare in senso orario il potenziometro di scostamento del segnale in modo da
regolare la velocità dell’albero di comando al valore minimo desiderato.
Impostare il segnale di processo sul valore limite superiore (che non deve eccedere
30V o 32mA).
Girare in senso orario il potenziometro dell’intervallo dei segnali (contrassegnato con
«Range» sul pannello posteriore) in modo da regolare la velocità dell’albero di
comando al valore massimo desiderato.
Ripetere la procedura sino a quando la risposta della pompa coincide esattamente
con il segnale di processo.
Se il segnale supera il livello massimo consentito, il condizionatore dei segnali
manterrà il motore alla velocità massima, al valore MAX indicato dal LED
lampeggiante. Se il segnale sale al di sopra dei 30V, si potrebbero verificare danni
permanenti, non coperti da garanzia.
Rimontare correttamente il recesso del pannello posteriore, sul retro
della pompa, verificando che la guarnizione sia correttamente in
posizione. Ciò eviterà di compromettere lo standard di protezione degli
ingressi.
Funzionamento a distanza
Arresto/avvio

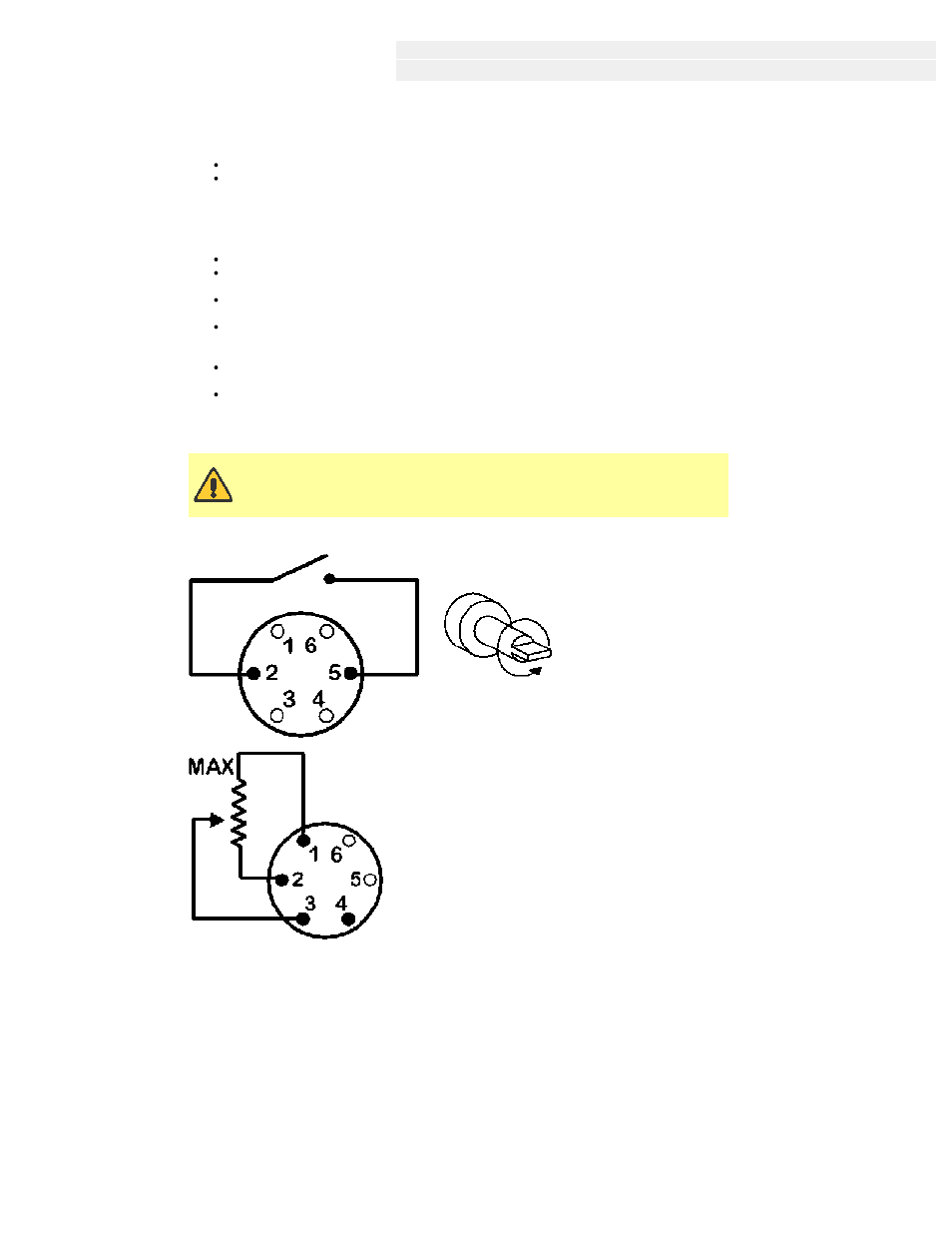

Collegare l’interruttore
remoto tra i piedini 2 e 5
della spina a 6 piedini.
Chiudere il contatto per
arrestare la pompa ed
aprirlo per farla funzionare.
Velocità
Collegare come indicato un potenziometro remoto, del
valore nominale compreso tra 4.7kW e 5kW. Quando si
usa il potenziometro remoto, non applicare
contemporaneamente il segnale d’ingresso di comando
della tensione/corrente.
Tachimetro
Questa funzione viene usata per indicare la velocità del motore o il numero totale di giri
dello stesso. Il segnale di controllo della velocità dovrà essere tarato in relazione ai valori
minimo e massimo del potenziometro. Usare i potenziometri a scostamento e di range,
come descritto al titolo Taratura.
