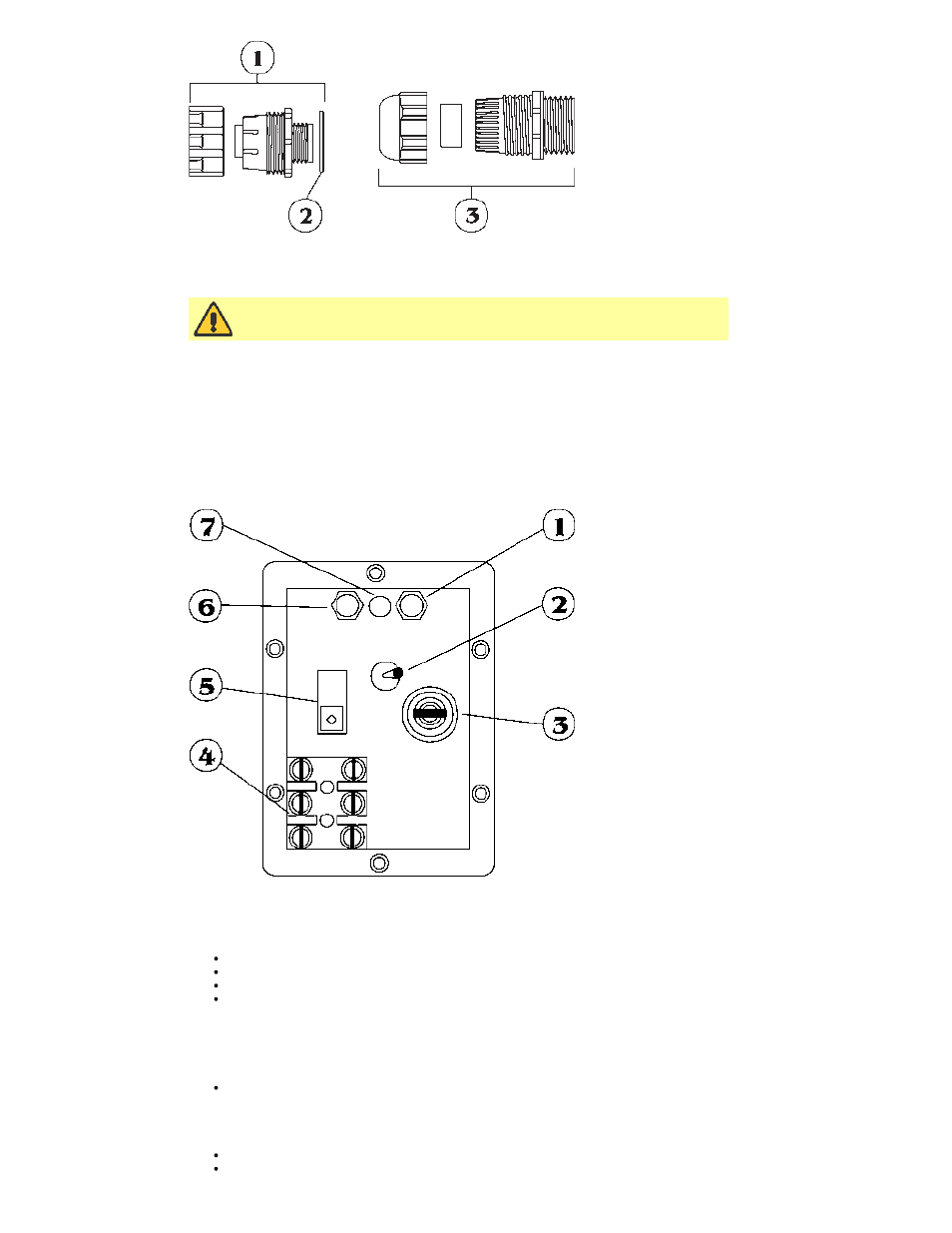

1. Premistoppa di protezione dalla tensione di cavi blindati GR0018
2. Rondella GR 0019
3. Premistoppa di protezione dalla tensione GR 0031
Se i componenti di montaggio non vengono correttamente rimontati, si
potrà compromettere lo standard di protezione di ingresso cavo.
Recesso del pannello posteriore
Il recesso del pannello posteriore della pompa allogia i seguenti componenti:
1. Potenziometro intervallo segnali
2. Interruttore tachimetro
3. Portafusibili
4. Morsettiera
5. Interruttore di selezione della tensione
6. Potenziometro di scostamento del segnale
7. LED sovraccarico segnale.
Diagnostica
Qualora l’unità cessasse di funzionare, eseguire i seguenti controlli per determinare se
occorre o meno ricorrere al servizio manutenzione.
Controllare che l’interruttore di alimentazione sia acceso.
Controllare che l’alimentazione di rete arrivi alla pompa.
Controllare che l’interruttore del selettore di tensione sia nella corretta posizione.
Controllare che la pompa non si sia arrestata a causa di una scorretta installazione
dei condotti.
Funzionamento
Portare il selettore #Auto/Man/Man sulla posizione Man.
Direzione di marcia Avviare la pompa girando l’interruttore in una delle tre
posizioni Avanti/Spento/Indietro, a seconda della direzione desiderata. La direzione
di rotazione preferita è quella in senso orario (con il fluido che entra nel lato inferiore
destro della testina) che assicura una più lunga durata del tubo. Per il
funzionamento a pressioni più elevate, utilizzare la rotazione in senso antiorario.
Adescamento Per adescare la pompa alla velocità massima, premere il tasto Max.
Controllo della velocità Il comando per l’impostazione della velocità é tarato sulla
