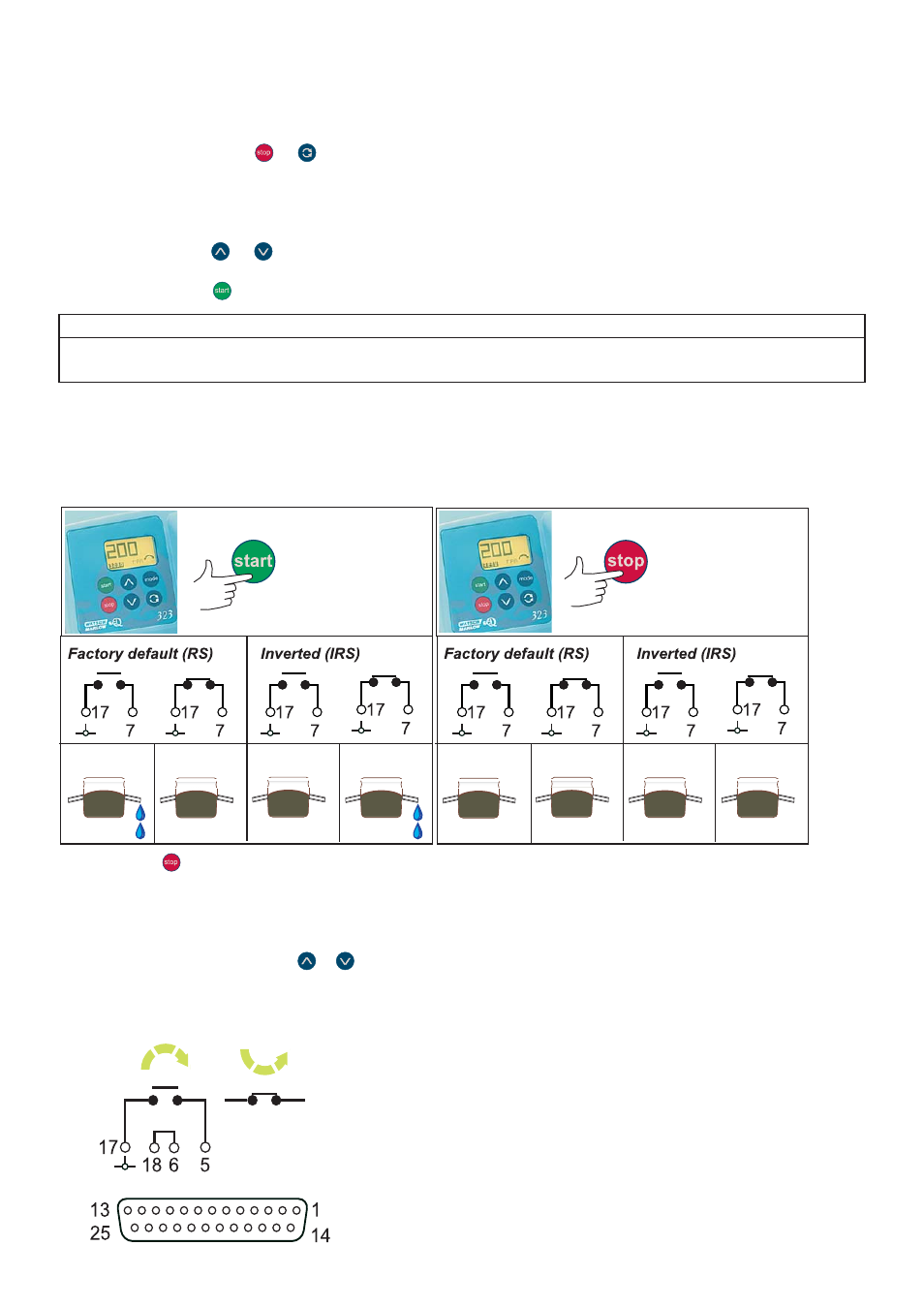

9
Per invertire l’azione stop / start dell’interruttore o il segnale TTL compatibile.
• Spegnere l’interruttore dell’alimentazione di rete sulla parte posteriore della pompa.
• Tenere premuti i tasti e . Accendere l’interruttore dell’alimentazione di rete.
• Il Display visualizzerà l’impostazione del segnale corrente; RS per la risposta di default di stabilimento
o IRS per la risposta del segnale invertita.
• Premere il tasto o per invertire l’impostazione corrente.
• Premere il tasto per impostare la risposta del segnale e tornale all’operazione manuale.
Risposta segnale Interruttore Segnali TTL compatibili
Default Stabilimento (RS) Aperto = avviamento pompa Alto 5V = avviamento pompa
Invertita (IRS) Aperto = arresto pompa Alto 5V = arresto pompa
Operazione manuale con controllo remoto di accensione e spegnimento
Se si vuole disabilitare il controllo remoto, per essere in grado di far partire la pompa manualmente dalla tastiera
è necessario fare una connessione dal pin 7 al pin 17. Questo diagramma mostra le varie soluzioni e combinazioni
fra l’uso del controllo remoto e di quello manuale.
Se il pulsante è premuto l’arresto/avvio a distanza non avrà effetto.
Direzione
Collegare l’interruttore direzione a distanza tra i pin 5 e 17. Inoltre, collegare i pin 6 e 18 per consentire il controllo
della direzione a distanza. I tasti
e sulla pompa saranno disattivati. Aprire l’interruttore per la rotazione in
senso orario, chiudere l’interruttore per la rotazione in senso orario. Senza alcuna connessione, la pompa si
riporterà per default sulla rotazione in senso orario. Oppure, è possibile applicare un segnale logico TTL compatibile
al pin 5. (Terra sul pin 17). Alto (5V massimo) per la rotazione in senso orario. Basso (0V) per la rotazione in senso
antiorario.
Non è possibile invertire il segnale di direzione a distanza.
