Velocità

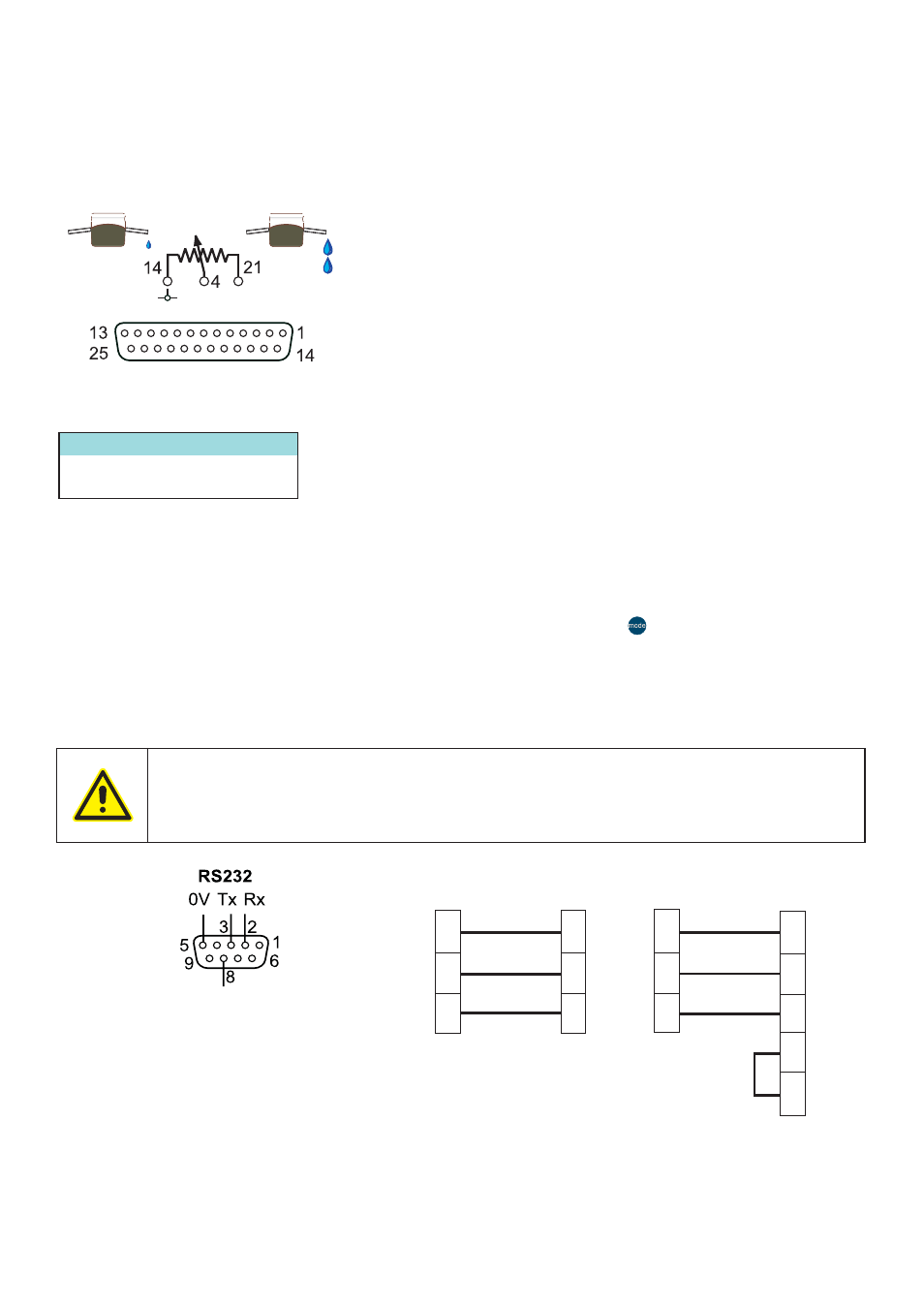

È possibile collegare un potenziometro a distanza per controllare la velocità della pompa. Utilizzare un
potenziometro tra 1K e 10KOhm, con una potenza minima di 0,25W. Collegare il potenziometro come
indicato. Regolare la pompa su controllo Analogico. Non applicare un altro segnale di controllo tensione
o corrente mentre si usa un potenziometro a distanza.
Collegamento seriale RS232 Collegamento seriale RS232 Collegamento seriale RS232 Collegamento seriale RS232 Collegamento seriale RS232
L’interfaccia seriale RS232 consente il controllo base della pompa attraverso un collegamento seriale al
connettore a D a 9 pin sulla parte posteriore della pompa. Presso Watson-Marlow è disponibile un kit di
interfaccia che comprende Pumpnet 2, un programma di controllo DOS compatibile e un cavo di
collegamento.
Per selezionare il controllo seriale RS232, premere ripetutamente il tasto fino a visualizzare “dig” sul
display. Qualsiasi segnale analogico o input di controllo a distanza applicato al connettore a D a 25 pin
verrà ignorato.
La versione 323Du dell’interfaccia seriale prevede un collegamento diretto a una sola pompa. La pompa
non ha un indirizzo univoco ma il software richiede un identificativo pompa 1.
Per le connessioni utilizzare solo doppini RS232 schermati.
Non applicare mai la tensione di rete al connettore a D a 9 pin. Solo i segnali RS232
possono essere applicati ai pin 2,3,5 e 8. Non applicare la tensione attraverso altri pin,
che potrebbero venire danneggiati in modo permanente. Tali danni non sono coperti
da garanzia.
Connessioni
per i segnali
RS232 (visto
dall’interno
della spina di
interfaccia
della pompa)
3
2
4
5
2
3
5
2
3
5
3
2
5
7
Cavi di collegamento RS232
standard Watson-Marlow
9pin pompa
a cavo
9pin pompa
a cavo
9 pin
PC
25 pin
PC
