Watson-Marlow 323E Manuale d'uso
Pagina 8

8
323U
323Du
400
400
220
220
Segnali analogici e controllo a distanza
Segnali analogici e controllo a distanza
Segnali analogici e controllo a distanza
Segnali analogici e controllo a distanza
Segnali analogici e controllo a distanza

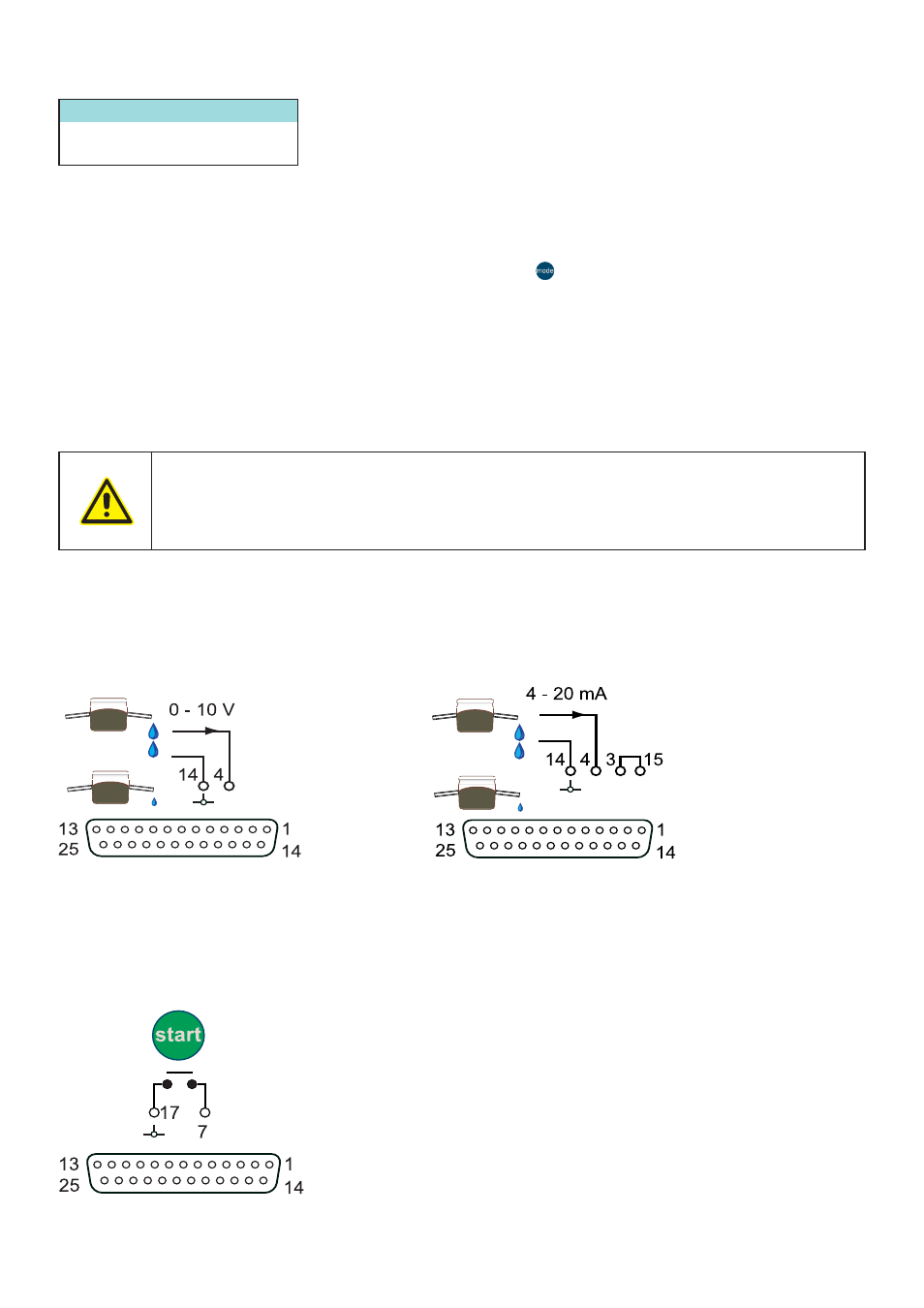

L’avviamento e la direzione della pompa possono essere controllati a distanza da interruttori e la velocità
da segnali analogici, collegati al connettore a D a 25 pin sulla parte posteriore della pompa. L’interfaccia
analogica accetta i segnali 0-10 VDC o 4-20 mA.
Per selezionare il funzionamento analogico premere il tasto
fino a che “ana” viene visualizzato sul
display. L’icona AUTO viene visualizzata sul display.
La velocità della pompa aumenta con l’aumento del segnale analogico. La pompa si arresta a 0V o 4mA.
Questa interfaccia è pretarata in stabilimento e non può essere modificata. Se il segnale analogico è
troppo alto, la pompa visualizza un messaggio errore “E21” (Segnale eccessivo).
Gli interruttori a distanza stop/start e direzione funzionano sia nella modalità di controllo manuale che
analogica, ma i segnali analogici funzionano solo con la modalità di controllo analogica.
Regolazione Velocità
Stop/Start
Un interruttore stop/start a distanza può essere collegato tra i pin 7 e 17 della presa a 25 pin. Oppure, è possibile
applicare un segnale logico TTL compatibile al pin 7. (Basso 0V Alto 5V massimo. Terra sul pin 17). È disponibile
per le operazioni in manuale ed analogico.
Segnale corrente analogico pin 4 e 14
ponticello 3 e 15
Impedenza dell’ingresso 250 ohm
Non applicare mai la tensione di rete al connettore a D a 25 pin. Applicare i segnali corretti
ai pin indicati qui di seguito. Limitare i segnali limite ai valori massimi indicati. Non applicare
la tensione attraverso altri pin, che potrebbero venire danneggiati in modo permanente.
Tali danni non sono coperti da garanzia.
Segnale tensione analogico pin 4 e 14
Impedenza dell’ingresso 200 kohm.
Segnale tensione massima 10V
