323S 323U 323Du
400 400 400
314MC e 318MC testine microcassette 314MC e 318MC testine microcassette 314MC e 318MC testine microcassette 314MC e 318MC testine microcassette 314MC e 318MC testine microcassette
Le testine 314MC e 318MC non devono funzionare a velocità superiori a 110rpm.
Ogni testina presenta 5 canali di pompaggio e il tubo del collettore è precaricato in cassette amovibili. La testina
314MC ha quattro rulli ed è progettata per fornire portate più elevate. La testina 318MC ha otto rulli per una
precisione di pompaggio più elevata con meno pulsazioni.
Ogni cassette accetta uno qualsiasi dei diciannove formati di tubo disponibili. Cassette adiacenti possono contenere
diversi tipi di dimensioni di tubi. Il nuovo tubo si carica facilmente nel tipo a cassette. Le cassette si posizionano
rapidamente con l’azione di una leva a camma che controlla anche la pressione del rullo contro il tubo.
Nelle testine di prolunga è possibile aggiungere fino a 10 canali. Tutti sono montati a baionetta per facilità di 323E
consiglia di installarle tutte nella stessa direzione.
Scelta del tubo
La lista della compatibilità chimica pubblicata nel catalogo Watson-Marlow e nel sito web ha esclusivamente una
funzione di guida. In caso di dubbio, chiedere una scheda campione dei tubi per prove di immersione.
Installazione Installazione Installazione Installazione Installazione

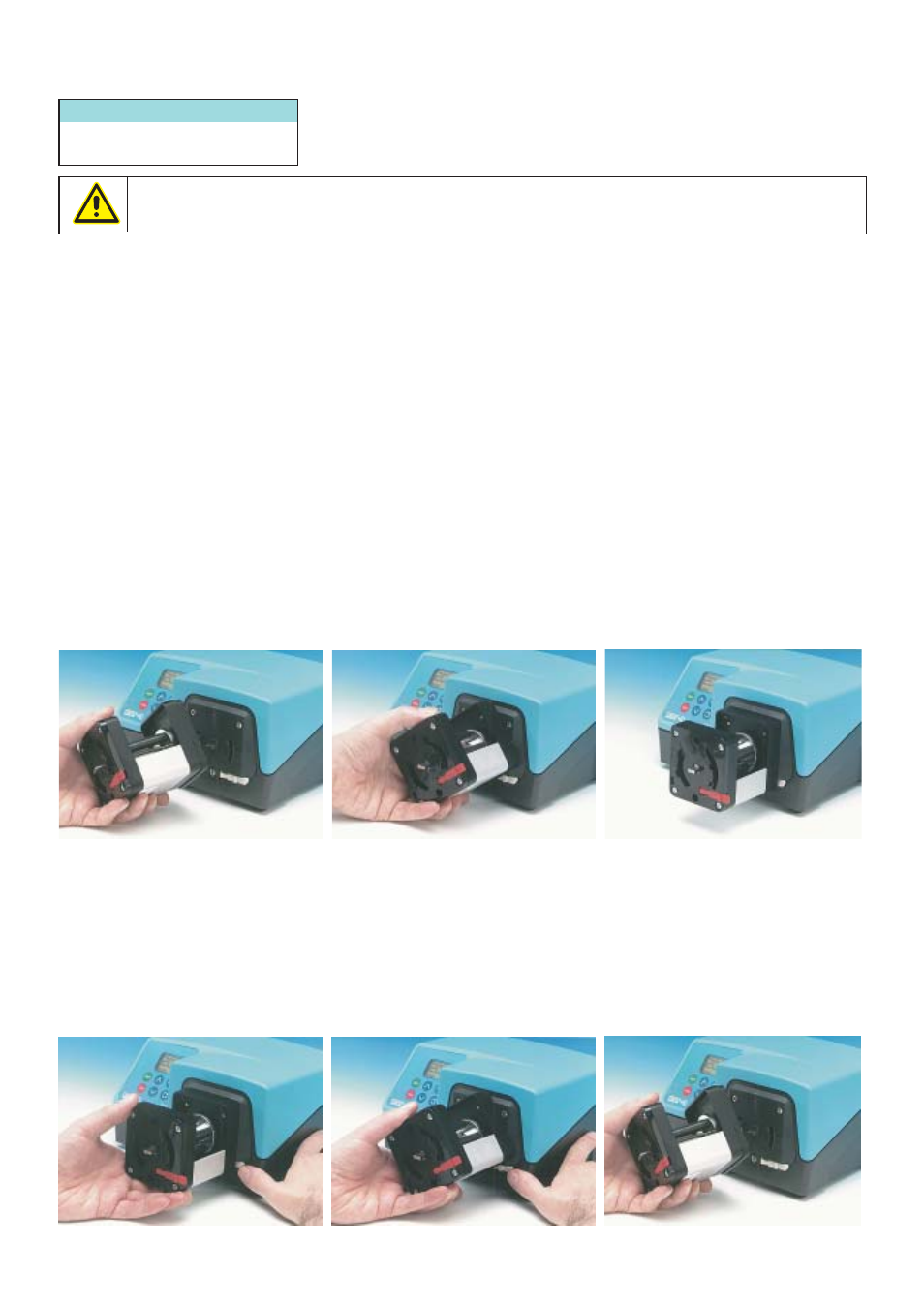

Gli azionamenti 323 richiedono una piastra di montaggio per fissare una testina 314MC o 318MC.
Inserire nella scanalatura di azionamento della testina l’estremità dell’albero di azionamento della pompa. Continuare
ad allineare la testina fino a innestare la baionetta con la piastra di montaggio. Ruotare la testina fino a bloccarla
in posizione verticale.
Rimozione Rimozione Rimozione Rimozione Rimozione
Spingere indietro la leva di bloccaggio e ruotare la testina in senso antiorario fino a liberarla dalla piastra di
montaggio.
