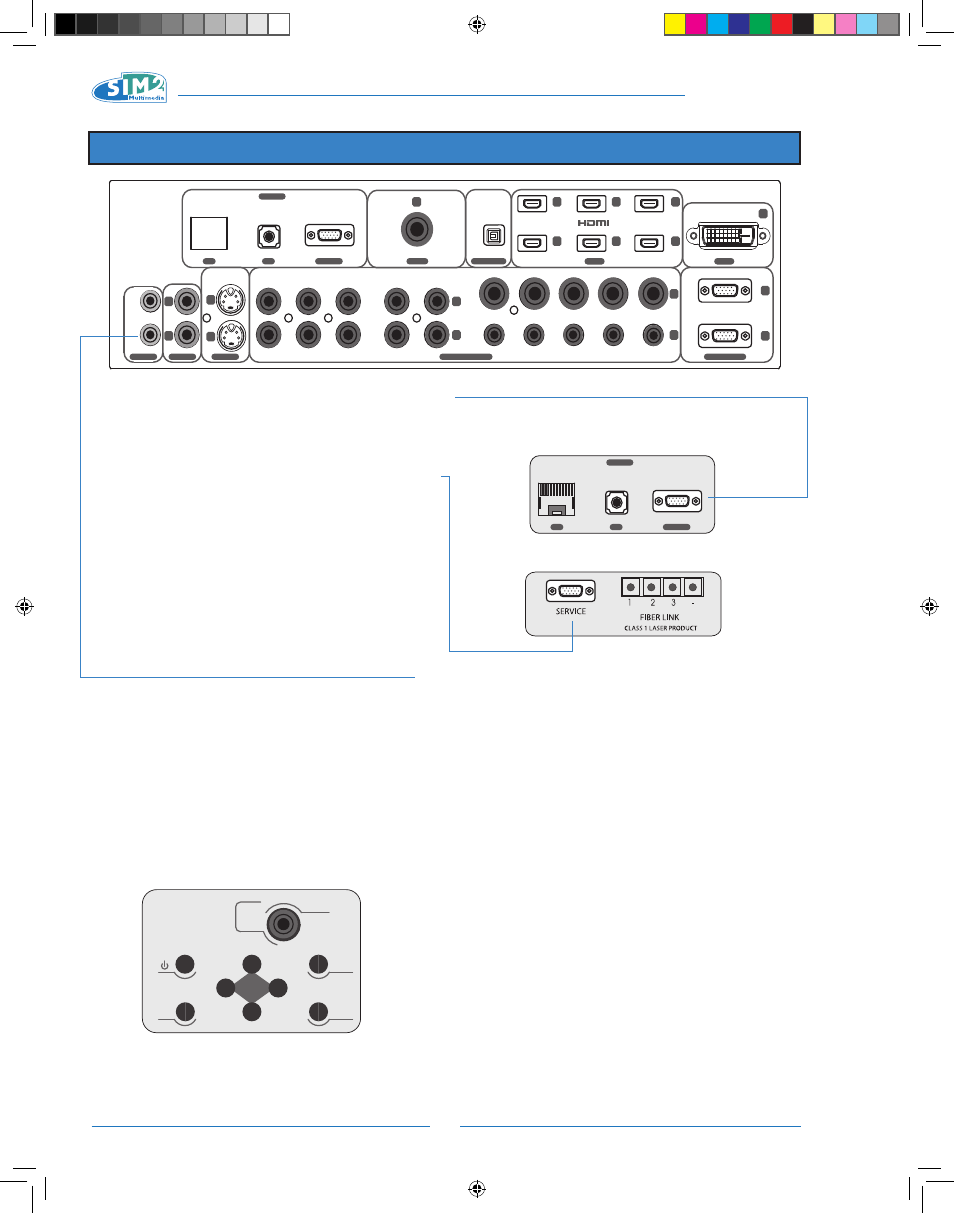

5 PANNELLO DELLE CONNESSIONI
USCITE PER LA GESTIONE DI SCHERMI MOTORIZZATI
il sistema HOST è provvisto di due uscite (tensione 12 Vdc)
per il comando di schermi di proiezione motorizzati e per
il comando di siparietti o tendine motorizzati, impiegabili
per delimitare la superficie utile dello schermo di proiezione
quando si cambia il formato dell’immagine proiettata.
L’uscita TRiG1 si attiva quando il proiettore è acceso (spia
blu accesa) e si disattiva quando il proiettore è nello stato
di stand-by (spia rossa accesa). Lo stato dell’uscita TRiG2
può essere impostato con la voce Tendina del menu For-
mato. Con questa uscita è possibile quindi comandare i si-
parietti motorizzati laterali che delimitano a destra e sinistra
uno schermo di proiezione.
L’uscita 12V Trig posta sul retro del proiettore può essere
utilizzata per controllare il funzionamento di una eventuale
lente anamorfica posta di fronte al proiettore.
INTERFACCIA USB - RS232 (CAMPO CONTROL)
E’ possibile controllare le funzionalità del proiettore e del si-
stema HOST tramite Personal Computer o altri dispositivi
dedicati per il controllo remoto, collegandoli ai connettori
RS232 o USB posti nel pannello connessioni. il proiettore ha
una porta RS232 collocata nel pannello posteriore
(utilizza-
bile solo per operazioni di service) e una posta sul pan-
nello posteriore del sistema HOST. Si suggerisce di utilizzare
cavi seriali o USB di ottima qualità per garantire che i segnali
elettrici di controllo non degradino e vengano quindi corret-
tamente interpretati dal proiettore. Per l’utilizzo della porta
USB, è necessario installare nel PC di controllo un driver
specifico di SiM2, che può essere fornito dal Rivenditore/Di-
stributore. Su richiesta SiM2 fornisce inoltre un documento
che contiene maggiori dettagli sul protocollo utilizzato per la
programmazione di sistemi di controllo remoto.
POSSIBILE UTILIZZO DEGLI INGRESSI:
(1,2) VIDEO
Ricevitore televisivo, Lettore DVD, Videoregistratore, Video-
camera, Console per videogiochi
(3,4) S-VIDEO
Ricevitore televisivo, Lettore DVD, Videoregistratore, Video-
camera, Console per videogiochi
(5,6,7,8) COMPONENT / RGBS
Ricevitore televisivo, Ricevitore HDTV, Lettore DVD, Video-
registratore, Videocamera, Console per videogiochi,
Lettore Blu-Ray, Lettore HD-DVD
(9,10) GRAPHICS RGB
Computer
(11) DVI-D
Lettore HDTV, Lettore DVD, Computer
L’input del DVD-D non è dotato di HDCP (High-bandwidth
Digital Copy Protection). Questo input non visualizza imma-
gini codificate con HDCP. alcune delle schede grafiche più
recenti ora supportano HDCP. Contattare il produttore della
scheda per ulteriori informazioni.
(12,13,14,15,16,17) HDMI
Ricevitore HDTV, Lettore DVD, Console per videogiochi,
Lettore Blue-Ray, Lettore HDTV.
(18) HD-SDI
apparecchiature professionali e di videodiffusione.
ESC
MENU
INPUT
12v TRIG
Trigger
Max 100mA
CONNETTORE LAN RJ45 (Control)
il sistema HOST è equipaggiato con una posta Lan RJ45
per il controllo remoto dell’unità. Consultare il capitolo 8 per
ulteriori dettagli.
RS-232 USB LAN
CONTROL
