Proel DWSKIT Manuale d'uso
Pagina 7
7
3. FUNZIONI E CONTROLLI PANNELLO FRONTALE

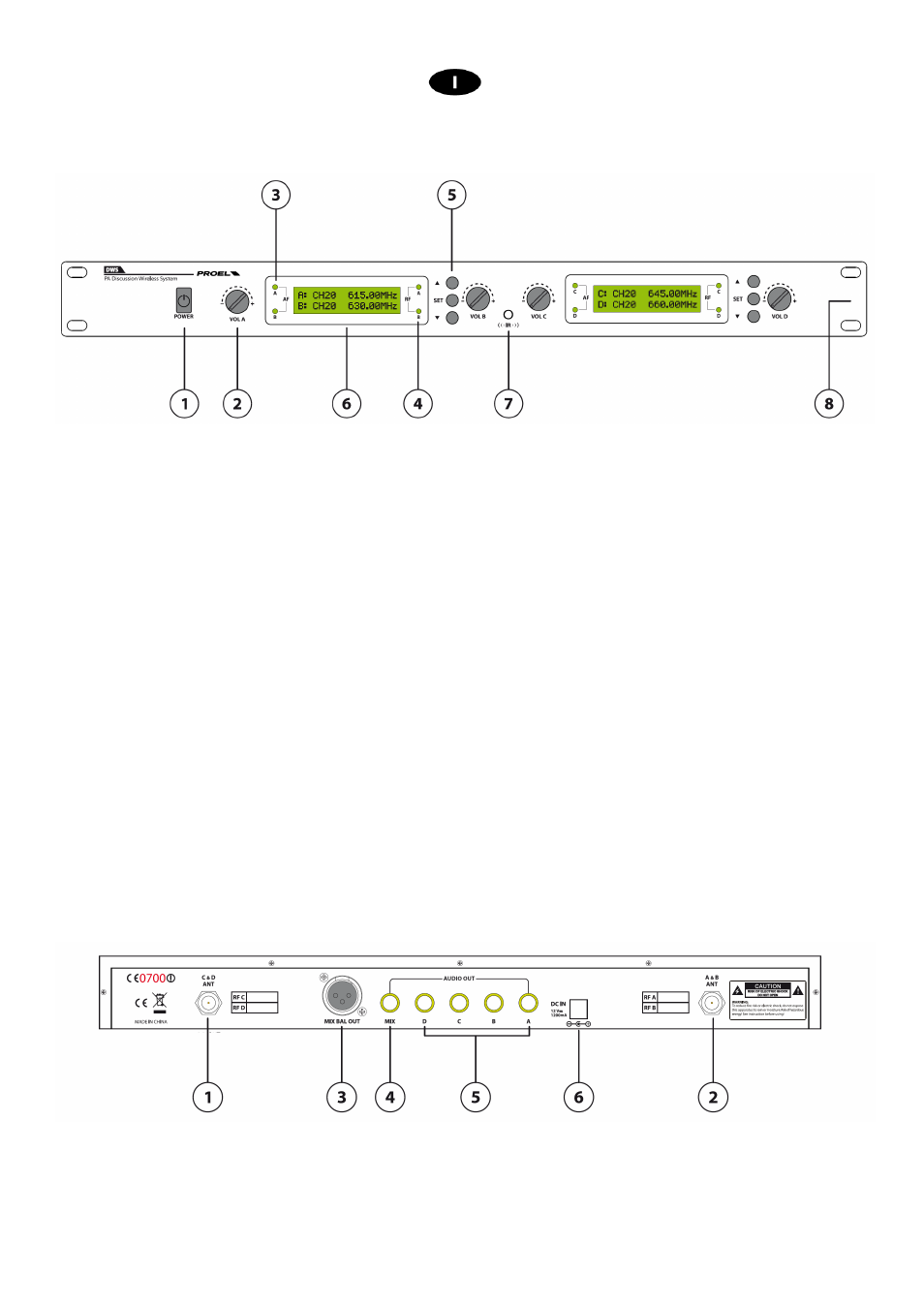

fig.1
1. POWER
Interruttore principale
2. VOL
Volume del rispettivo canale microfonico
3. AF
I rispettivi led si accendono quando si sta parlando sulle rispettive basi
4. RF
I rispettivi led si accendono quando sul canale è in corso una trasmissione
5. Tasti di navigazione
Permettono di accedere alle impostazioni di ogni singolo canale
6. Display
Visualizza le informazioni relative ai rispettivi canali A e B / C e D
7. IR
Trasmettitore IR
8. Alette
Alette di fissaggio a Rack standard 19”
4.
FUNZIONI E CONTROLLI PANNELLO POSTERIORE
fig.2
1. Connettore antenna C & D
Inserire l’antenna (in dotazione) operante in banda di frequenza C e D nel connettore a baionetta C&D ANT.
Posizionare l’antenna verticalmente
Nota: Non invertire le antenne in quanto la ricezione sarebbe sensibilmente ridotta.
