• CONNESSIONE INGRESSO AUX (CD, TUNE, ecc.)
In caso di lunghe tratte utilizzare il cavo schermato.
Riferendosi alla (fig.2 rif.5)
Settare quale, tra i due ingressi AUX disponibili, abilitare, PIN1 su ON è abilitato l’ingresso AUX2 su OFF
quello AUX1
In base al livello del segnale d’ingresso, regolare la sensibilità mediante il PIN4, su ON la sensibilità
d’ingresso è impostata a -10dbV su OFF la sensibilità d’ingresso è impostata a 0dbu
Posizionare il PIN4 a OFF (Alimentazione Phantom non attiva).
Per applicazioni tipo parlato si consiglia di settare il PIN3 su ON.
Se il livello d’ingresso risulta troppo basso togliere l’attenuazione portando il PIN2 su ON

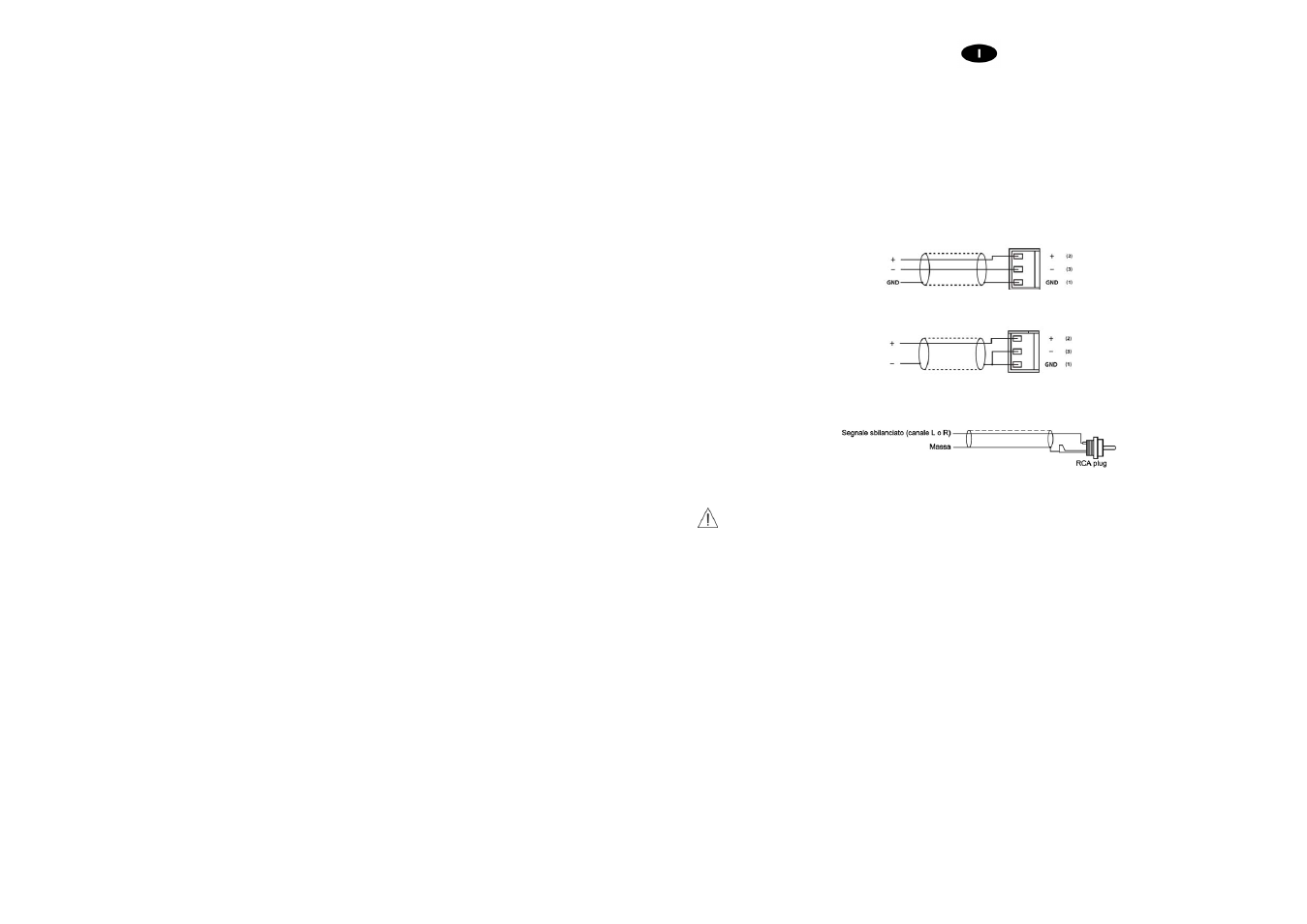

Connessione Bilanciata su morsetto EUROBLOC
Connessione Sbilanciata su morsetto EUROBLOC
Connessione RCA
2. Connessioni d’uscita
Attenzione
Per prevenire il rischio di contatto con scariche elettriche non toccare mai le uscite dell’amplificatore quando
esso è in funzione.
Per accedere ai morsetti di connessione degli altoparlanti (fig.2 rif.13) rimuovere il coperchio di protezione
svitando le rispettive viti.
LINEA AD IMPEDENZA COSTANTE
Per ottenere una linea a impedenza costante collegare i due terminali rispettivamente al morsetto COM e a
quello contrassegnato con il valore d’impedenza di linea desiderato (4, 8, 16Ω) (fig.2 rif.13).
• Al fine di garantire il massimo rendimento, l’impedenza totale degli altoparlanti collegati alla linea, deve
essere uguale all’impedenza dell’uscita dell’amplificatore.
• La somma della potenza degli altoparlanti non deve essere inferiore alla potenza di uscita
dell’amplificatore.
• Si consiglia di ridurre al minimo la lunghezza delle connessioni, in ogni caso, aumentare la sezione del
cavo in funzione della distanza coperta.
LINEA A TENSIONE COSTANTE
Per ottenere una linea a tensione costante (70 / 100 V), collegare i due terminali rispettivamente al morsetto
COM e a quello contrassegnato con il valore di tensione desiderato (fig.2 rif.13).
• Gli altoparlanti devono essere dotati di un trasformatore avente una tensione d’ingresso equivalente a
quella fornita dall’amplificatore
• La somma della potenza degli altoparlanti non deve superare la massima potenza di uscita
dell’amplificatore.
