8
4. INSTALLAZIONE
1. Connessioni d’ingresso
• CONNESSIONE MICROFONO/BASE MICROFONICA:
Qualunque tipo di microfono volete impiegare, utilizzate sempre un cavo schermato.
Riferendosi alla (fig.2 rif.4)
Settare il livello d’ingresso a livello MICRO, PIN1 a ON
Nota: se la base microfonica è attiva selezionare il livello LINEA
PIN1 a OFF
Per applicazioni tipo parlato si consiglia di settare il PIN3 su ON.
Nel caso di microfoni che necessitino di alimentazione Phantom posizionare il PIN4 a ON.
• CONNESSIONE D’INGRESSO LINE (CD, TUNE, ecc)
In caso di lunghe tratte utilizzare il cavo schermato.
Riferendosi alla (fig.2 rif.4), settare il livello d’ingresso a livello LINEA, PIN1 a OFF. Posizionare il PIN4 a
OFF (Alimentazione Phantom non attiva). Per applicazioni tipo parlato si consiglia di settare il PIN3 su ON.

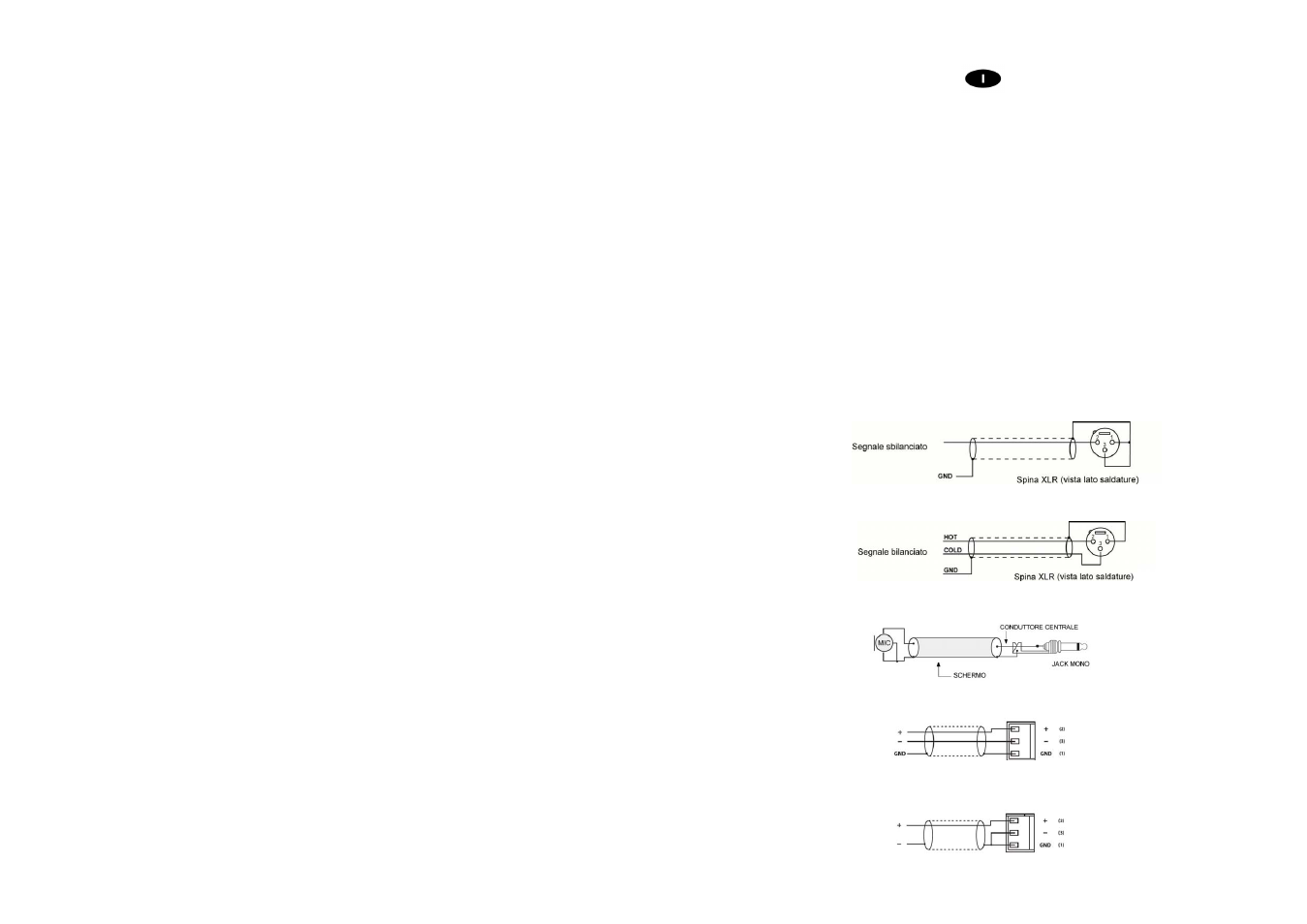

Per realizzare le possibili tipologie di collegamento riferirsi ai seguenti schemi:
Connessione di tipo sbilanciata:
Connessione di tipo bilanciata:
Connessione di tipo sbilanciato con jack mono
Connessione Bilanciata su morsetto EUROBLOC
Connessione Sbilanciata su morsetto EUROBLOC
