7
5. Ingresso INPUT5:
Esso prevede il collegamento di due sorgenti AUX (radio, cd, ecc.) mediante ingressi RCA o morsetto
estraibile eurobloc
Dip-switch:
PIN1 su ON = è abilitato l’ingresso AUX2
OFF = è abilitato l’ingresso AUX1
PIN2 su ON = sull’ingresso AUX selezionato non agisce nessuna
attenuazione
OFF = l’ingresso AUX selezionato è attenuato di 10 dB
PIN3 su ON = Il filtro passa alto è attivo sull’ingresso
OFF = Sull’ingresso non agisce nessun filtro
PIN4 su ON = La sensibilità d’ingresso è impostata a -10dbV
OFF = La sensibilità d’ingresso è impostata a 0dbu

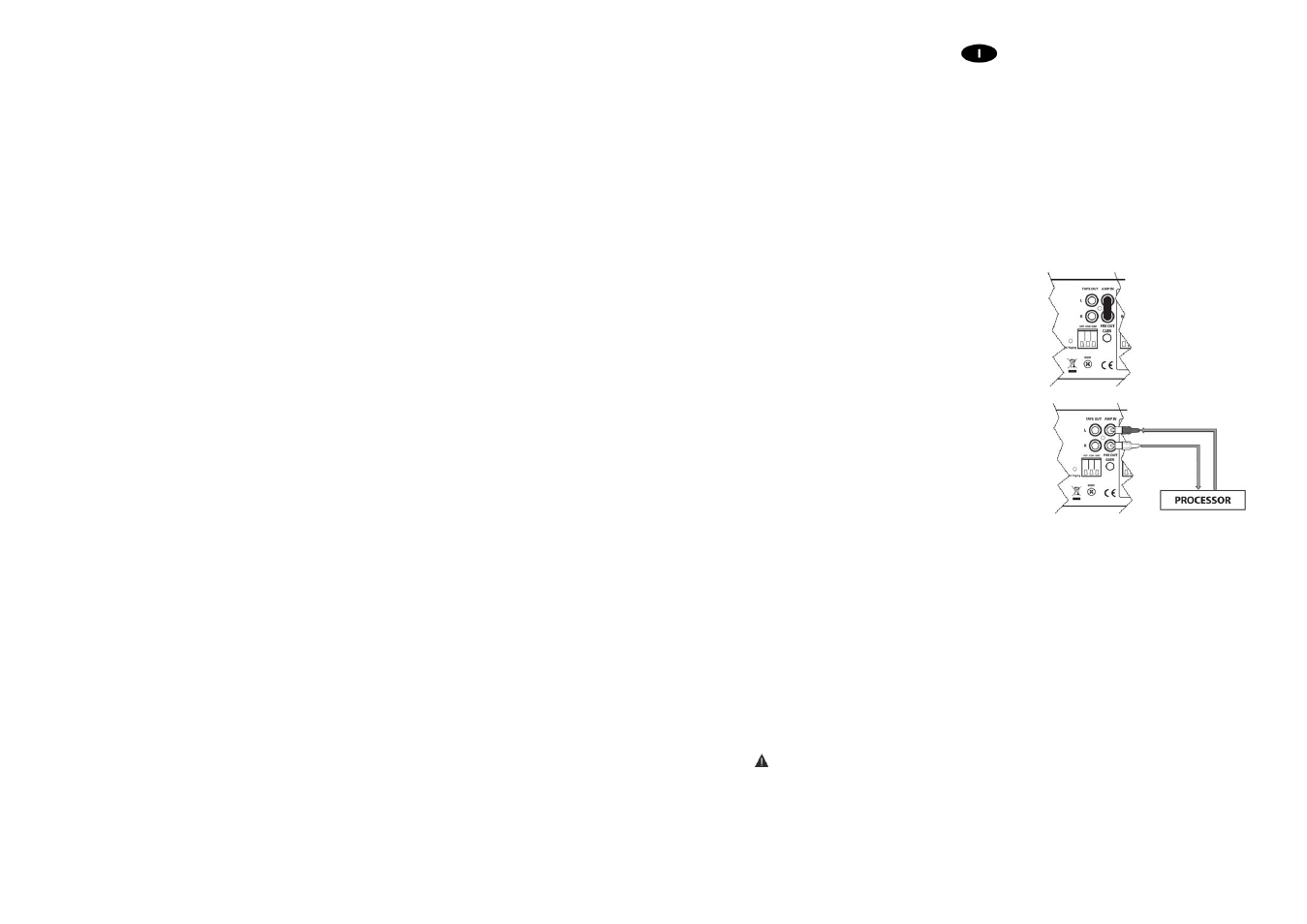

6. Ingresso AMP IN – Uscita PRE OUT
Di serie l’ingresso MAIN IN è collegato con l’uscita PRE
OUT con un ponticello.
E’ possibile ottenere un’ottimizzazione del segnale da
amplificare interponendo tra i due terminali un’unità
esterna (es. equalizzatore, processore ecc.).
Per il collegamento riferirsi alla figura.
7. Uscita TAPE OUT
8. Ingresso Antenna AM a loop
9. Ingresso Antenna FM
10. Morsetti attivazione funzione priorità
Quando i terminali PRIORITY e COM vengono cortocircuitati, gli ingressi INPUT2 INPUT3, INPUT4 e
INPUT5 si attenuano automaticamente lasciando la priorità di segnale all’ingresso INPUT1.
11. Morsetti SIREN
Fintanto che, i due morsetti restano cortocircuitati, in uscita viene generato un tono sirena con priorità su
tutti gli altri segnali ed il suo volume è regolato dal controllo MASTER.
12. Ingresso TEL.PAGING
Consente di collegare un segnale audio (bilanciato o sbilanciato) ad alto livello (600 Ω ) proveniente dalla
centrale telefonica. Il livello del segnale può essere regolato tramite il trimmer GAIN.
La morsettiera fissa e il morsetto estraibile eurobloc sono in parallelo.
13. Morsettiera di uscita linea altoparlanti
Questi morsetti sono utilizzati per il collegamento dei diffusori a 4 Ω, 8Ω, 16Ω, 50 V, 70 V e 100 V
14. Vite per eventuale messa a terra
Permette la messa a terra delle parti meccaniche dell’unità qualora la presa di corrente non sia provvista
del “polo di terra”.
Attenzione La connessione deve essere effettuata da personale qualificato.
15. Gain
Regola il livello dell’ingresso TEL.
16. Priorità su Ingresso1
Rimuovere il ponticello metallico per togliere la funzione di priorità all’ingresso
Nota: anche con il ponticello inserito Input 1 non ha priorità su TEL PAGING.
