7
APPENDICE

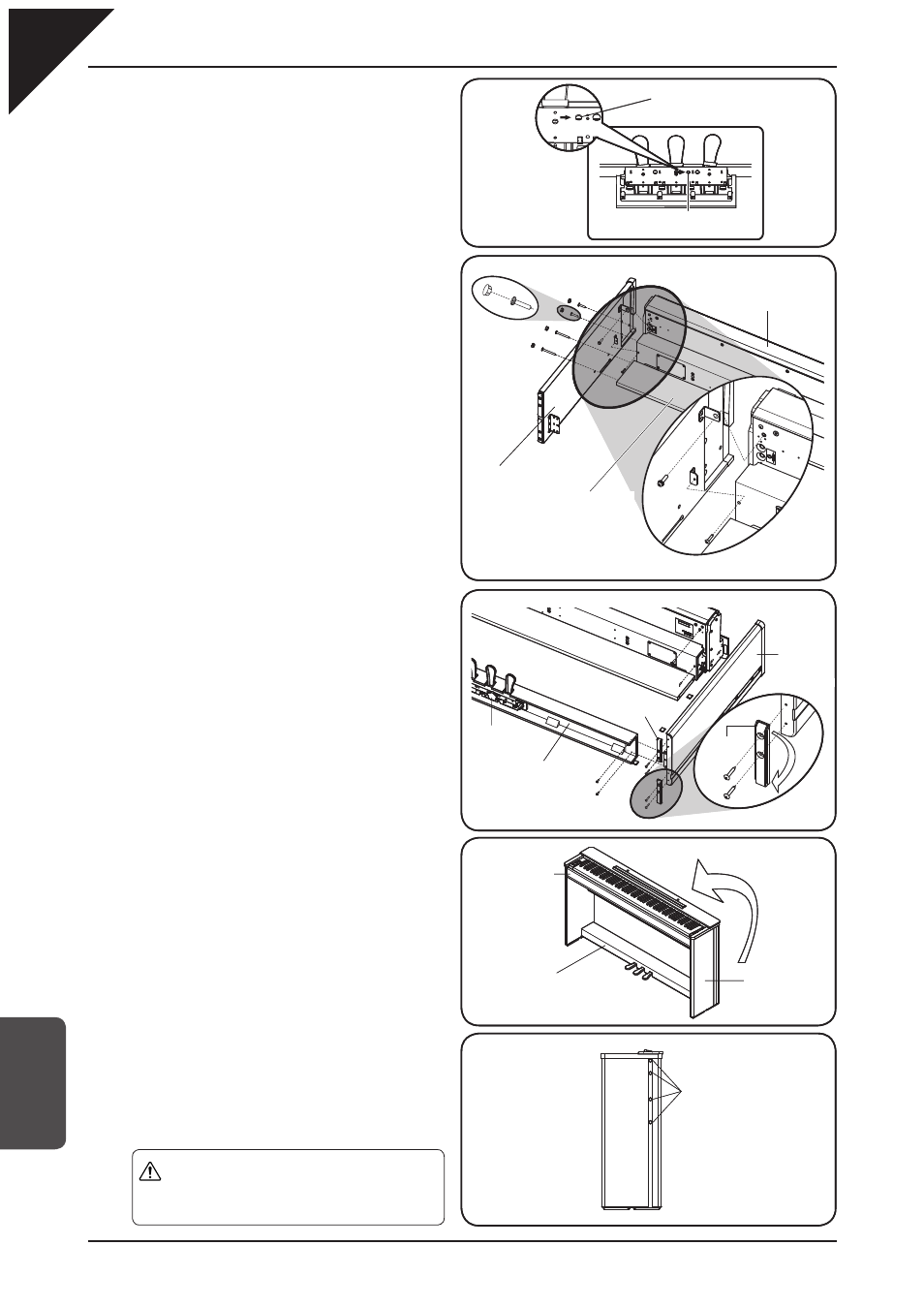

1. Inserire il regolatore ( j ) per circa 1 cm nella
parte inferiore della pedaliera (C).
Svolgere ed estendere il cavo di connessione
dei pedali fi ssato alla base della pedaliera.
2. Appoggiare l’unità principale (A) sul
pavimento con il lato posteriore verso il
basso.
3. Posizionare i pannelli laterali sinistro e
destro (D) a fi anco dell'unità principale (A),
come mostrato nell’illustrazione.
4. Unire i pannelli laterali (D) all'unità principale
(A) con quattro viti 6x30 (p), due viti 6x25 (n)
e due viti 4x20 (m), come mostrato in fi gura.
Serrare le viti in modo approssimativo,
lasciando una tolleranza di circa 1-2 mm.
Assicurarsi di utilizzare correttamente i
pannelli laterali per il lato sinistro e per
quello destro.
5. Unire il pannello posteriore (B) allo strumento
parzialmente assemblato con quattro viti
6x60 (q).
6. Unire la pedaliera (C ) ai pannelli laterali con
quattro viti 4x16 (k).
7 Se lo strumento dovrà essere posizionato
lontano da un muro di sostegno, rimuovere,
riposizionare, quindi ricollegare il regolatore
di equilibrio dei piedi situato nella parte
inferiore di entrambi i pannelli laterali (D) per
migliorare la stabilità.
8. Posizionate verticalmente lo strumento.
Serrare tutte le viti non completamente
fi ssate, assicurando che l’unità principale
(A), la pedaliera (C) e i pannelli laterali (D)
siano a stretto contatto, e che non ci siano
grandi divari tra le parti assemblate.
9. Coprire I fori delle viti sui pannelli laterali
utilizzando 8 cappucci (o).
Avvertenze
 Assicurarsi che i bambini
piccoli non tentino di togliere
e inghiottire i copriviti.
Foro del regolatore
(parte inferiore della pedaliera)
Foro del regolatore
Foro del regolatore
(parte inferiore della pedaliera)
Foro del regolatore
Parte frontale
Parte posteriore
Pannelli laterali
(D)
Unità principale (A)
(p)
Pannello posteriore (B)
(p)
(o)
(o)
(n)
(m)
(q)
(o)
Parte frontale
Parte posteriore
Pannelli laterali
(D)
Unità principale (A)
(p)
Pannello posteriore (B)
(p)
(o)
(o)
(n)
(m)
(q)
(o)
Regolatore
(j)
Pannelli
laterali (D)
(m)
Pedaliera (C)
(n)
Regolatore di
equilibrio
(k)
Regolatore
di equilibrio
Pannello posteriore (B)
Parte frontale
Parte posteriore
Regolatore
(j)
Pannelli
laterali (D)
(m)
Pedaliera (C)
(n)
Regolatore di
equilibrio
(k)
Regolatore
di equilibrio
Pannello posteriore (B)
Parte frontale
Parte posteriore
Pedaliera (C) Pannelli laterali
(D)
Unità principale ( A)
Pedaliera (C) Pannelli laterali
(D)
Unità principale ( A)
Copriviti (o) Copriviti (o)
