2) ISTRUZIONI DI ASSEMBLAGGIO
Avvertenze  Leggere molto attentamente questa sezione prima di apprestarsi al montaggio del CL36 e tenere
presente che necessitano due o più persone per effettuare questa operazione.
 In caso di spostamento del pianoforte digitale CL36, prestare attenzione che le dita non vengano
imprigionate nello strumento e che quest’ultimo non cada sui piedi.
Prima di procedere all’assemblaggio, assicurarsi che tutti I componenti siano presenti.
Per assemblare lo strumento sarà necessario anche un cacciavite a croce (non incluso).
Per evitare graffi durante il montaggio, si consiglia di coprire il pavimento con un asciugamano o una coperta.

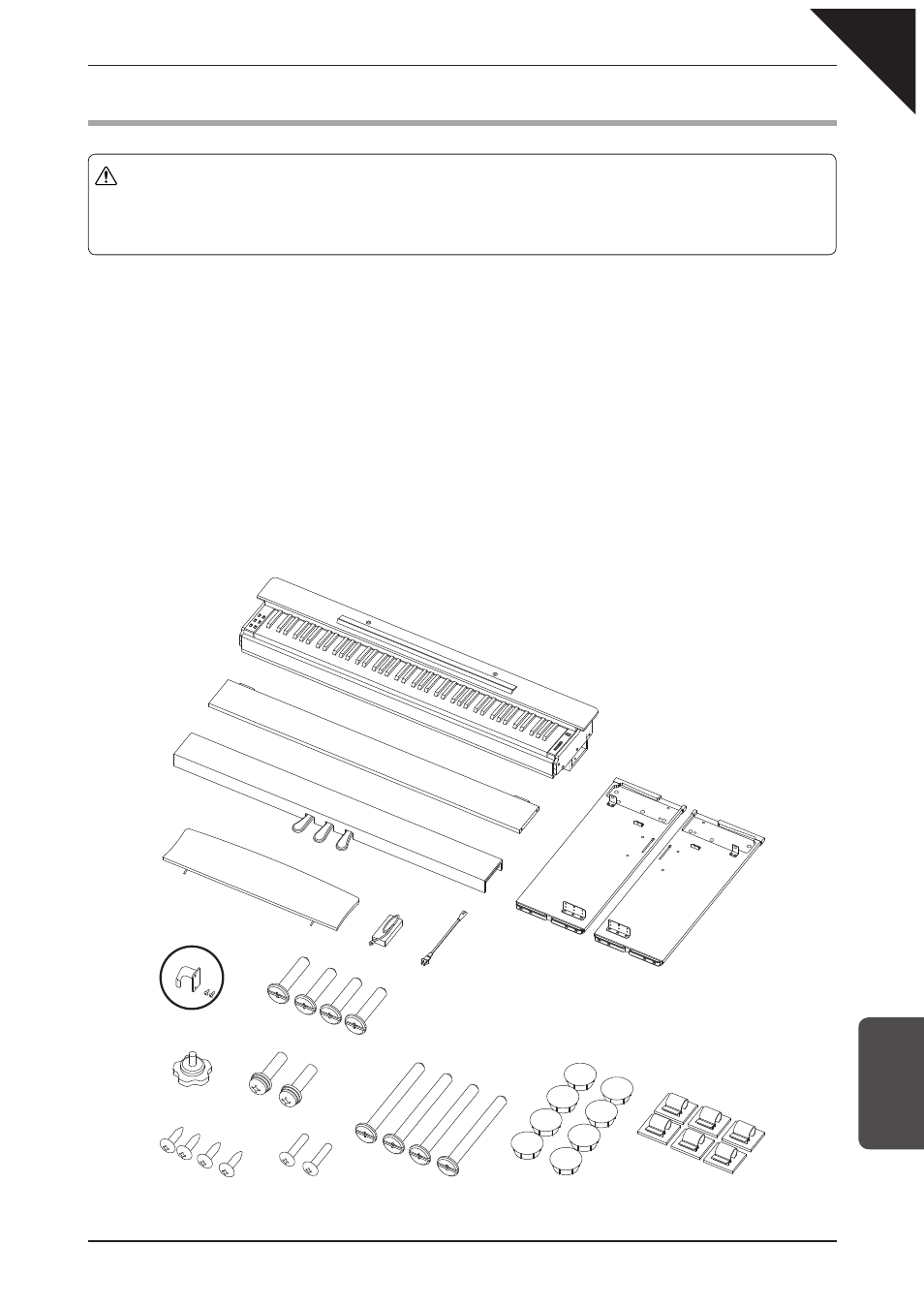

 COMPONENTI
Unità principale (A) ............................ 1 pz. Pannello posteriore (B) ...................... 1 pz.
Pedaliera (C) ..................................... 1 pz. Pannelli laterali (Sinistro/Destro) (D) ... 2 pz.
Leggio (E) .......................................... 1 pz. Adattatore AC (F) .............................. 1 pz.
Cavo elettrico (G) .............................. 1 pz. Set di Gancio Cuffi a (h) ..................... 1 pz.
Regolatore ( j ) .................................... 1 pz. Viti (k) (4x16) ..................................... 4 pz.
Viti (m) (4x20) .................................... 2 pz. Viti (n) (6x25) ..................................... 2 pz.
Copriviti (o) ........................................ 8 pz. Viti (p) (6x30) ..................................... 4 pz.
Viti (q) (6x60) ..................................... 4 pz. Morsetto (r) ........................................ 6 pz.
(A)
(D)
(B)
(C)
(E)
(m)
(F)
(G)
Sinistro
Destro
(k)
(n)
(p)
(j)
(q)
(h)
(r)
(o)
