MONTAGGIO DELLA TORCIA
powermax
65/85 Manuale dell’operatore
3-21
3
4
12
13
14
5
6

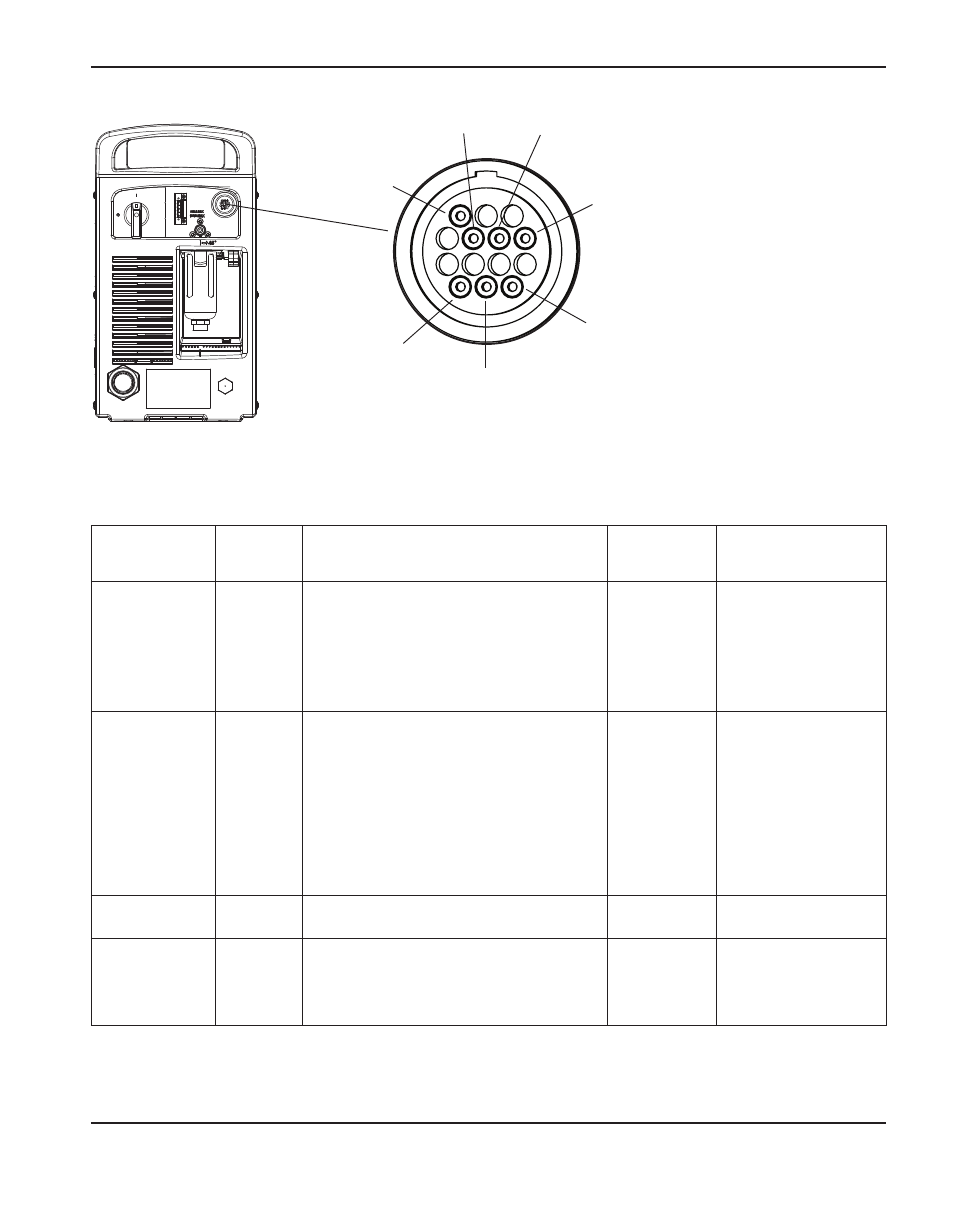

Per collegare il Powermax65 o il Powermax85 a un controller altezza torcia o a un controller CNC
con un cavo di interfaccia macchina, vedere la seguente tabella.
Segnale Tipo Note Prese
connettori
Fili per cavi
esterni
Start
(avvio plasma)
Ingresso Generalmente aperto.
Tensione di circuito aperto da
18 VCC su terminali START (avvio).
Per l’attivazione è necessaria una
chiusura di contatto isolato.
3, 4 Verde, nero
Trasferimento
(avvio
movimento
macchina)
Uscita Generalmente aperto. Chiusura
di contatto isolato durante il
trasferimento dell’arco.
120 VCA/1 A massimo sul relè
dell’interfaccia macchina o sul
dispositivo di commutazione (fornito
dal cliente).
12, 14 Rosso, nero
Terra Terra 13
Partitore
di tensione
Uscita Segnale dell’arco partizionato di
20:1, 21,1:1, 30:1, 40:1, 50:1
(fornisce un massimo di 18 V).
5 (-), 6 (+) Nero (-), bianco (+)
