MONTAGGIO DELLA TORCIA
3-10 powermax
65/85 Manuale dell’operatore
7. Scollegare il connettore a filo per il sensore del cappuccio.
8. Utilizzare un cacciavite con taglio a croce n. 2 per rimuovere la vite che assicura il filo pilota
della torcia al corpo torcia.
9. Utilizzare chiavi da 1/4 poll. e da 3/8 poll., o chiavi inglesi, per allentare il dado che assicura
la linea di alimentazione del gas al cavo torcia. Riporre il corpo torcia da un lato.
10. Far scorrere l’accoppiatore e il manicotto di posizionamento fuori dalla parte anteriore
del corpo torcia.
11. Far scorrere l’accoppiatore sul cavo torcia.
12. Ricollegare la linea del gas al cavo torcia.
13. Ricollegare il filo pilota della torcia al corpo torcia usando la vite.
14. Ricollegare il connettore a filo del sensore del cappuccio.
15. Far scorrere il manicotto di supporto sulla parte anteriore del corpo torcia. Allineare l’intaglio
nella parte anteriore del manicotto di supporto (accanto a uno dei tre buchi delle viti) con
lo stantuffo del sensore del cappuccio nel corpo torcia.
16. Collegare il manicotto di supporto al corpo torcia usando le tre viti.
17. Avvitare l’accoppiatore nel manicotto di supporto.
18. Avvitare il dado del pressacavo nell’accoppiatore.
19. Avvitare il corpo del pressacavo nel dado del pressacavo.

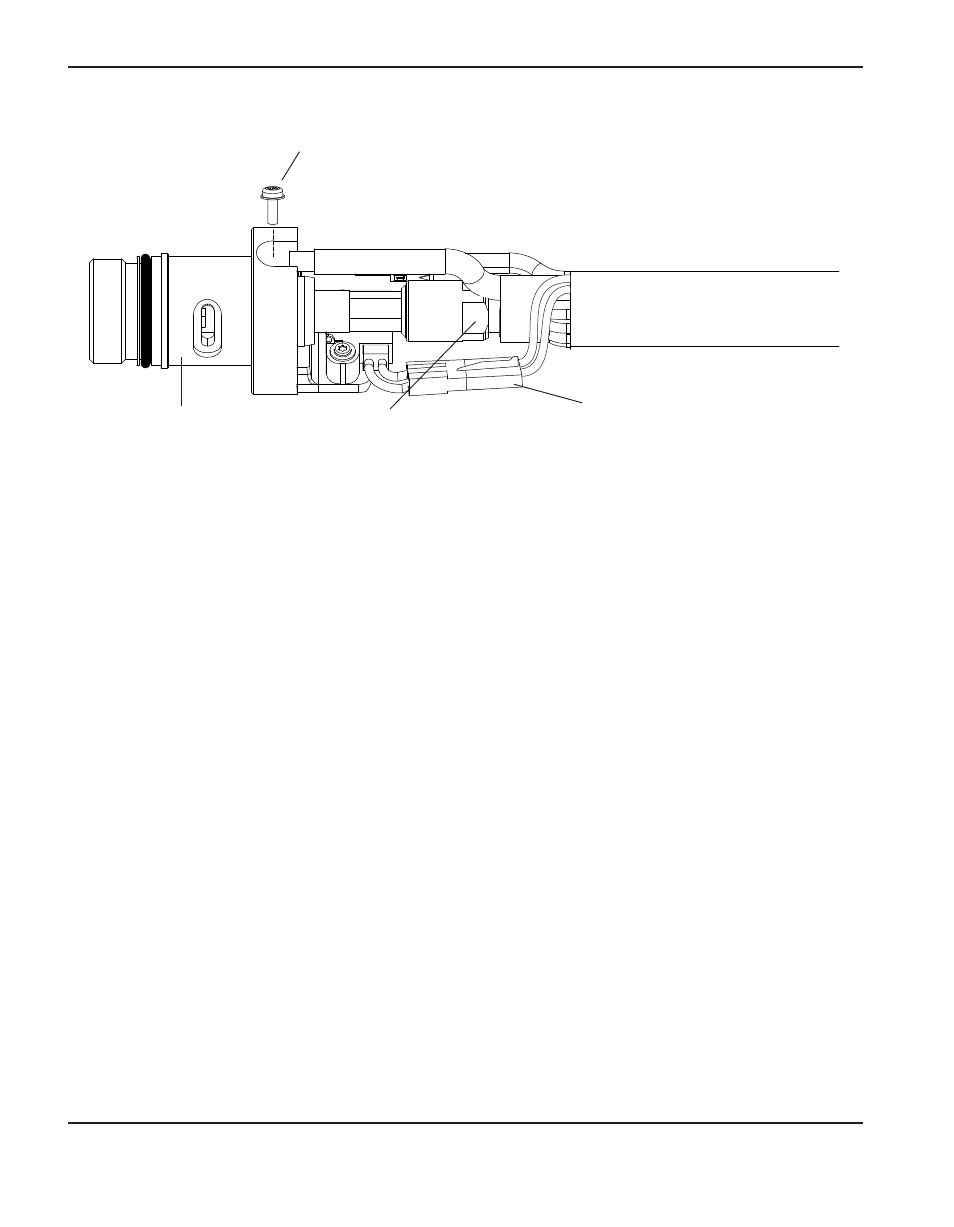

Collegamento della linea
di alimentazione del gas
Testa della torcia
Vite terminale
filo pilota
Connettore a filo per il
sensore del cappuccio
