7
Dati tecnici
Importante

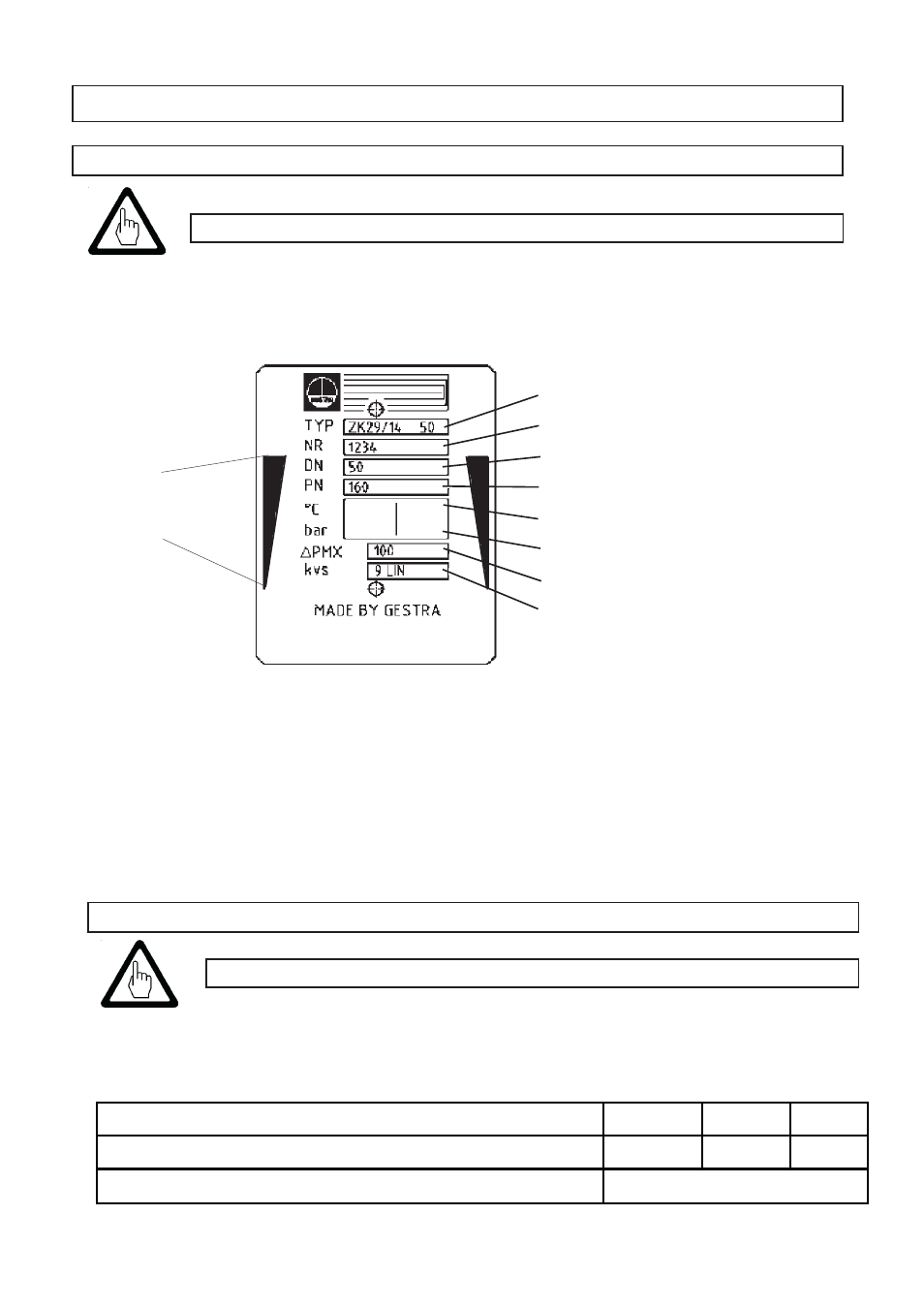

I dati tecnici della valvola ZK 29 sono riportati sull atarghetta dati come sotto
riportata.
Posizione valvola Targhetta Dati
Aperta
Chiusa
Tipo e diametro nominale corpo
Numero di serie
Diametro nominale connessioni [DN]
Pressione massima [bar]
Temperatura massima [°C] )
1
Pressione massima [bar] 1 )
Pressione differenziale [bar] ) 2
Valore Kv e caratteristica curva
1 ) Se non viene specificato un valore di pressione sulla targhetta, la massima pressione
è quella associata alla temperatura massima del fluido.
Esempio:
°C 300 | 530
bar 100 | 38
2 ) La pressione differenziale è definita come differenza tra la pressione d'ingresso e
la pressione d'uscita.
I dati contenuti nella targhetta soddisfano la normativa EN 19.
Rapporto Pressione/Temperatura
I valori massimi di Pressione/Temperatura sono indicati sul manuale di
istruzioni. Per eventuali discrepanze i valori corretti sono quelli riportati
sulla targhetta dati.
Pressione massima PMA [bar] 160 100 62
Temperatura massima d'ingresso TMA [°C] 300 510 530
Pressione differenziale massima DPMX [bar] 100
(continua)
