6
(continua)
Funzionamento
Tutte le valvole sono equipaggiate con otturatore/sede ad ugelli radiali ZK â.
Questo particolare gruppo è composto da vari cilindri coassiali ognuno dei quali forato con
alcuni fori radiali. Ruotando opportunamente i cilindri i fori creano molti orifizi in parallelo
attraverso i quali il fluido si espande riducendo così l'effetto di erosione.
Il controllo del flusso attraverso la valvola è ottenuto tramite l'otturatore che scorre central-
mente. In funzione della sua posizione i vari orifizi vengono aperti parzialmente o totalmente
facendo variare così la portata.
La caduta di pressione totale viene ripartita sui diversi orifizi deviando il flusso totale
in tanti piccoli flussi. Viene così ridotta usura e rumorosità.

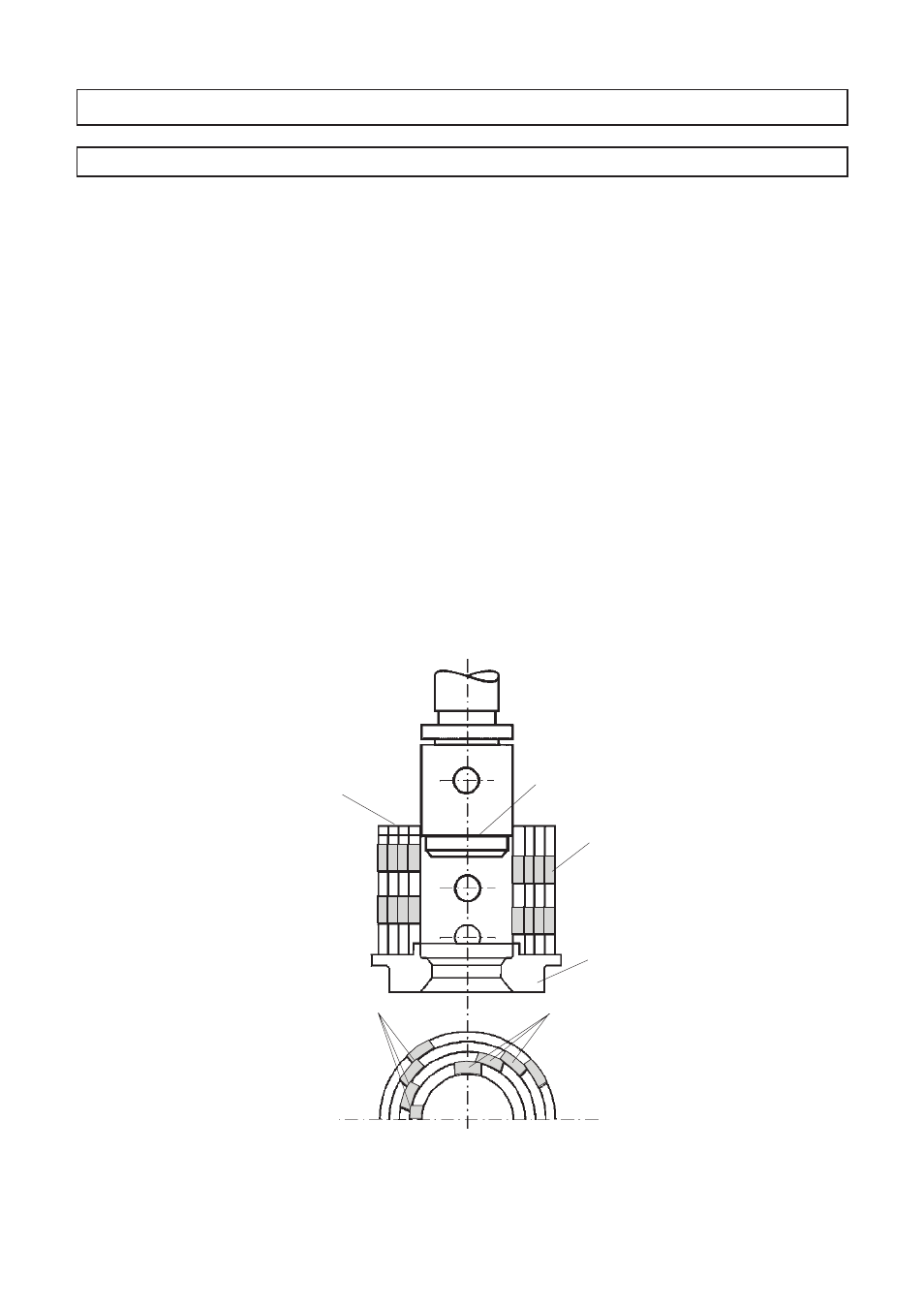

Valvola di regolazione ZK 29: sezione del gruppo sede/otturatore
Note tecniche
Sull'otturatore è ricavata una parte (otturatore secondario) che provvede alla prechiusura
della valvola prima che sede ed otturatore entrino in perfetto contatto.
Con questo espediente si ottiene una lunga durata delle due superfici di tenuta.
Per effetto delle espansioni multiple il salto di pressione nella zona di sede e otturatore
risulta ridotta minimizzando i problemi di usura.
Otturatore
secondario
Fori dei cilindri
coassiali (visti
non ancora ruotati
assialmente)
Anello sede
Cilindri
Punti di
passaggio
Camere di espansione
(cilindri ruotati)
