5
Tenuta meccanica MW-200 - Istruzioni d‘installazione
2.8 Serrare le viti nel collare della manica in modo uniforme utilizzando una chiave esa­
gonale.
2.9 Rimuovere i dispositivi di regolazione. Conservare i dispositivi di regolazione e i
sistemi di attacco per l’eventuale utilizzo futuro.
3.0 Alimentazione liquido di barriera
La tenuta MW­200 è stata progettata per funzionare con un fluido di barriera,
immesso nella camera della tenuta a una pressione costante di 25 psig (2 bar) al di
sopra della pressione massima del recipiente. Può essere richiesta dell’acqua di raf­
freddamento per raffreddare la camera della tenuta. Il fluido di barriera deve essere
compatibile con il fluido di processo. Il fluido di barriera da utilizzare, la pressione
massima del recipiente, la velocità dell’albero, la temperatura, le apparecchiature e la
dimensione dell’albero dovranno essere specificati al momento dell’ordinazione della
tenuta. Non tentare di usare questa tenuta in condizioni diverse da quelle indicate,
senza aver prima consultato Flowserve.
4.0 Istruzioni per il piping della tenuta MW-200
4.1 Installare le tubazioni di collegamento per il fluido di barriera in corrispondenza
dei fori della cartuccia. Si consiglia di utilizzare un serbatoio di alimentazione dotato
di una sorgente di pressione e di un manometro di controllo. Se necessario, installare
tubazioni per l’acqua di raffreddamento. Vedere Figura 2.
4.2 I cuscinetti (opzionali) sono stati pre­lubrificati durante il montaggio della tenuta.

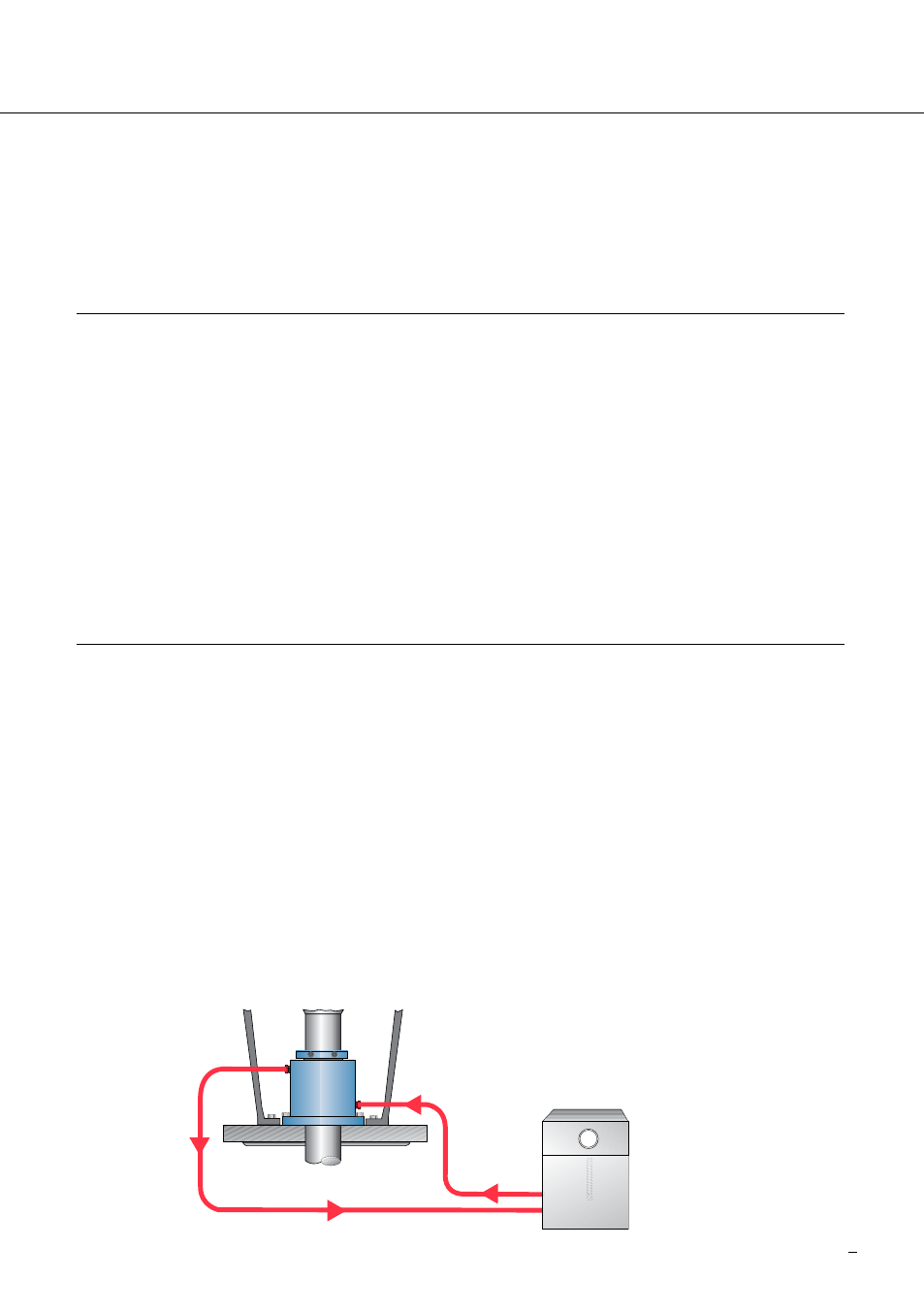

Schema 54 - Circolazione forzata
Uscita
buffer
Ingresso buffer
Circolatore
Raccomandazioni per il piping di tenute doppie lubrificate dal liquido
Figura 2
