3
Tenuta meccanica MW-200 - Istruzioni d‘installazione
1.10 Eseguire un’eventuale prova di pressione sulla tenuta doppia a cartuccia prima
di procedere all’installazione, utilizzando azoto secco filtrato o aria strumenti.
Consultare Flowserve, Flow Solutions per i limiti di accettabilità dei tassi di perdita
gas previsti per questa tenuta meccanica.
Attenzione: La pressione massima di collaudo è 50 (3,5 bar) psi

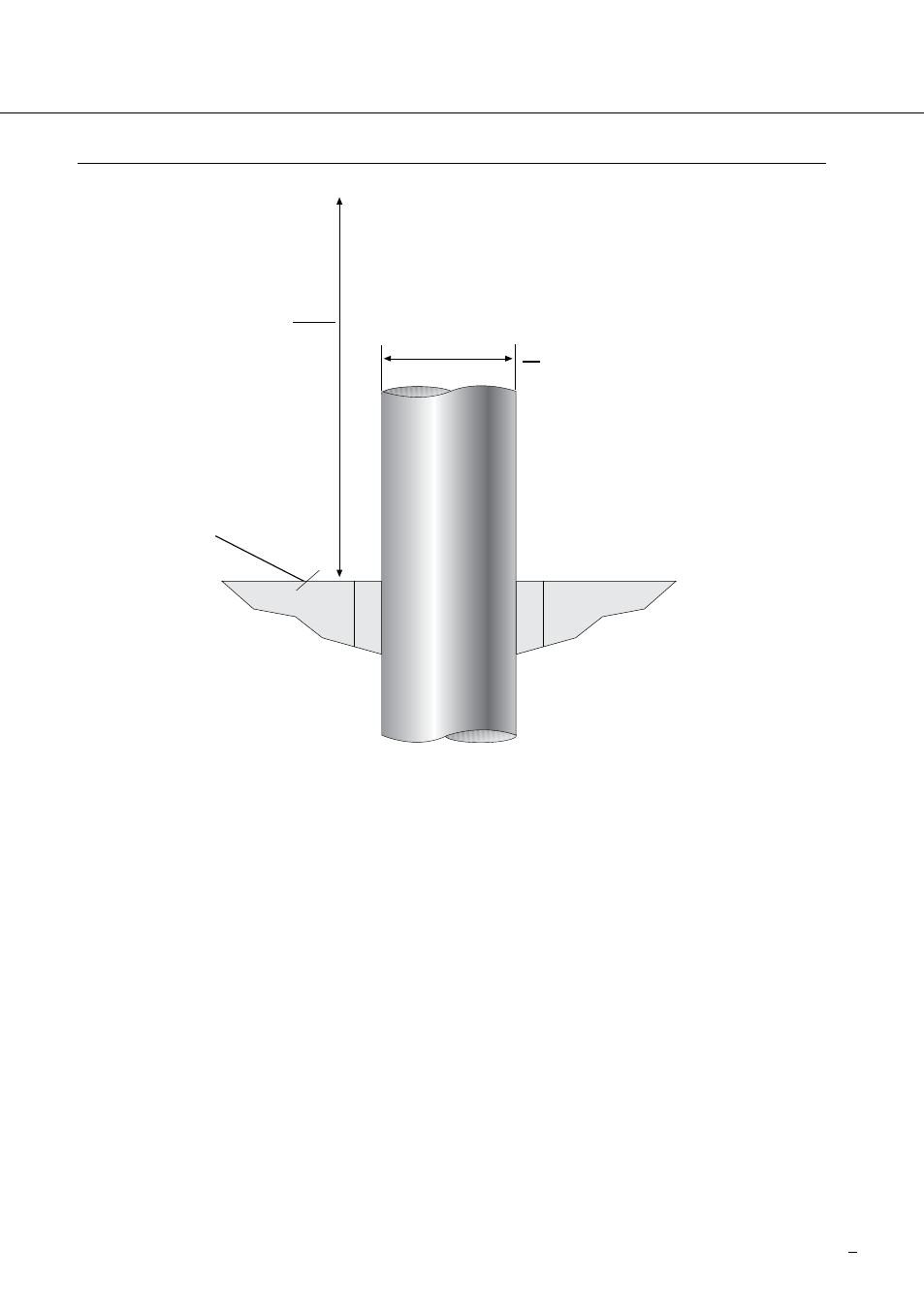

Requisiti albero e flangia del miscelatore/agitatore
Figura 1
Fino alla prima ostruzione
(vedere il disegno d‘assieme)
FLa faccia della flangia del
recipiente deve essere perpen­
dicolare all‘asse dell‘albero entro
0,010 pollici (0,25 mm) FIM
con finitura superficiale di
√ 63 μpollici (1,6 micron) Ra
o migliore
• Cuscinetti, motrice e giunti di accoppiamento devono essere in buone condizioni
• Movimento massimo albero verticale (gioco assiale) = 0,024 pollici (0,61 mm) FIM
• Deviazione massima di concentricità per la flangia statica del recipiente = 0,020 pollici (0,50 mm) FIM
• Deviazione massima di perpendicolarità tra flangia statica del recipiente e albero = 0,010 pollici (0,25 mm) FIM
• Deformazione dinamica massima dell‘albero = 0,125 pollici (3 mm) FIM
La tenuta MW­200 può prevedere un cuscinetto radiale opzionale all‘interno della cartuccia per prevenire
l‘eccessiva oscillazione radiale (run­out) o spostamento dell‘albero.
Il diametro esterno dell‘albero deve
essere di +0,001 pollici (+0,025 mm)
­0,001 (­0,025 mm) con una finitura
superficiale di √ 32 μpollici (0,8 micron)
Ra o migliore
