15 CIPPATRICE/SMINUZZATRICE DA 3 POLLICI
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIma DI IsPeZIoNaRe La maCChINa o eFFettUaRvI LavoRI DI maNUteNZIoNe, sPeGNeRe L’aLImeNtaZIoNe e assICURaRsI
Che tUtte Le PaRtI moBILI sIaNo ComPLetameNte FeRme.
AvvErTENzA
sono disponibili diverse soluzioni di schermi di protezione in
dimensioni diverse. Uno schermo di protezione di dimensione
diversa produce trucioli di dimensione diversa. Per sostituire
lo schermo di protezione, procedere come segue:
sollevare lo sportello 1. / protezione di scarico per accedere
allo schermo di protezione.
Rimuovere il bullone e il dado da 5/16" x 7/8", fissando lo
2.
schermo di protezione al telaio (figura 5.3).
estrarre lo schermo di protezione dal fondo e ribaltarlo.
3.
Pulire eventuali residui o detriti dall’area dello schermo. 4.
Inserire la parte superiore dello schermo sostitutivo 5.
nell'incavo della cippatrice e premere il fondo dello
schermo verso l'interno in modo che i fori per i bulloni
siano allineati.
Installare il bullone con la parte inferiore verso l’alto
6.
attraverso il telaio e lo schermo, inserire il dado e serrare
con il serraggio specificato.
5.8 SOSTITuzIONE dELLO SChErMO dI
prOTEzIONE
BULLONE DA
5/16" X 7/8" SCHERMO DI
PROTEZIONE
DADO 5/16"
PERICOLO
COLTELLI AFFILATI,
RESTARE LONTANI!

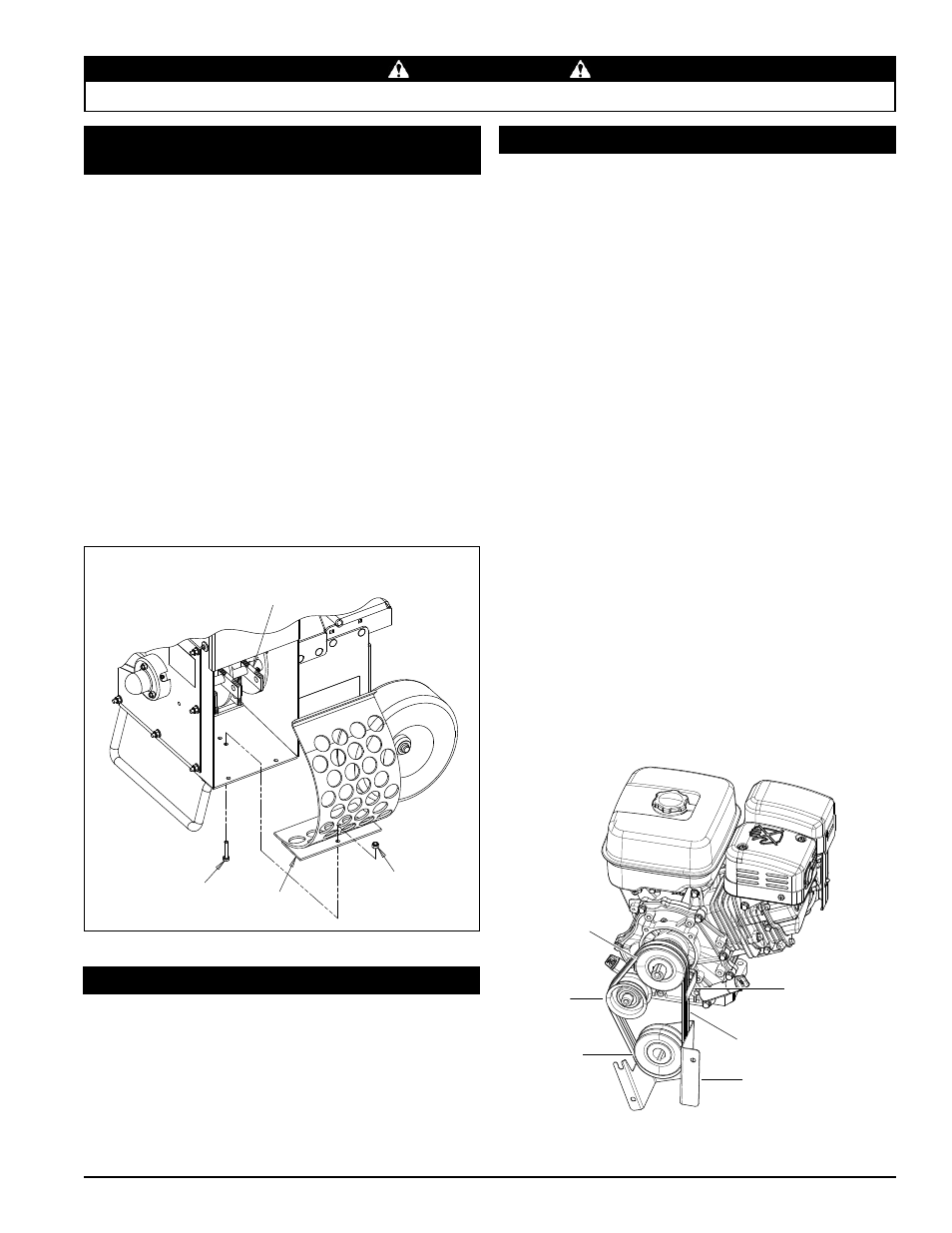

Figura 5.3 – Sostituire lo schermo di protezione
Le scorricinghie consentono di disinnestare la cippatrice/
sminuzzatrice.
se sorgono problemi nell’innesto e disinnesto dell’unità,
seguire le istruzioni sotto. Le seguenti distruzioni consentono
anche di regolare la protezione della cinghia inferiore.
Rimuovere lo schermo superiore per accedere alla 1.
cinghia e alle pulegge.
allentare le viti di fermo e allineare, utilizzando un regolo,
2.
la puleggia del motore con la puleggia folle e la puleggia
del rotore con la puleggia del motore. serrare tutte le viti
di fermo.
Innestare la frizione con la cinghia al proprio posto e
3.
controllare l’innesto folle. La puleggia folle deve colpire la
cinghia al centro della puleggia. tutte le pulegge devono
essere perfettamente allineate. serrare le viti di fermo
della puleggia a 18,1 Nm.
se la puleggia folle non resta allineata con le pulegge
4.
del motore e del rotore, potrebbe essere necessario
riposizionare i cuscinetti della staffa folle.
Ci dovrebbe essere un gioco di 1/8" tra la cinghia e la
5.
protezione della cinghia inferiore quando viene innestata
la frizione. Regolare allentando i bulloni di montaggio e
riposizionando la guida. Riserrare i bulloni di montaggio.
Reinstallare lo schermo superiore.
6.
Controllare l'allineamento della protezione della 7.
cinghia inferiore con una cartolina, dalla parte inferiore
(figura 5.4). a frizione innestata, ci dovrebbe essere
sufficiente spazio tra la cinghia e il lato della protezione
da far scorrere la cartolina lungo la cinghia. a frizione
disinnestata, la cartolina non dovrebbe poter scorrere.
Regolare se necesario.
Figura 5.4 – Regolazione dello scorricinghie
Rimuovere il bullone fissando lo schermo di protezione al 1.
telaio e rimuovere lo schermo della sminuzzatrice.
Pulire i detriti accumulatisi nell'area e nel tubo di scarico
2.
della cippatrice e/o del rotore della sminuzzatrice.
Ruotare con le mani il rotore per verificare che sia libero
di ruotare.
Installre lo schermo di scarico e il bullone di ritenuta.
3.
5.9 puLIzIA dI uN rOTOrE INTASATO
5.10 rEGOLAzIONI dELLO SCOrrICINGhIE
CINGHIA
PROTEGGICINGHIA
INFERIORE
PULEGGIA
DEL MOTORE
PULEGGIA
FOLLE
PULEGGIA
DEL ROTORE
SCORRICHINGHIA
SUPERIORE
