Echo Bear Cat SC3305 - Manuale (Pagina 10)

6 CIPPATRICE/SMINUZZATRICE DA 3 POLLICI
sezione
ASSEMbLAGGIO
2
AvvErTENzA
se bulloni o dadi cadono nella macchina, assicurarsi
di rimuoverli prima di avviare la macchina. Rimuovere
gli oggetti dall’area di taglio, staccando lo schermo di
protezione.
Rimuovere la cippatrice/sminuzzatrice e il gruppo della 1.
tramoggia dalla confezione e dal pallet di consegna.
Installare quattro bulloni da 8 X 19 mm in modo che
2.
la testa del bullone si trovi all’interno della tramoggia.
serrare i bulloni con dadi autobloccanti da 8 mm e
rondelle piatte da 19 mm
Montare il gruppo tramoggia sul telaio in modo che il 1.
telaio si trovi al di sopra del motore e che l’apertura sia
rivolta verso il canale della cippatrice.
Installare dodici bulloni da 8 X 19 mm in modo che la
2.
testa del bullone sia all’interno della tramoggia. serrare i
bulloni con rondelle piatte da 8 mm e dadi autobloccanti
da 8 mm.
NoN DIsPoNIBILe sU tUttI I moDeLLI
Collocare l’estensione del canale della cippatrice sul 1.
canale. allineare i quattro fori presenti sul fondo della
prolunga e nella parte superiore del canale.
Installare quattro bulloni da 8 X 19 mm in modo che
2.
la testa del bullone si trovi all’interno del canale della
cippatrice. serrare i bulloni con dadi da 8 mm. serrare
il dado finché non aderisce all’estensione del canale.
NoN DIsPoNIBILe sU tUttI I moDeLLI
Posizionare il gruppo di scarico sulla cippatrice. I fori 1.
dell’assemblaggio dovrebbero essere allineati ai fori della
cippatrice.
Fissare la parte superiore del gruppo di scarico utilizzando
2.
un bullone da 8 mm x 19,5 cm (porta stretta) o un bullone
da 8 mm x 25 cm (porta larga) e dadi da 8 mm. serrare alla
coppia corretta.
Fissare il fondo del gruppo di scarico utilizzando due bulloni
3.
da 8 mm x 19 mm e dadi da 8 mm. La testa del bullone
dovrà trovarsi all’interno del gruppo di scarico. serrare alla
coppia corretta.
2.1 INSTALLAzIONE dELL’IMpuGNATurA
2.2 INSTALLAzIONE dELLA TrAMOGGIA
2.3 INSTALLAzIONE dELL’ESTENSIONE
dEL CANALE dELLA CIppATrICE
2.4 INSTALLAzIONE dEL GruppO dI
SCArICO

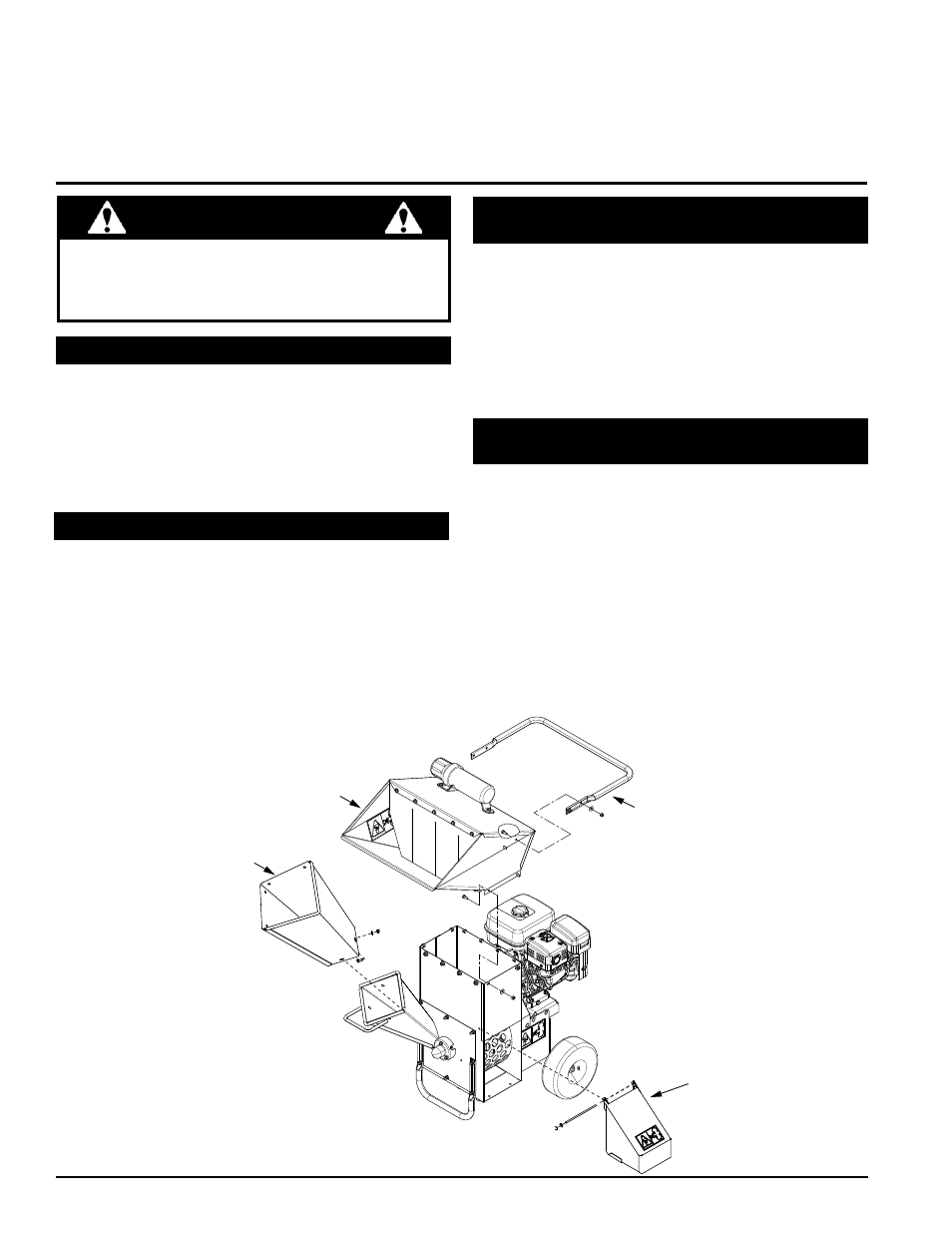

IMPUGNATURA
TRAMOGGIA
ESTENSIONE
DELLA CIPPATRICE
(SE DISPONIBILE)
GRUPPO DI
SCARICO
(SE DISPONIBILE)
