14 CIPPATRICE/SMINUZZATRICE DA 3 POLLICI
ASSISTENZA E MANUTENZIONE
PRIma DI IsPeZIoNaRe La maCChINa o eFFettUaRvI LavoRI DI maNUteNZIoNe, sPeGNeRe L’aLImeNtaZIoNe e assICURaRsI
Che tUtte Le PaRtI moBILI sIaNo ComPLetameNte FeRme.
AvvErTENzA
Collocare una lama sul rotore e fissarla con due bulloni 1.
da 8 mm x 3,8 cm. serrare a 3,4 m-kg. Ripetere per la
seconda lama.
Fissare lo schermo della sminuzzatrice alla macchina con
2.
un bullone da 8 mm x 2,2 cm e un dado autobloccante.
abbassare lo sportello/
3. protezione di scarico alla
posizione operativa normale. Per i modelli "s", reinstallare
il gruppo di scarico.
5.5 INSTALLAzIONE dELLE LAME
5.6 rEGOLAzIONE dELL’INCudINE
dELLA CIppATrICE
Le lame di cippatura devono colpire l’incudine da 1,5 a 3 mm.
Controllare il gioco ogni 8 ore di funzionamento e regolare se
necessario.
Per regolare l’incudine:
Rimuovere il cappuccio terminale e lo schermo superiore 1.
dell’asta del rotore.
allentare le viti di fermo che tengono i collari di blocco sul
2.
lato del canale e i cuscinetti sul lato del motore (Figura
5.2).
Utilizzare un punzone e un martello per spingere i collari
3.
di blocco nella direzione opposta a quella di rotazione
normale. Sul cuscinetto sul lato del canale, spingere
il punzone in una rotazione in senso orario.Sul
cuscinetto sul lato del motore, spingere il punzone
in una rotazione in senso antiorario.
Utilizzando un mazzuolo di gomma, spingere l’estremità
4.
dell’asta del rotore per ottenere un gioco da 1,5 a 3 mm.
Ruotare il rotore e controllare il gioco su tutte le lame di
cippatura.
Una volta impostato il gioco, i collari di blocco devono
5.
essere sostituiti e serrati nuovamente. Utilizzando un
punzone e un martello, spingere i collari di blocco in
direzzione della rotazione dell’asta (in senso orario sul
cuscinetto sul lato del motore e in senso antiorario sul
cuscinetto sul lato del canale) e fissarli con un colpo del
martello. serrare le viti di fermo del collare di blocco.
Allentare le viti di fermo che tengono la puleggia della
6.
cinghia sull’albero rotore. spostare la puleggia sull’albero
in modo che sia allineata alla puleggia di trasmissione
del motore. La puleggia va spostata dello stesso valore
di cui è stato spostato il rotore, solo in direzione opposta.
serrare la vite di fermo della puleggia a 18,1 Nm.
Accertarsi che la chiave di trasmissione della puleggia
7.
sia completamente inserita sotto la puleggia e serrare
le viti di fermo.
Controllare l’allineamento della puleggia stendendo un
8.
bordo diritto sulle facce della puleggia. Le facce della
puleggia dovrebbero allinearsi. In caso contrario, ripetere
i passaggi 6 e 7 fino a quando la puleggia sia allineata.
Rimuovere la protezione inferiore della cinghi da sotto 1.
il telaio del motore, rimuovere lo sportello / protezione di
scarico e lo schermo di protezione.
Rimuovere i bulloni e i dadi 10-24 x 1-3/8" dagli assi dei
2.
coltelli.
Allineare l’asse con il foro da 5/8" nella parte posteriore del
3.
telaio e con il foro piccolo nella parte anteriore del telaio
vicino al canale della cippatrice.
Utilizzando un punzone o un bastoncino, premere l’asse
4.
fuori dal foro da 5/8" nella parte posteriore del telaio.
Per assemblare, inserire l’asse attraverso il foro da 5/8"
5.
nella parte posteriore del telaio e far scorrere i coltelli e
gli spaziatori nell’ordine corretto sull’asse. Installare un
nuovo bullone e dado da 10-24 x 1-3/8".
Ripetere i passi da 3 a 6 per assemblare gli altri tre assi.
6.
Una volta terminato, installare lo schermo di protezione, 7.
lo sportello/ protezione di scarico e serrare tutti i bulloni
da 3/8" a 5,77 Nm Provare il funzionamento della
macchina.

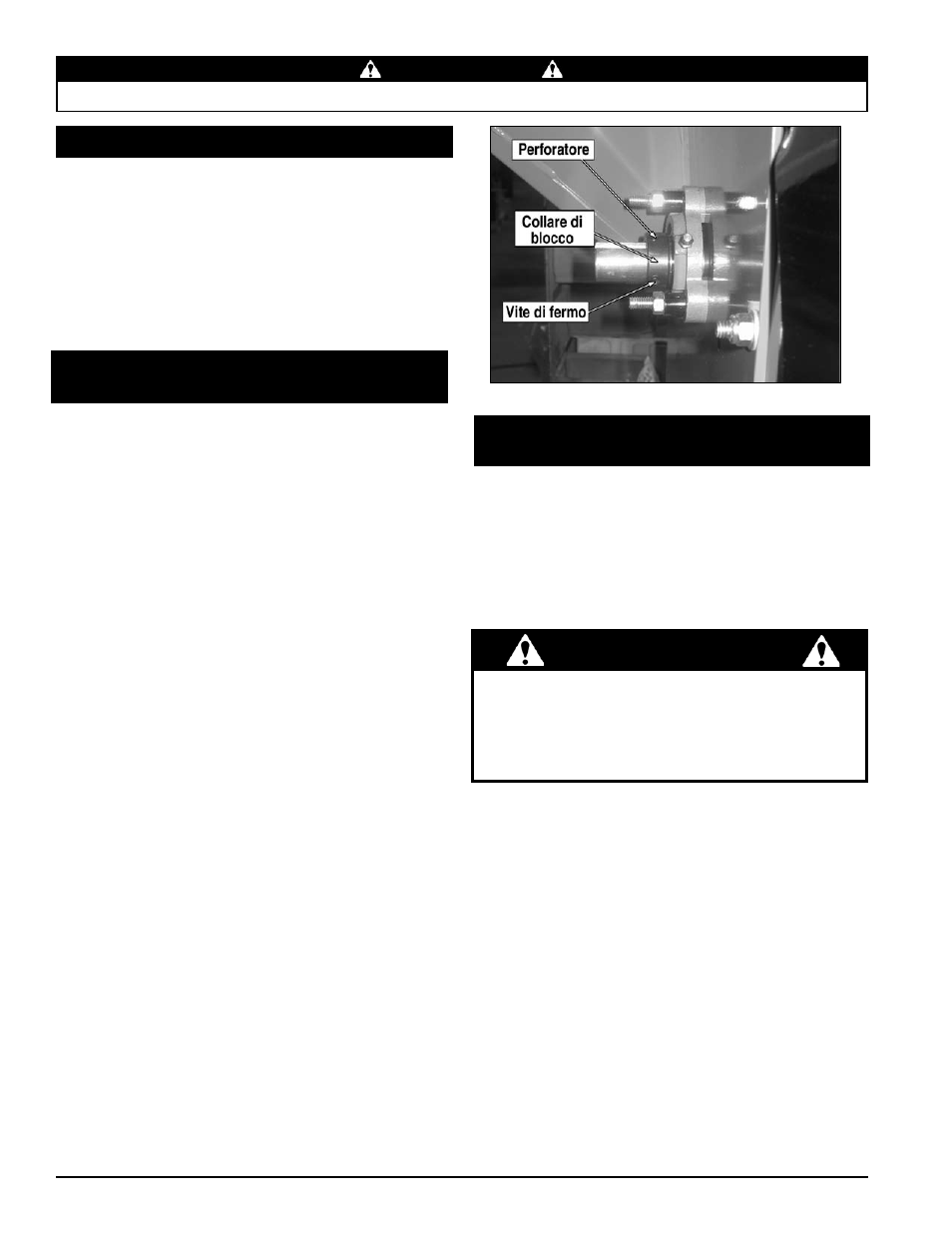

Figura 5.2 - Collare di blocco
I coltelli serrati della sminuzzatrice sono progettati per
garantire una lunga durata e possono essere invertiti se
risultano smussati. assicurarsi che i coltelli e gli spaziatori
sino installati correttamente per mantenere l’equilibrio del
rotore.
Fare riferimento al manuale dei pezzi per un kit di coltelli per
sminuzzatrice. Per rimuovere il coltelli o installare un nuovo
kit sminuzzatrice, procedere come segue.
5.7 SOSTITuzIONE dEI COLTELLI dELLA
SMINuzzATrICE
IMpOrTANTE
Il bordo serrato dei coltelli della sminuzzatrice deve
avere la stessa direzione del bordo di taglio delle lame
della cippatrice. Non riutilizzare mai il dado e il bullone
n° 10-24. Non riutilizzare mai gli assi o gli spaziatori se
mostrano segni di usura o eccessivo utilizzo. Utilizzare
sempre pezzi nuovi quando si eseguono riparazioni.
