Echo Bear Cat CH5540H* - Manuale (Pagina 9)

5 CIPPATRICE DA 13 CM
Sezione
2
ASSEMBLAGGIO
1. Montare il canale convogliatore sull'alloggiamento della cippatrice utilizzando sei (6) bulloni da trasporto da 9 mm x 3,2
cm, rondelle da 9 mm e dadi autobloccanti da 9 mm (vedere Figura 2.1).
2. Fissare il supporto del canale convogliatore al supporto per le gambe della cippatrice con un (1) bullone da 9 mm x 7 cm,
una rondella da 9 mm e un dado autobloccante da 9 mm come mostrato in Fig. 2.1.
3. Fissare l'altra estremità del supporto del canale convogliatore rimuovendo il bullone centrale che tiene il canale convogliatore
fissato sul cardine (mostrato nell'inserto della Fig 2.1). Collocare l'estremità della mensola di supporto tra la rondella e il
cardine, quindi serrare nuovamente il bullone e il dado.
4. Collegare i quattro fili che provengono dal canale convogliatore verso i connettori posto sulla valvola di controllo idraulico
come mostrato nella Figura 2.2. The extra wire with a ring terminal end is only used if adding a LOFA auto feed
controller option.
2.1 COLLEGAMENTO DEL SUPPORTO E DEL CANALE CONVOGLIATORE
CANALE DI ALI-
MENTAZIONE
STAFFA DI
SUPPORTO
PROLUNGA CANALE
DI ALIMENTAZIONE
CANALE DI
ALIMENTAZIONE
SUPPORTO
CANALE

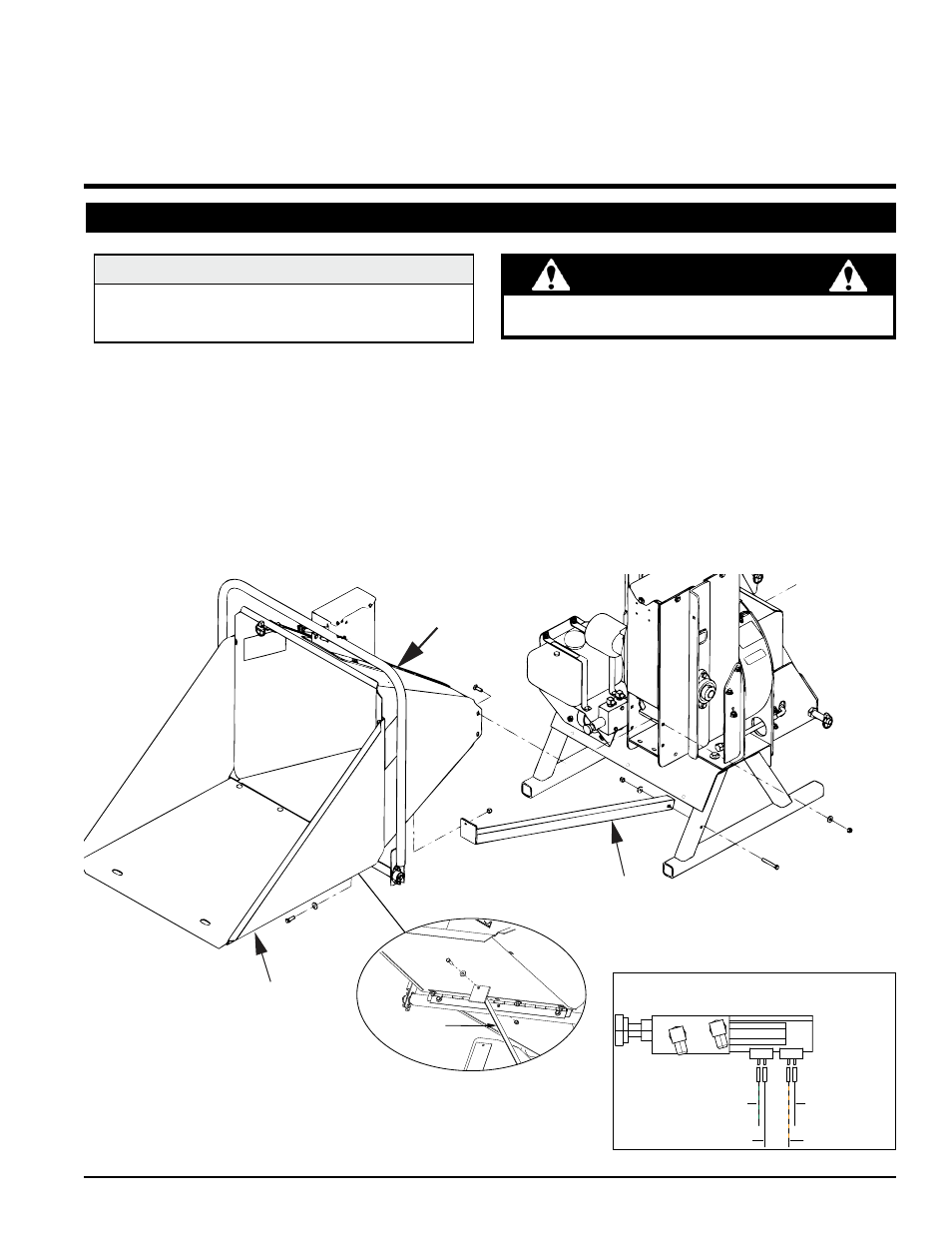

Figura 2.1 Collegamento del canale convogliatore della
cippatrice e del supporto del canale convogliatore
Figura 2.2
AVVERTENZA
Se bulloni o dadi cadono nella macchina, assicurarsi di
rimuoverli prima di avviare la macchina.
NOTA
Se le posizioni di avanzamento in avanti e all'indietro sono
invertite all'accensione della macchina, è possibile che i
connettori siano stati inseriti nella presa errata.
NERO ARANCIA/NERO
NERO VERDE/NERO
12646 VALVOLA,
CONTROLLO IDRAULICO
