13 CIPPATRICE DA 13 CM
ASSISTENZA E MANUTENZIONE

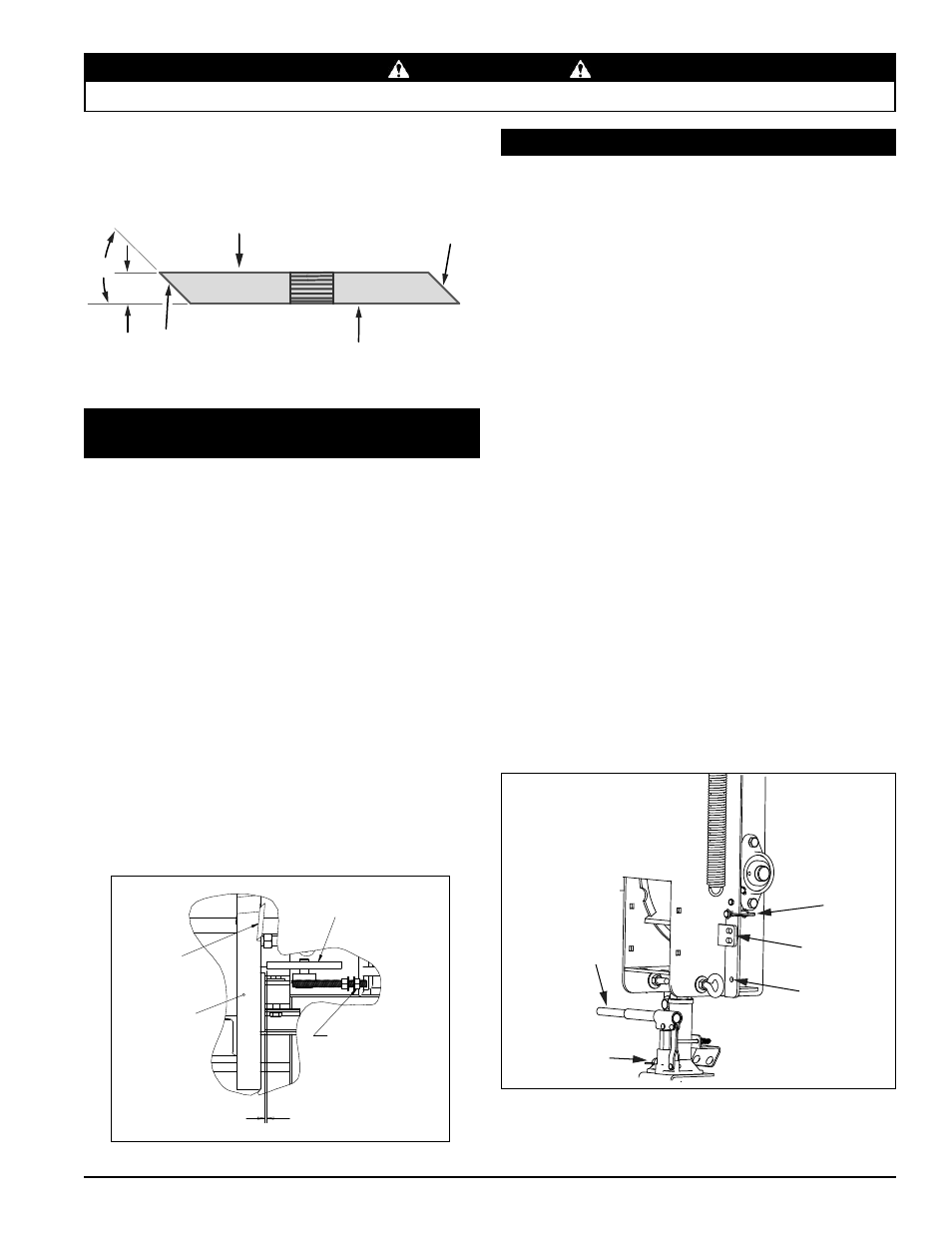

Figura 5.2 Affilatura delle lame
45°
.25
SUPERFICIE AFFILATA
SUPERFICIE AFFILATA
SUPERFICIE DI MONTAGGIO:
NON RETTIFICARE
SUPERFICIE DI MONTAGGIO:
NON RETTIFICARE
Le lame di cippatura devono rimanere a una distanza di
1,5 - 3 mm dall'incudine. Controllare il gioco ogni 8 ore di
funzionamento e regolare se necessario. L’incudine di
cippatura è reversibile. Tutti e quattro i lati dell’incudine
possono essere utilizzati per la cippatura.
Per regolare l’incudine:
1. Sollevare la copertura dell'accesso al rotore ed esporre il
rotore. Allentare i due bulloni da 13 mm che sostengono
l'incudine di cippatura al telaio.
2. Misurare il gioco tra la lama di cippatura e l'incudine di
cippatura all'interno dell'alloggiamento. L'intervallo dovrà
essere da 1,5 mm a 3 mm.
3. Regolare verso l'interno o verso l'esterno alla misurazione
desiderata. Utilizzare i dadi sul bullone di regolazione
(vedere Fig. 5.3).
4. Serrare i bulloni sul blocco di cippatura a 100,02 Nm e
riprendere il funzionamento.
Rimuovere i due bulloni di tenuta dell'incudine e utilizzare
uno degli altri tre bordi che se il bordo dell'incudine della
cippatrice è danneggiato o usurato in maniera non uniforme.
Regolare alla corretta misura.
Figura 5.3 Gioco tra lama di cippatura e incudine
ROTORE
LAMA
CIPPATRICE
REGOLAZIONE
INCUDINE
INCUDINE
1/16" - 1/8"
5.6 IMPOSTAZIONE DEL GIOCO DELLE
LAME
5.7 PULIZIA DI UN ROTORE INTASATO
Figura 5.4 Martinetto del rullo di avanzamento e perno
di bloccaggio
VALVOLA DI
NON RITORNO
MARTINETTO
RULLO DI
AVANZAMENTO
SPINA DI
SICUREZZA
RIPOSTA
STAFFA DI
SUPPORTO
POSIZIONE
SPINA DI
SICUREZZA
L'inserimento di troppo materiale o di materiale di grandi
dimensioni può ostruire la cippatrice. Per pulire un disco
ostruito, procedere nel modo seguente:
1. Consentire a tutte le parti mobili di arrestarsi
completamente.
2. Rimuovere i due bulloni da 9 mm della copertura
dell'accesso al telaio della cippatrice e sollevare la
copertura.
3. Rimuovere il perno di bloccaggio dalla posizione di
stoccaggio (vedere sotto).
4. Ruotare in senso orario la valvola di controllo per innestare
la pompa del martinetto.
5. Alzare e abbassare l'impugnatura per sollevare il rullo di
avanzamento finché la posizione del perno di bloccaggio
non si allinea con uno dei fori della staffa di supporto.
6. Fissare in posizione inserendo il perno di bloccaggio
attraverso la staffa di supporto e la posizione del perno
di bloccaggio.
7. Pulire i detriti dal disco della cippatrice. Ruotare con le
mani il disco per verificare che sia libero di ruotare. Porre
attenzione a non toccare le lame della cippatrice durante
l'operazione di pulizia dai detriti.
8. Rimuovere il perno di bloccaggio e ricollocarlo nella
posizione di stoccaggio. LASCIARE IL PERNO DI
BLOCCAGGIO IN QUALUNQUE ALTRA POSIZIONE
POTREBBE INTERFERIRE CON IL FUNZIONAMENTO
DEL RULLO DI AVANZAMENTO.
9. Ruotare in senso antiorario la valvola di controllo per
disinnestare la pompa e abbassare il martinetto.
10. Chiudere la copertura dell'accesso e riposizionare i
bulloni.
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE E
ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
7. Per lame che siano state affilate ripetutamente, accertarsi
che la superficie affilata si estenda oltre l’apertura della
scanalatura di cippatura. Se non si estende oltre l’apertura,
le lame vanno sostituite.
