6 CIPPATRICE DA 13 CM
ASSEMBLAGGIO
2.2 COLLEGAMENTO DEL TUBO DI SCAR-
ICO

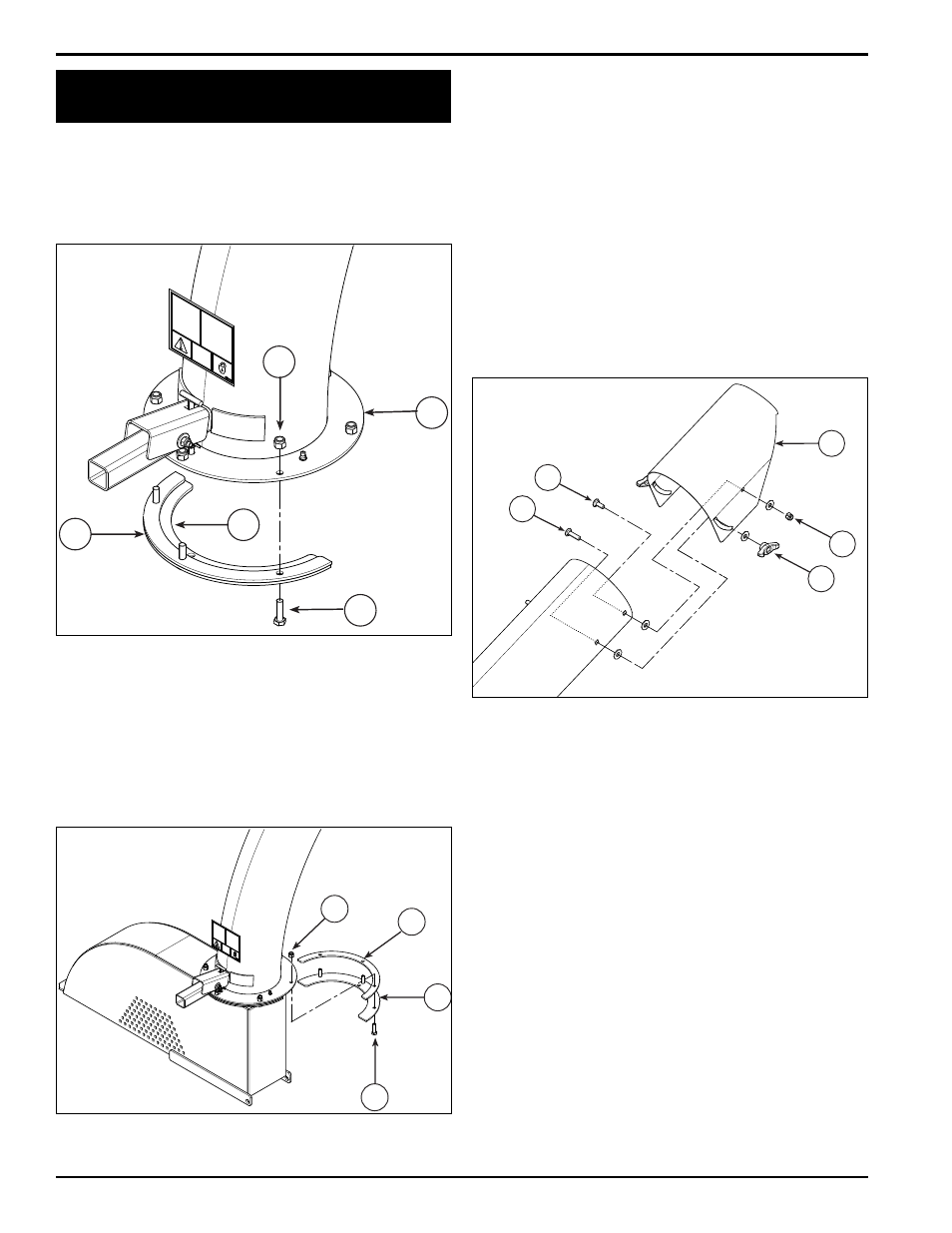

Figura 2.5, Collegamento del tubo di scarico
Figura 2.3, Collegamento del deflettore del tubo di scarico
Figura 2.4, Collegamento del deflettore del tubo di scarico
1. Fissare una fascetta (1) e un anello distanziatore (2)
alla base del tubo di scarico (3) mediante tre bulloni 3/8
x 1-1/4 di pollice (4) e dadi autobloccanti (5). Serrare
lasciando uno spazio di 1/16 di pollice per facilitare il
fissaggio alla flangia. Vedi Figura 2.3.
1
2
3
4
5
6
7
9
8
10
1
2
4
5
2. Fare scorrere il tubo sulla flangia di fissaggio situata sul
telaio della cippatrice. La fascetta (1) del tubo di scarico
deve scorrere sotto il labbro della flangia. Serrare i
bulloni e i dadi per fissarla.
3. Fissare la seconda metà dell’anello distanziatore (2) e
della fascetta (1) al tubo di scarico mediante 3/8 x 1-1/4
di pollice (4) e dadi autobloccanti (5).
4. Lubrificare il canale applicando del grasso
all’ingrassatore alla base del canale stesso. Fare
ruotare il canale e applicare il grasso finché il canale
non ruota liberamente.
5. Girare il tubo di 360 gradi e bloccarlo con la
spina di sicurezza per accertarsi che sia fissato
correttamente.
6. Fissare il deflettore (6) al tubo di scarico. Collegare
il deflettore con due bulloni da 5/16 X 1-1/4 di pollice
(7) inseriti nel foro inferiore del tubo di scarico,
introducendoli attraverso l’interno del tubo, la rondella,
il deflettore, la rondella e infine il pomello (8).
7. Terminare di bullonare il deflettore al tubo con due
bulloni da 5/16 x 1 pollice (9) inseriti nel foro terminale
del tubo di scarico e fissare con rondelle e dadi
autobloccanti da 5/16 di pollice (10).
