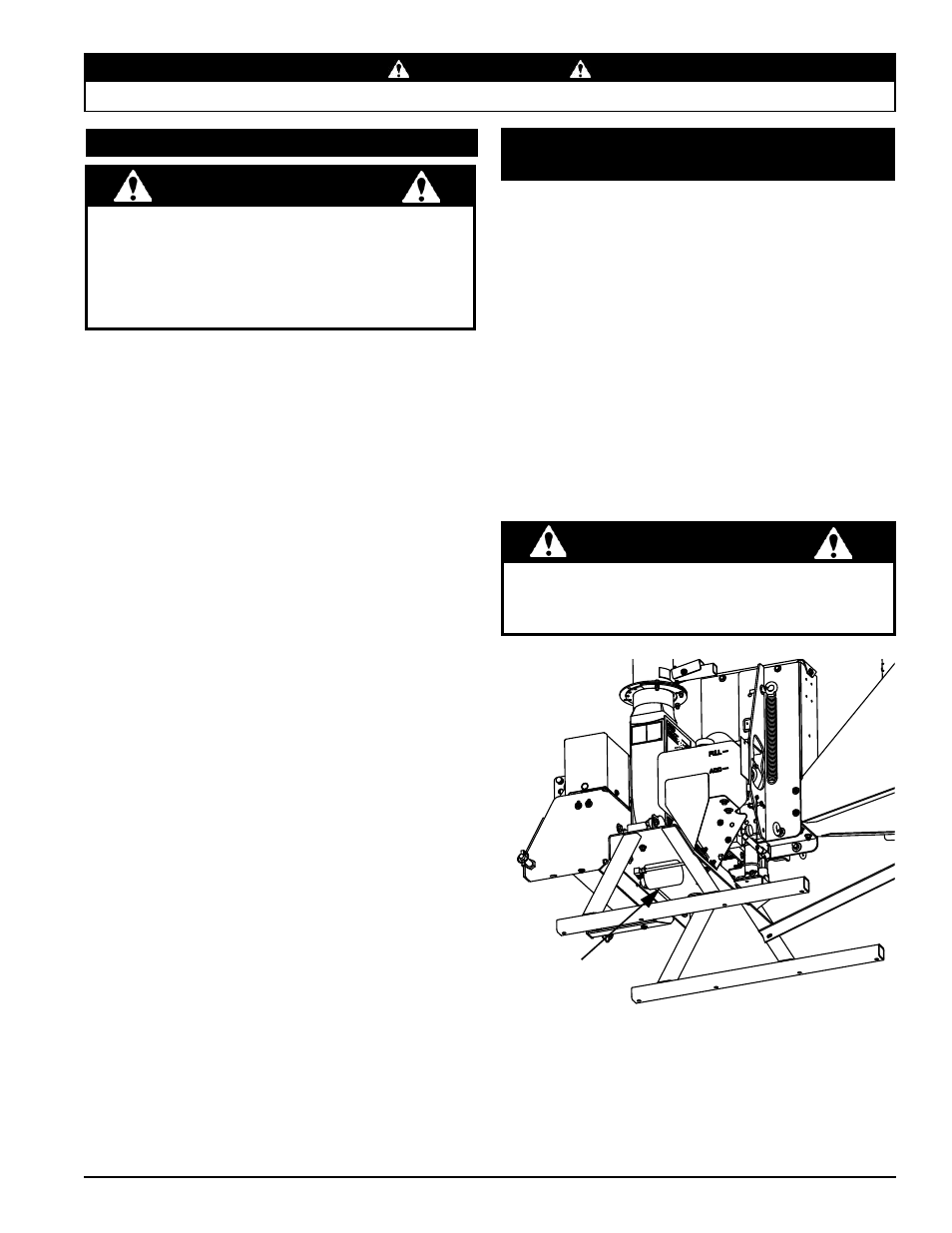

Echo Bear Cat CH5540H* - Manuale (Pagina 21)

17 CIPPATRICE DA 13 CM
ASSISTENZA E MANUTENZIONE
ATTENZIONE
Maneggiare con cura il liquido idraulico pressurizzato.
Il fluido idraulico pressurizzato che fuoriesce può avere
forza sufficiente a penetrare la cute, causando gravi
lesioni. Questo liquido potrebbe essere abbastanza caldo
da provocare ustioni. Possono svilupparsi gravi infezioni
o reazioni nel caso un corretto trattamento medico non sia
somministrato immediatamente.
5.12 RABBOCCO DEL FLUIDO IDRAULICO
I sistemi idraulici contengono liquido sotto alta pressione.
Non controllare mai la presenza di perdite con le
mani. Ridurre la pressione prima di scollegare le linee
idrauliche.
ATTENZIONE
5.13 SOSTITUZIONE DEL FILTRO
DELL'OLIO IDRAULICO
FILTRO
IDRAULICO
Il fluido idraulico consente di far avanzare il rullo di
avanzamento. Controllare quotidianamente il livello del fluido
e se necessario rabboccarlo. Il fluido e il filtro devono essere
cambiati e il sistema deve essere pulito se il fluido viene
contaminato da materiale estraneo (acqua, sporcizia, grasso,
ecc.) o qualora il fluido sia stato sottoposto a una temperatura
superiore a quella massima raccomandata.
La pompa idraulica richiede fluidi idraulici di elevata qualità
contenenti inibitori per ruggine, ossidazione e schiuma di
alta qualità. Questi comprendono oli per turbine di elevata
qualità, oli per motore API CD per SAE J183, M2C33F o fluidi
per trasmissione automatica G che soddisfino Allison C-3 o
Caterpillar TO-2 e taluni fluidi speciali per trattori agricoli.
Nell'improbabile circostanza in cui l'olio venga completamente
drenato dal sistema idraulico, l'olio dovrà essere aggiunto e
dovranno essere eliminate eventuali bolle d'aria presenti nel
sistema. Per farlo:
1. Pulire tutti i componenti del sistema (serbatoio, raccordi,
ecc.).
2. Riempire il serbatoio idraulico.
3. Avviare il motore e farlo funzionare al rapporto giri/min.
più basso possibile.
4. Quando si elimina l'aria dall'unità, il livello dell'olio nel
serbatoio diminuisce e nel fluido possono apparire delle
bolle d'aria. Riempire il serbatoio come necessario.
5. Far funzionare il rullo di avanzamento in entrambe le
direzioni per alcuni minuti finché tutta l'aria rimasta nel
sistema non fuoriesce dall'unità. Riempire il serbatoio
come necessario.
6. Spegnere il motore, verificare l'eventuale presenza di
perdite del fluido e nel caso eliminarle, controllare quindi
il livello di fluido nel serbatoio. Se necessario aggiungere
fluido. A questo punto la pompa idraulica è pronta
all'uso.
Cambiare il filtro dell'olio idraulico dopo le prime 50 ore di
funzionamento e in seguito ogni 200 ore.
Per cambiare il filtro dell'olio idraulico:
1. Usando una chiave per filtro dell'olio, ruotare il filtro in
senso antiorario.
2. Una volta allentato il filtro, completarne l'estrazione a
mano.
3. Smaltire in modo corretto il vecchio filtro.
4. Lubrificare la guarnizione in gomma sul nuovo filtro (NP
16922) con olio idraulico pulito.
5. Installare il filtro sul tubo filettato. Ruotare a mano finché
il filtro non è serrato.
6. Usando una chiave per filtro dell'olio, serrare il filtro di un
altro ½ giro.
7. Controllare il livello dell’olio idraulico e aggiungerne se
necessario.
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE E
ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
