CIPPATRICE DA 10 CM 14
ASSISTENZA E MANUTENZIONE
AVVERTENZA
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA
FONTE DI ALIMENTAZIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
5.6 REGOLAZIONE/SOSTITUZIONE DELLA
CINGHIA DI TRASMISSIONE
1. Arrestare il motore e scollegare le candele.
2. Rimuovere il carter della cinghia.
3. Rimuovere le guide delle cinghie dal motore.
4. Rilasciare la tensione della cinghia di trasmissione
portando la leva di inserimento della cinghia nella
posizione START (AVVIO) e rimuovere la puleggia di
rinvio della cinghia.
5. Se per rimuovere la cinghia di trasmissione occorre
aumentarne il gioco, allentare i bulloni anteriori e
posteriori situati sulla piastra di fissaggio del motore
Per regolare l’incudine di cippatura:
1. Sollevare la copertura dell'accesso al rotore ed esporre il
rotore. Allentare i due bulloni da 13 mm che sostengono
l'incudine di cippatura al telaio.
2. Misurare il gioco tra la lama di cippatura e l'incudine di
cippatura all'interno dell'alloggiamento.
3. Regolare verso l'interno o verso l'esterno alla misurazione
desiderata.
4. Serrare i bulloni sull'incudine di cippatura a 100,02 Nm.
Accertarsi che tutte le lame distino dall'incudine 2 - 5 mm
prima dell'utilizzo.
Se il bordo dell'incudine di cippatura risulta danneggiato o
usurato in modo non uniforme, rimuovere i due bulloni di
tenuta dell'incudine e usare uno degli altri tre bordi. Regolare
alla corretta misura.
5.5 IMPOSTAZIONE DEL GIOCO DELLE
LAME

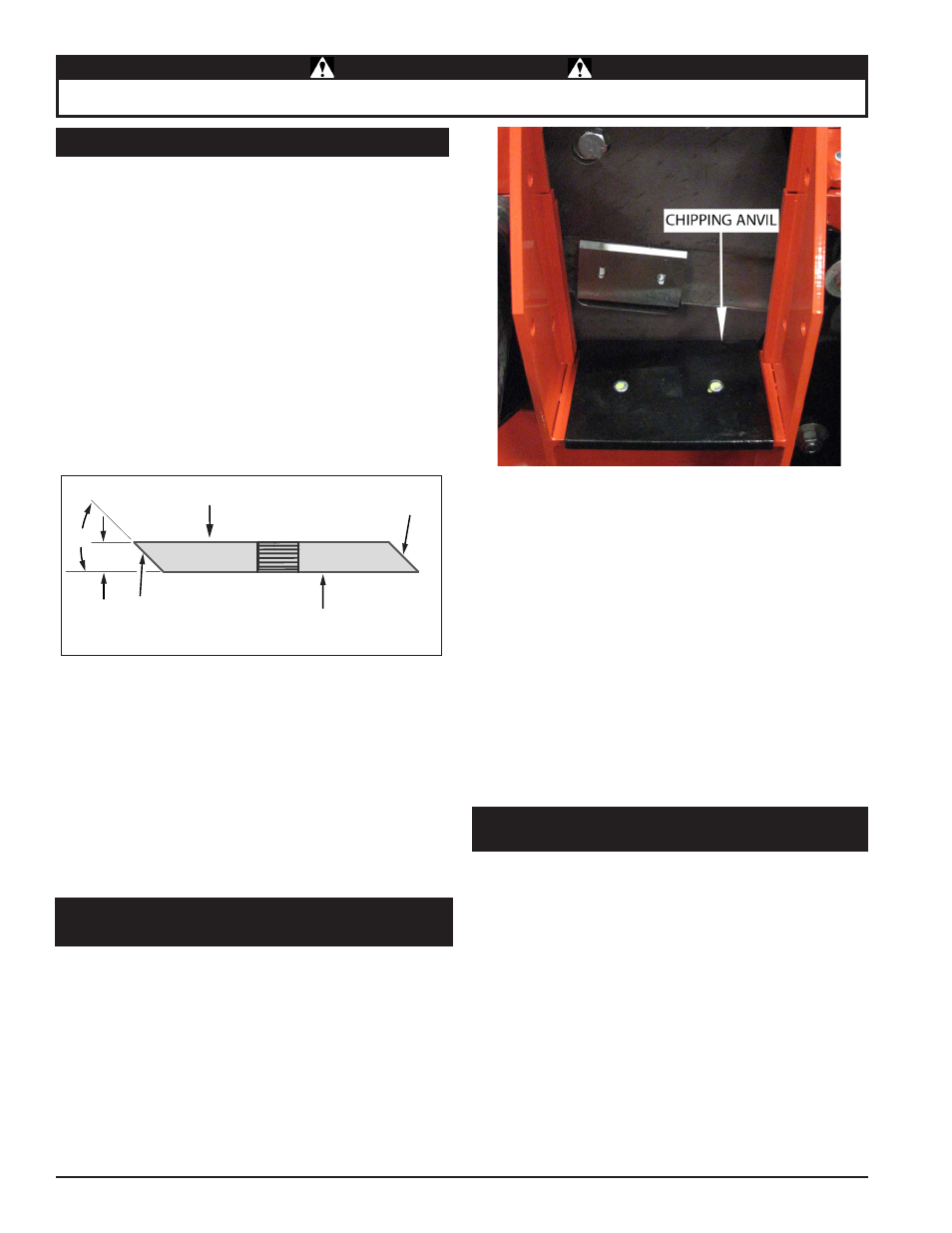

Figura 5.4, Chipping posizione incudine
5. Rimuovere una quantità uguale da ciascuna lama per
mantenere il bilanciamento del rotore.
6. Piccole imperfezioni quali intaccature e sbavature sul
lato piatto della lama non influenzano le prestazioni di
cippatura della macchina.
7. Per lame che siano state affilate ripetutamente, accertarsi
che la superficie affilata si estenda oltre l’apertura
della scanalatura di cippatura. Se non si estende oltre
l’apertura, le lame vanno sostituite.
Le lame di cippatura devono rimanere a una distanza di
1,5 - 3 mm dall'incudine. Controllare il gioco ogni 8 ore di
funzionamento e regolare se necessario. L’incudine di
cippatura è reversibile. Tutti e quattro i lati dell’incudine
possono essere utilizzati per la cippatura.
Controllare le condizioni della cinghia di trasmissione
annualmente o ogni 25 ore di funzionamento, secondo quale
viene prima. Se la cinghia è incrinata, sfilacciata o consumata,
sostituirla. Per sostituire o regolare la cinghia di trasmissione,
procedere come di seguito:
Figura 5.3, Affilatura delle lame di cippatura
5.4 AFFILATURA DELLE LAME
Le lame possono essere affilate su una rettificatrice da banco
o da un professionista.
1. Non affilare né molare mai le superfici di montaggio delle
lame. Ciò provoca l’arrotolamento del bordo e danni alla
lama, con conseguenti prestazioni insoddisfacenti di
cippatura.
2. Rettificare nuovamente il bordo angolato delle lame
di cippatura a 45 gradi (Figura 5.2). Accertarsi che
sia utilizzato qualche tipo di accessorio per tenere
correttamente la lama all’angolo corretto.
3. Quando si esegue la rettifica prestare attenzione a che la
lama non si surriscaldi e non cambi colore. Ciò rimuove
le proprietà di trattamento al calore.
4. Utilizzare tempi di rettifica brevi e raffreddare con acqua
o qualche tipo di refrigerante liquido.
45°
.25
SUPERFICIE AFFILATA
SUPERFICIE AFFILATA
SUPERFICIE DI MONTAGGIO:
NON RETTIFICARE
SUPERFICIE DI MONTAGGIO:
NON RETTIFICARE
